Comment ajuster les jeux mécaniques de ma monture EQ3 ou EQ5 ?

Pour ajuster les jeux mécaniques de votre monture EQ3 ou EQ5, vous devez tout d'abord retirer les blocs moteurs.

Vérifiez alors si les vis sans fin (terminées par un engrenage ou une molette manuelle) tournent librement à la main ou si ils sont très durs à tourner, et vérifiez également si les jeux mécaniques ne sont pas trop importants et trop sensibles, auquel cas il faudra faire un réglage des jeux mécaniques de la monture (ajustement des jeux entre couronne et vis sans fin).

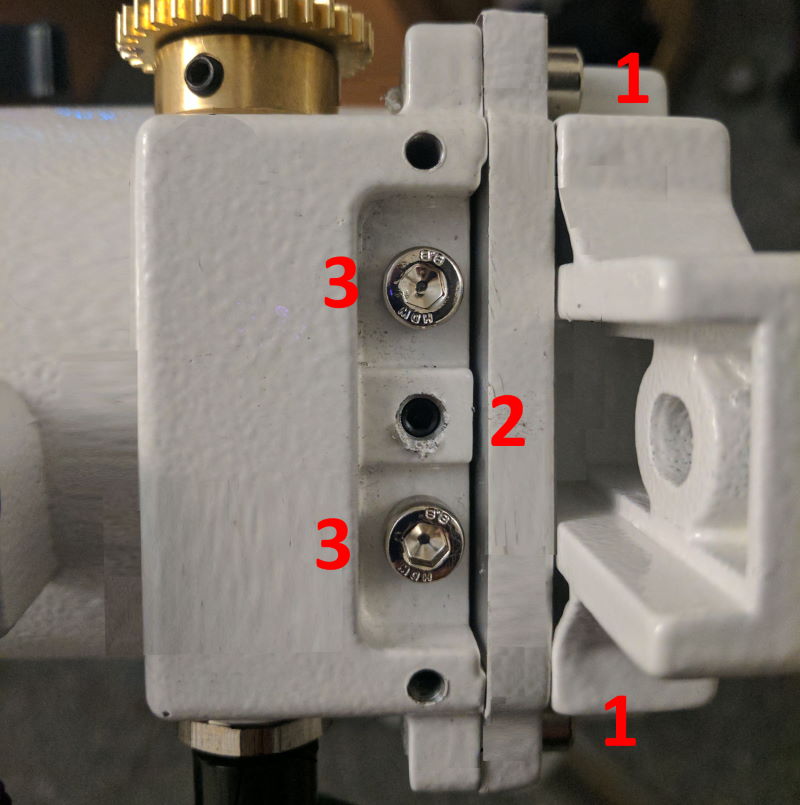

Ci-dessous une image d'une platine de vis sans fin :

Commencez par identifier les vis de réglage :

• identifier les vis qui maintiennent la platine de vis sans fin sur la monture (2 gros boulons à tête hexagonale) ces vis sont les plus "externes" des 5 vis qui se trouvent sur la platine de vis sans fin et elles sont à 90° par rapport aux 3 autres. Dans la suite nous les appellerons les vis n°1
• identifier ensuite la vis centrale qui sert à ajuster l'éloignement de la vis sans fin par rapport à la couronne. dans la suite nous l'appellerons la vis n°2
• identifier les 2 vis latérales qui servent à maintenir l'écartement. dans la suite nous les appellerons les vis n°3.

Ajustez les jeux mécaniques :

La méthode consiste à effectuer les opérations suivantes itérativement jusqu'à obtenir le "bon réglage". Ce "bon réglage" est obtenu lorsqu'on peut tourner librement la vis sans fin à la main en agissant sur l'engrenage de vis sans fin ou sur la molette (selon que vous ayez une monture motorisée ou non), sans point dur, sur de nombreux tours, et avec le moins de jeux mécaniques possibles entre vis sans fin et couronne dentée.

• Etape 1
  desserrer les 2 vis de maintien n°1 très légèrement (1/4 de tour devrait suffire)
• Etape 2
  desserrer légèrement les 2 vis de serrage n°3 (1/4 de tour ) pour permettre l'ajustement de la vis centrale
• Etape 3
  Pour ajouter du jeu mécanique il faut tourner la vis centrale n°2 d' 1/10e à 1/20e de tour dans le sens des aiguilles d'une montre.  Cela fluidifie le réglage (vis sans fin plus libre et plus de jeux)
  Pour enlever du jeu mécanique il faut tourner la vis centrale n°2 d' 1/10e à 1/20e de tour dans le sens inverse des aiguilles d'une montre. Cela "durci" le réglage" (vis sans fin moins libre et moins de jeux)
• Etape 4
  resserrer légèrement les 2 vis de serrage n°3 pour maintenir le réglage
• Etape 5
  resserrer les 2 vis de maintien n°1 et vérifier le résultat. Si pas bon (trop serré ou pas assez), recommencer à l'étape 1.

Après plusieurs itérations de cette procédure vous devriez obtenir le bon réglage !
