Description

Cette platine d'adaptation en 3D vous permet d'équiper les porte-oculaires Kepler, TS-Optics et GSO Crayford et Monorail 2" du système de mise au point motorisé ZWO EAF-N ou EAF-Pro.

• Convient pour les porte-oculaires Monorail 2'' Kepler ou TS pour Newton, lunettes, Schmidt-Cassegrain et Ritchey-Chretien, ainsi que tous les télescopes équipés de ces porte-oculaires y compris les Dobson Kepler, GSO ou TS !
• Permet l'utilisation du système de mise au point motorisée EAF-N / EAF-Pro de ZWO
• Comprend la bague de montage pour porte-oculaire avec 2 vis en plastique de serrage sur l'adaptateur EAF et le coupleur pour l'axe du moteur
• Montage et démontage facile
• Fabriqué en impression 3D

Kit de montage TS EAF pour porte-oculaires GSO, TS Optics et Kepler 2" Crayford

Le kit a été très longtemps attendu par les très nombreux utilisateurs de porte-oculaires GSO crayford ou MonoRail. Il permet l'adaptation de la mise au point motorisée ZWO EAF N / Pro aux porte-oculaires 3" Crayford de TS-Optics, Kepler et GSO (en fait de nombreuses marques). La mise au point motorisée EAF élimine le besoin de double vitesse car le réglage est très fin. En revanche, vous pouvez utiliser les programmes appropriés pour une mise au point optimisée par ordinateur et par exemple également une compensation de température.

Installation

Étant donné que les porte-oculaires GSO n'ont pas de surface plane pour serrer des adaptateurs pour moteur, la bague adaptatrice fait tout le tour du porte-oculaire qu'elle enserre efficacement. Le montage est très simple :

• Retirez l'une des deux molettes de réglage du porte-oculaire et placez le coupleur d'axe à la place. (la fixation doit se faire sur la barre de friction directement, pas sur la molette démultipliée)
• Retirez la base du porte-oculaire et placez la bague en aluminium sur le corps du porte-oculaires.
• Insérez l'axe du ZWO-EAF dans l'accouplement et fixez le ZWO-EAF au bras de fixation pour moteur du collier de fixation. En tournant et en déplaçant soigneusement la bague, l'axe du porte-oculaire et l'axe du moteur se centrent.
• Fixez d'abord les vis sans tête sur le raccord, puis fixez le collier sur le porte-oculaire en serrant légèrement les deux vis en plastique pour maintenir la position du collier.
• Terminé - vous êtes prêt à commencer la mise au point motorisée.

Les moteurs ZWO EAF-N / EAF-Pro et le porte-oculaires Crayford sont vendus séparément !

Compatible avec le moteur ZWO EAF-N ou EAF-Pro uniquement !

Caractéristiques

Note : La notice est téléchargeable via un lien situé sur votre facture. La facture se trouve en ligne sur votre compte client. Ce lien s'activera une fois votre commande validée et expédiée, vous permettant de télécharger la notice autant de fois que souhaité. Ce lien est nominatif et crypté et ne fonctionne que lorsque vous êtes connecté au site Pierro-Astro' avec votre compte client et que votre commande est expédiée. Les notices ne doivent pas être diffusées, vendues, copiées vers des tiers sans la permission explicite de Pierro-Astro'.

• Impression 3D stable jusqu'à 80°.
• Compatible avec porte-oculaires Monorail 2'' GSO / TS / Kepler etc... (voir photo).
• Compatible avec ZWO EAF-N et EAF-Pro.

Eléments livrés

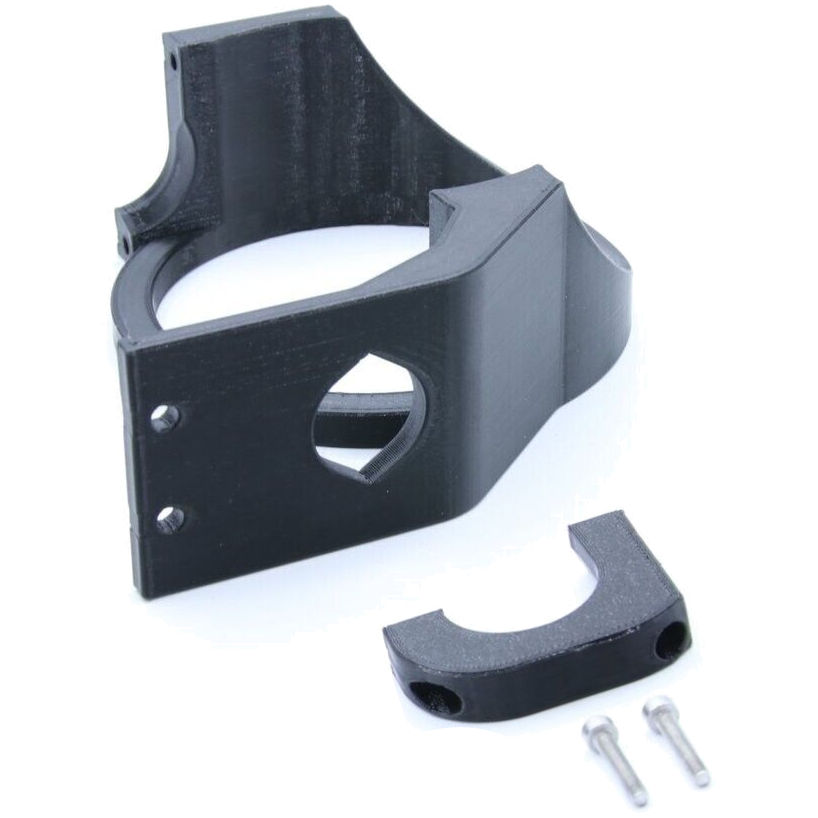

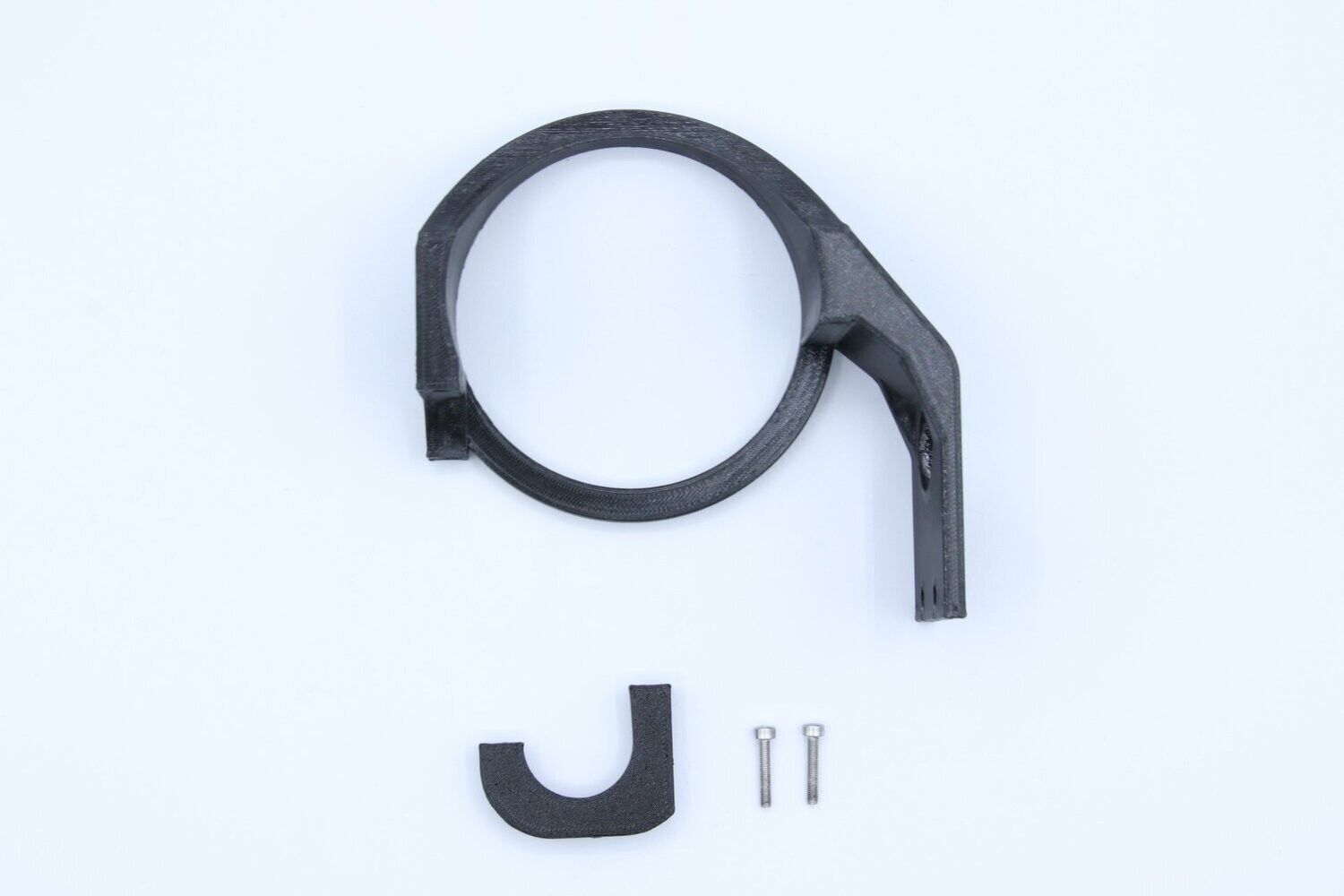

• Collier de fixation avec patte pour moteur EAF et 2 vis de maintien plastique.
• Coupleur d'axe pour Crayford et EAF-N / Pro.
