Bague adaptatrice QSI WSG - M52 / M42 (femelle/mâle) - OU

Description

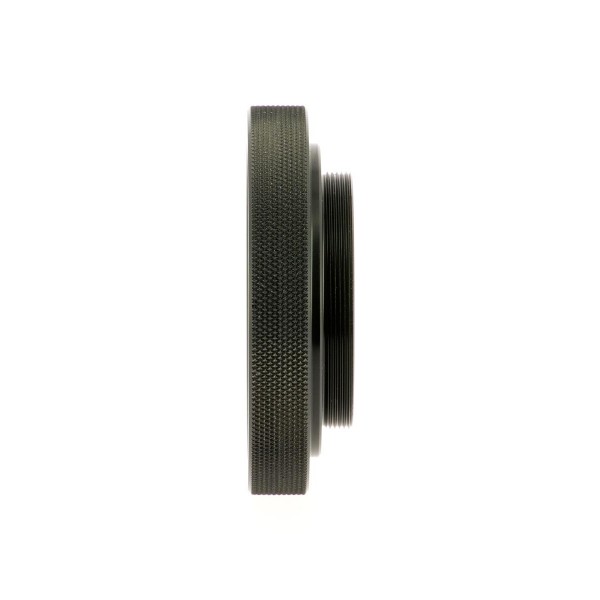

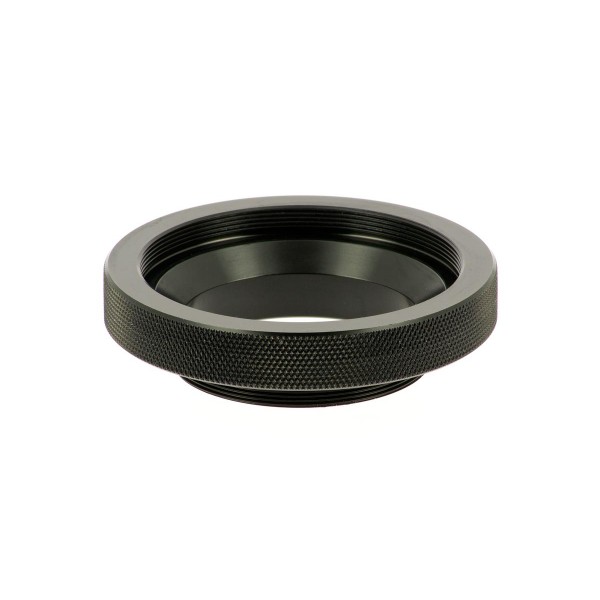

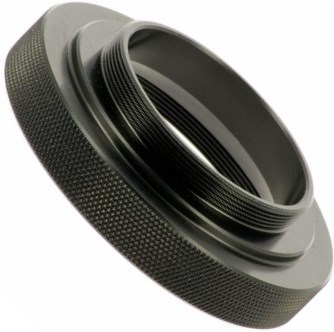

La bague OU025 est une bague spécifique conçue et fabriquée par Optique Unterlinden. Elle est utilisée pour relier les caméras QSI de type WSG (c'est à dire équipée d'une roue à filtres et d'un diviseur optique intégré) sur un filetage Takahashi M52 (typiquement la sortie des adaptateurs photo CA-35 de la lunette FS-60).

L'entrée est un filetage femelle M52x0,75. Il se visse dans les adaptateurs photos CA-35 Takahashi de la lunette FS-60. L'épaisseur de 6,8 mm est calculée de telle sorte à obtenir la longueur de 56 mm nécessaire à la sortie de l'adaptateur photo CA-35.

La sortie est un filetage T (M42x0,75) mâle . Il accepte les caméras QSI WSG munies d'une plaque au filetage T femelle.

Cette bague peut être utilisée sur tout autre montage nécessitant une entrée en M52 femelle et une sortie au filetage T mâle (caméras autres que QSI). Toutefois, il sera nécessaire d'ajouter des bagues allonge au cas où le backfocus du montage serait différent de celui pour lequel la bague a été conçue. N'hésitez pas à nous contacter pour tout conseil de montage.

Caractéristiques

• Type d'entrée mécanique Filetage M52x0,75 femelle
• Type de sortie mécanique Filetage T (M42x0,75) mâle
• Epaisseur (tirage) 6,8 mm
