Moteur de mise au point FocusCube v3 (autonome) - PegasusAstro

Description

Ce moteur pas à pas à engrenages a des pas de 0,0625°, un couple de 60 Ncm et un faible jeu, vous permettant ainsi de faire une mise au point rapidement et précisément - même avec du matériel d'imagerie lourd.

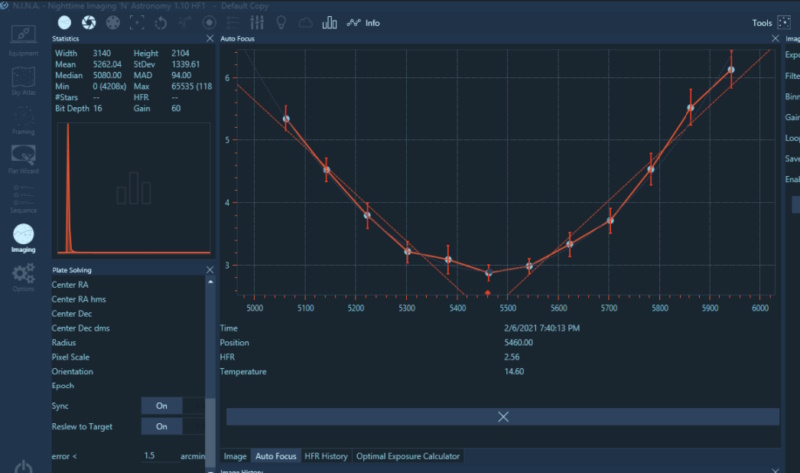

Le FocusCube Pegasus Astro est un dispositif de mise au point autonome, il ne nécessite donc rien d'autre qu'un ordinateur pour fonctionner. Grâce à sa sonde de température livrée d'origine, le FocusCube saura une fois couplé avec un logiciel tel que Prism V10 ou SGP gérer automatiquement la mise au point de votre setup.

Ses qualités en bref :

• Moteur et contrôleur intégrés dans un seul boîtier
• Moteur à couple élevé : Peut soulever jusqu'à 6 kg même en pointant vers le zénith.
• Connectivité USB-C : Un seul câble pour l'alimentation et les données.
• Wi-Fi : Prise en charge des points d'accès et des clients sans fil 2,4 GHz.
• Résolution utile de 0,0625° (3,75 minutes d'arc) par pas
• Couple élevé pour gérer des charges plus lourdes
• Faible jeu facilitant la compensation du jeu
• La prise RJ45 permet d'utiliser un câble réseau standard pour se connecter à une télécommande en option
• Support universel: s'adapte à divers porte-oculaires (coupleurs de 4 mm à 8 mm inclus).
• Support ASCOM Alpaca : Intégration transparente avec les logiciels populaires
• Accès Web : Contrôle navigateur Web sur n'importe quel appareil, ce qui le rend indépendant du système d'exploitation.

Mise au point motorisée autonome

Faites la mise au point de votre télescope rapidement, de manière fiable et précise en utilisant le "FocusCube 3". L'évolution de la technologie en astronomie nécessite un système qui assiste la mise au point du télescope avec une grande précision. Les optiques rapides et les appareils photo modernes nécessitent une mise au point automatique à chaque petite période de temps, car la température peut affecter la longueur focale et modifier la position de mise au point optimale. Le FocusCube de Pegasus a été développé pour répondre à toutes ces exigences.

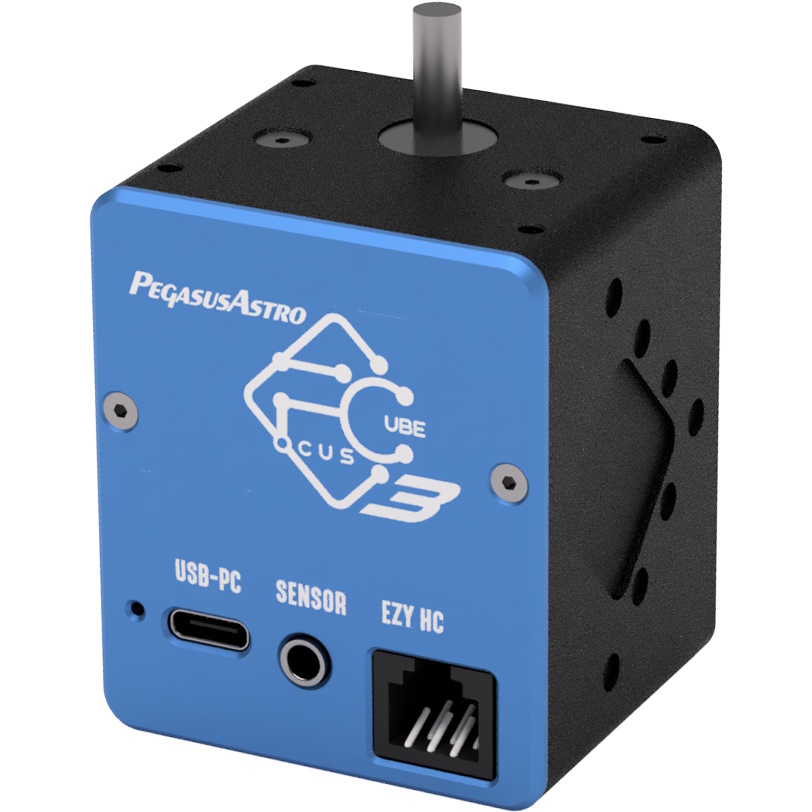

Conçu de manière qualitative avec des électroniques modernes, le FocusCube peut fournir un contrôle de mise au point numérique précis depuis un PC. L'appareil comprend un moteur pas à pas pour une mise au point en position absolue. Les composants électroniques et le moteur pas à pas sont enfermés dans un boîtier de petite taille. Ne vous laissez pas tromper par sa taille ! Cet appareil peut facilement soulever plus de 6 kg de matériel d'imagerie lorsque le télescope pointe vers le zénith !

Ce moteur pas à pas est un moteur pas à pas à haute résolution à engrenages (angle de pas de 7,5 degrés, rapport d'engrenage de 1:120, donc angle de pas de 0,0625° à l'axe). Sa boîte de vitesses a un très faible jeu et un couple élevé, adapté pour une mise au point à l'échelle du micron ! Vous n'avez besoin que de cet appareil pour faire la mise au point ! Fixez le FocusCube à votre télescope réfracteur / réflecteur / SCT, branchez l'alimentation, le câble USB, téléchargez les pilotes ASCOM ou le logiciel autonome et vous êtes prêt à y aller !

Note : Si vous préférez une solution avec une interface de mise au point séparée du moteur, voyez plutôt les moteurs standard Pegasus Astro et les contrôleurs de mise au point DMFC.

Quelques recommandations

• Le FocusCube est un appareil autonome et comprend une fonctionnalité de contrôleur. Il se connecte directement au PC !
• Aucune télécommande physique n'est incluse ou requise.
• NE PAS le connecter avec le contrôleur DMFC ou tout autre contrôleur du marché.

• NE PAS connecter ce port RJ45 à la sortie pas à pas RJ45 Ultimate Powerbox ou tout autre appareil avec port RJ45

• Le port RJ45 à l'arrière est uniquement pour la télécommande ou le capteur de température inclus, ce n'est pas un port réseau !!!.

Moteur pas à pas à couple élevé et à faible résolution

Le moteur pas à pas unipolaire intégré dispose d'une boîte de vitesses très puissante et à très faible jeu. L'angle de pas du moteur est de 7,5 degrés, mais la boîte de vitesses de réduction 1:120 transforme l'angle de pas en 0,0625 degrés / pas. Comme le firmware met en œuvre un entraînement à demi-pas, le moteur peut exécuter deux fois plus de pas par cycle. Cela signifie 11520 pas par cycle ! En résumé : Vous pouvez faire la mise au point en microns, facilement et avec une grande précision.

Le moteur peut soulever jusqu'à 6 kg de matériel (212 onces) d'équipement d'imagerie lorsque le télescope pointe au zénith !

Si un moteur ZWO EAF vous semble trop faible pour votre solution photo, c'est ce moteur Pegasus qu'il vous faut !

Fonctionnalités supplémentaires

Sonde de température

Une entrée de capteur de température numérique externe est située près du connecteur du moteur. Une sonde numérique d'un mètre de long est fournie. La sonde peut être placée près du porte-objectif de sorte que la température exacte du porte-objectif / environnement puisse être vue à travers le logiciel fourni ou le pilote ASCOM (la sonde est toujours incluse).

Port d'extension / Mise au point manuelle

FocusCube 3 dispose d'un port RJ12 d'extension situé à l'arrière du boîtier, conçu pour accueillir le contrôleur manuel EZY-Focus pour un contrôle de mise au point manuel. Cet accessoire optionnel permet aux utilisateurs d'améliorer leur configuration avec des capacités de mise au point manuelle précises.

Support ASCOM et INDI

FocusCube v3 prend entièrement en charge les derniers frameworks ASCOM, ASCOM Alpaca et INDI, garantissant la compatibilité avec une large gamme de logiciels et de plateformes astronomiques.

Prise en charge de la mise à niveau du firmware

Le firmware prend en charge la reprogrammation via une connexion USB 2.0 à l'aide d'un logiciel de mise à niveau, offrant de la flexibilité pour les futures mises à niveau potentielles. Nous accordons une importance au feedback client et améliorons continuellement le firmware et le logiciel, en intégrant de nouvelles fonctionnalités pour offrir une expérience utilisateur évolutive et améliorée.

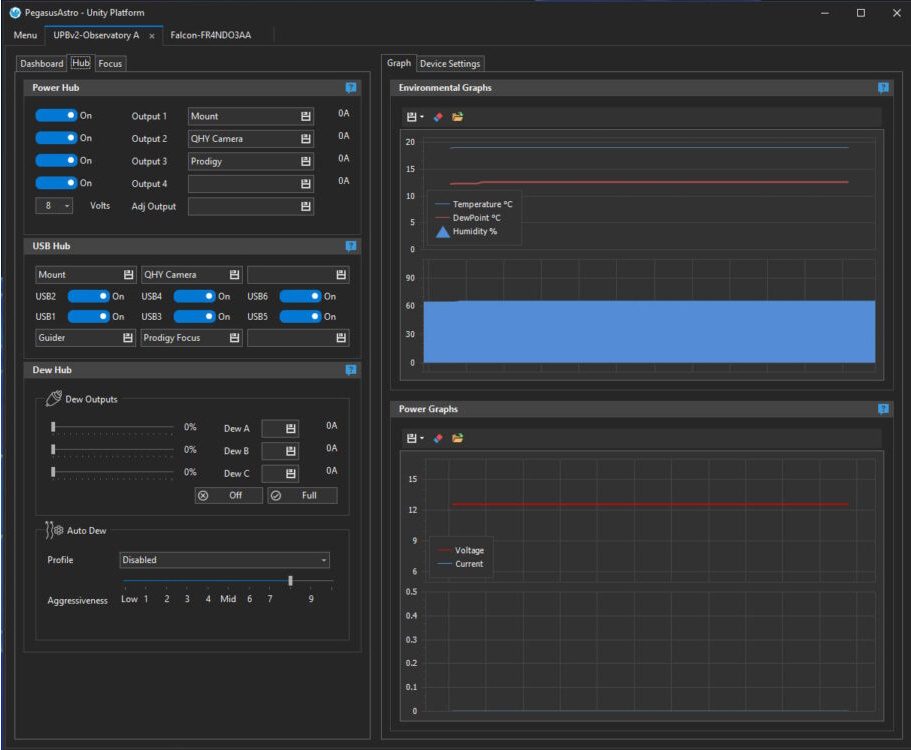

Prise en charge de la plateforme Unity

Un contrôle total du dispositif FocusCube peut être obtenu via la plateforme Unity.

La plateforme Unity Pegasus Astro, une application complète conçue pour prendre en charge tous les produits actuels et futurs dans une interface unique et moderne. L'interface moderne offre un contrôle complet sur tous les appareils Pegasus Astro, garantissant une expérience conviviale. De plus, notre API REST JSON ouvre la voie aux développeurs de logiciels tiers pour interagir en toute transparence avec nos produits, améliorant ainsi leur polyvalence et leur compatibilité.

Constamment stimulés par les commentaires des clients, nous sommes engagés dans un développement continu, avec une multitude de fonctionnalités innovantes prévues pour les futures versions.

Caractéristiques

• Angle de pas moteur : 7,5°
• Ratio d'engrenage : 1/120
• Angle de pas de la boîte de vitesses : 0,0625°
• Pas par révolution : 5760
• Backlash : Environ 30 pas (entraînement à demi-pas)
• Diamètre de l'axe du moteur : 5 mm
• Taux de pull-in (PPS) : 400
• Couple de pull-in (N⋅cm) : 60 (100pps)
• Phases : 4 (moteur unipolaire)
• Courant maximum 900 mA @ 5 V
• Connecteur d'alimentation : Connecteur d'alimentation coaxial 5.5/2.1 mm, pointe positive
• Connectivité USB : Prise USB-C
• Connecteur de la télécommande : RJ12
• Résolution du capteur thermique : Mesures de température en Celsius à 9 bits
• Température de fonctionnement -20 °C à +80 °C
• Dimensions : 59 mm x 50 mm x 44 mm
• Poids total : 260 g (boîtier avec électronique)

Deux versions de supports différents
Vous pouvez choisir entre :

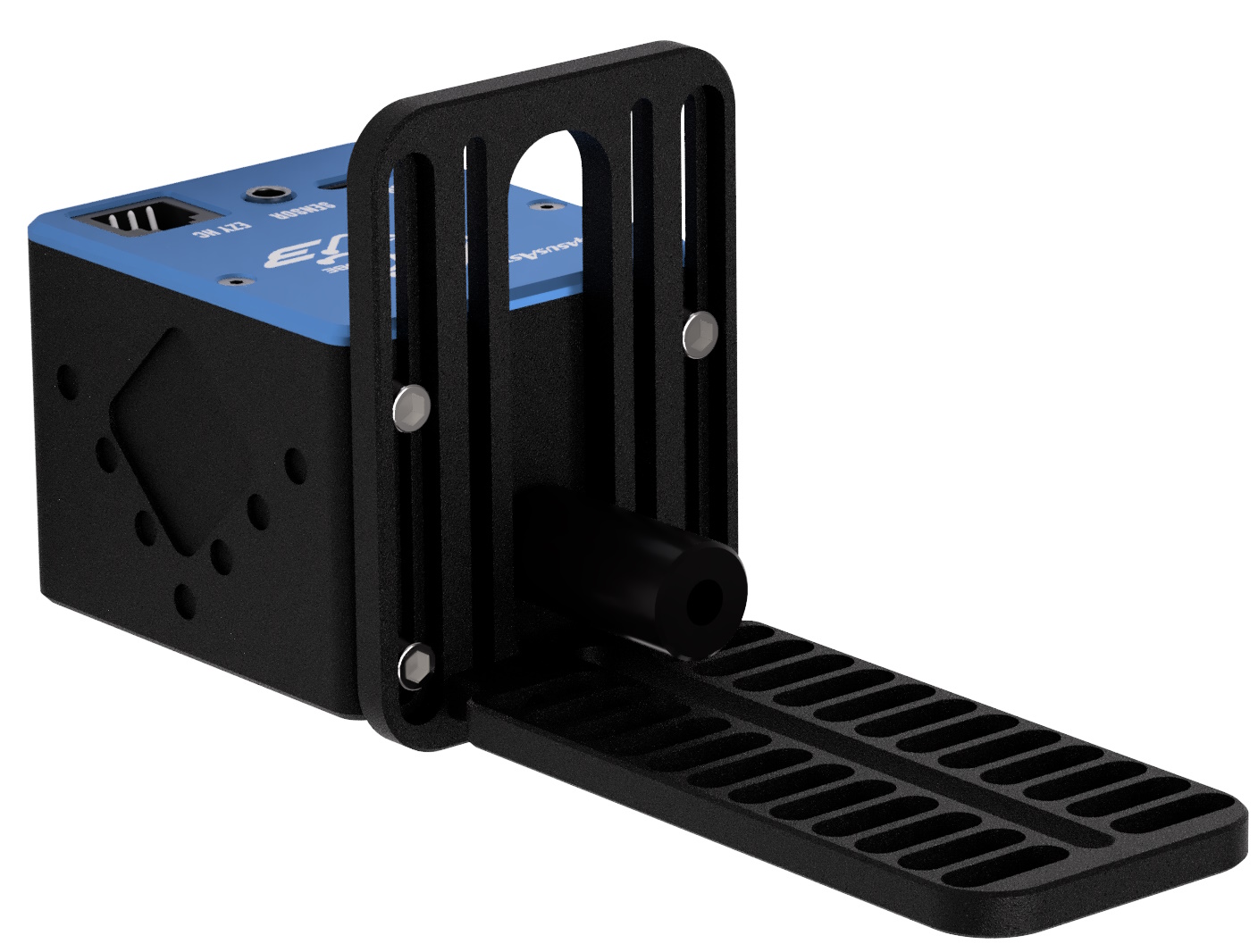

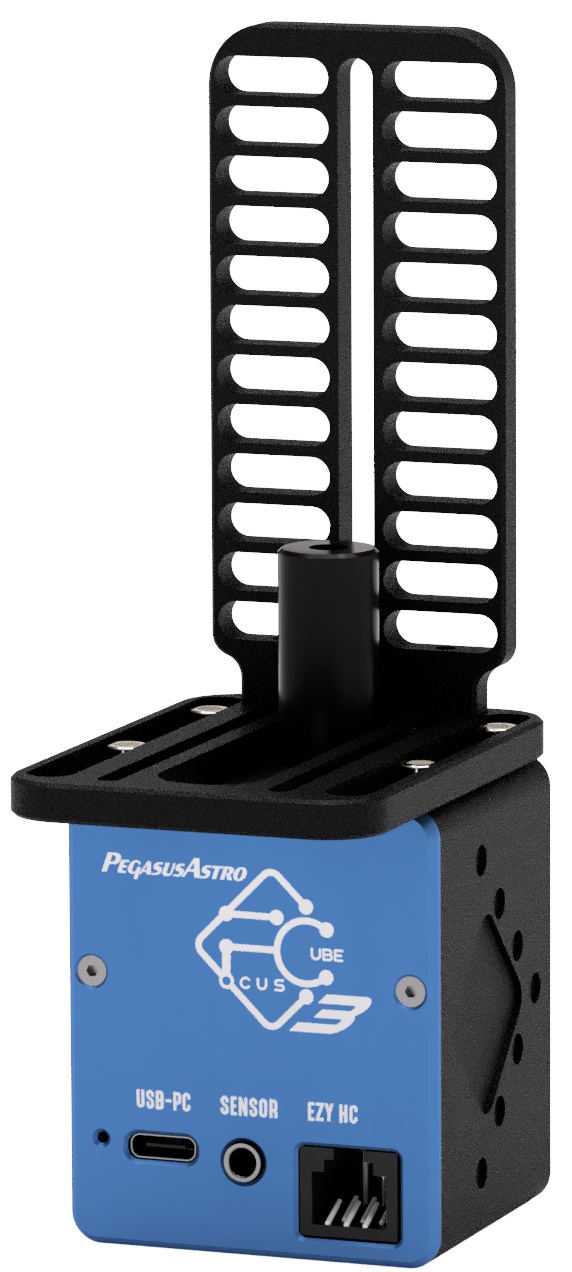

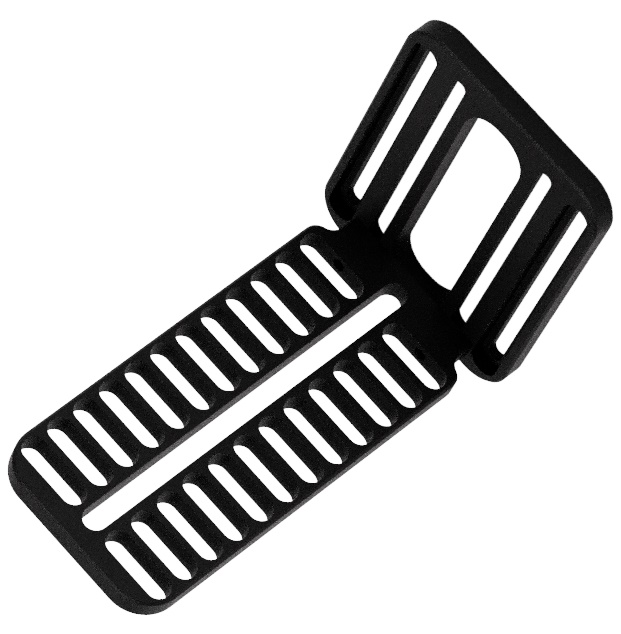

Support universel en forme de L, compatible avec la plupart des porte-objectifs sur le marché :

• Stellarvue Focusers
• Baader Diamond Steeltrack
• Baader Steeltrack
• Explore Scientific Focuser
• MoonLite Focusers
• Skywatcher Esprit Series Focuser
• Starlight Feathertouch Series
• Takahashi FS-60, TSA-120, Epsilon Focusers
• Takahashi FSQ & TOA Focuser
• Vixen ED81S
• William Optics GT71
• William Optics RedCat

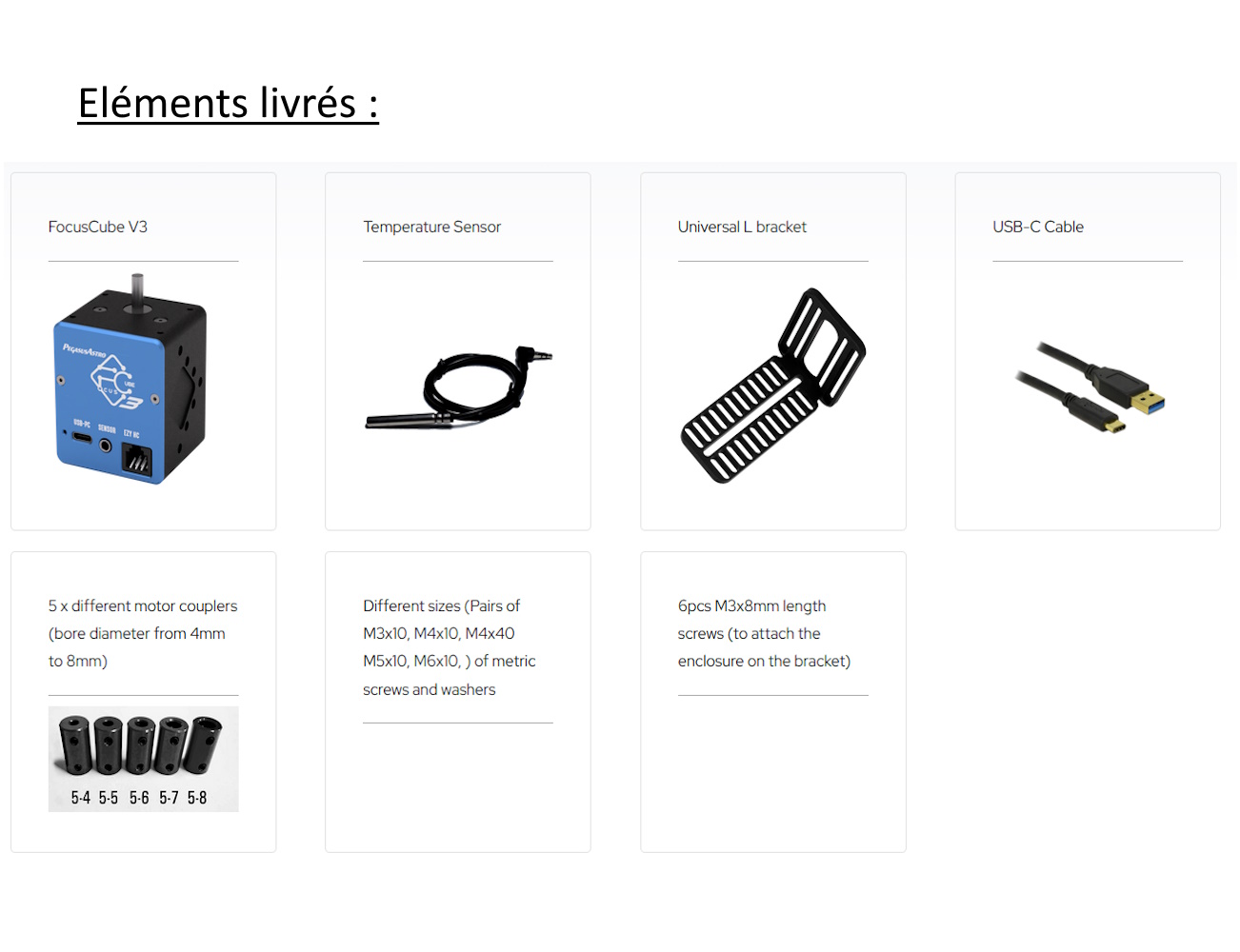

Eléments livrés

• FocusCube
• Support en L universel
• Capteur de température (0,6 m)
• Câble USB-C

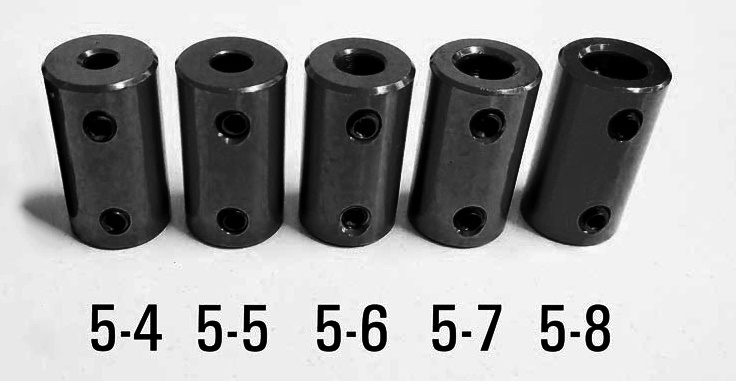

• Six accouplements de moteur différents (diamètre d'alésage de 3 mm à 8 mm)
• Différentes tailles de vis et d'entretoises ( m3x10, m4x10, m4x40 m5x10, m6x10 )
• 6 vis M3x8 mm (pour fixer le boîtier sur le support)

Installation

Documentation

• Toutes les notices et documentations Pegasus Astro sont disponibles en Français à cette adresse : Cliquez-ici !

Logiciels et pilotes

• Les logiciels / pilotes et autres ressources informatiques pour les produits Pegasus sont téléchargeables directement sur le site du fabriquant : Cliquez-ici !

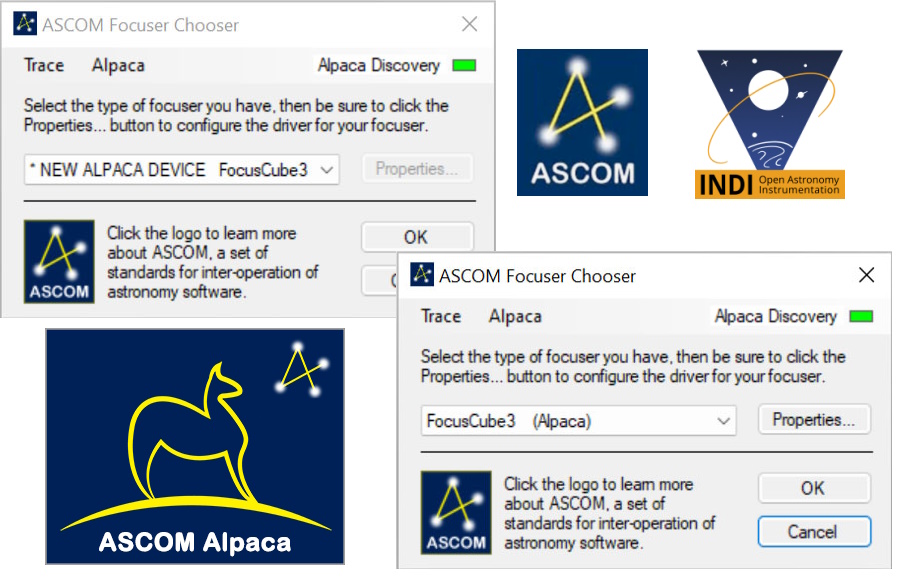

Compatibilité ASCOM

Le contrôleur est entièrement compatible avec la dernière version ASCOM 6,4.

Compatibilité INDI (Open Astronomy Instrumentation)

Le Focuscube de Pegasus est entièrement compatible avec INDI. Le pilote est inclus dans la librairie stable libindi.

Pilote Indi officiel : http://indilib.org/devices/focusers/pegasus-dmfc.html

Support du programme autonome

Le contrôleur peut être utilisé par le logiciel autonome.
(Disponible uniquement pour Windows)

Support de la mise à niveau du firmware

Le firmware du contrôleur supporte la reprogrammation via la connexion USB 2.0 en utilisant le logiciel de mise à niveau, pour les futures mises à niveau qui pourraient devenir disponibles. Nous recevons constamment des retours de nos clients et nous mettons à jour le firmware et le logiciel avec de nouvelles fonctionnalités.

Service Après Vente Pegasus

Retours de produits

Si vous devez retourner un article pour une autre raison, veuillez noter que vous devez contacter le magasin ou le revendeur auprès duquel vous avez commandé l'appareil Pegasus. Pegasus ne vendent pas au détail et ne peuvent donc pas reprendre un article et vous rembourser ou assurer un SAV en direct. Contactez Pierro-Astro' pour toute demande de service après vente !

Garantie

Les produits Pegasus Astro ont une garantie légale de conformité de 2 ans. Nous offrons un service de réparation gratuit pendant la période de garantie. Après la période de garantie, nous continuons à fournir une assistance et un service de réparation sur une base payante. Cette garantie ne s'applique pas aux dommages survenus à la suite d'un abus ou d'une mauvaise utilisation, ou aux dommages causés par une chute, ou à toute autre défaillance accidentelle après l'achat. Le client doit payer les frais d'expédition du produit à notre adresse de retour pour réparation ou remplacement. La réparation ainsi que l'expédition de retour vers le client sont à nos frais.

Si le produit a été ouvert ou modifié par le client en dehors du cadre de l'utilisation normale du produit, cela annule la garantie. Par exemple, on doit ouvrir une roue à filtres pour installer des filtres mais on ne démontera pas la mécanique ou l'électronique de la roue. Les autres boitiers électroniques et électriques pour moteurs ne doivent être ouverts en aucun cas.

Réparation des produits

Les produits Pegasus Astro' sont entièrement testés avant d'être emballés afin de garantir qu'ils ne présentent aucun défaut de fabrication. Si toutefois vous constatez un problème avec l'un de ces produits, veuillez nous contacter pour un dépannage détaillé et une étude de votre problème. Nous devons noter qu'après des centaines de séances de dépannage, la plupart des problèmes signalés sont liés à de mauvais réglages du logiciel ou à des problèmes de câblage qui vous font croire à tort que le produit est défectueux.

Veuillez nous contacter en premier lieu afin d'éviter toute perte de temps ou frustration. N'envoyez pas un produit en SAV sans avoir demandé de l'aide au préalable. Nous accorderons un numéro de retour sur simple demande après étude du cas et détermination préalable de l'origine du problème.
