Connecteur d'alimentation pour EQ8 (à souder) - PierroAstro

Description

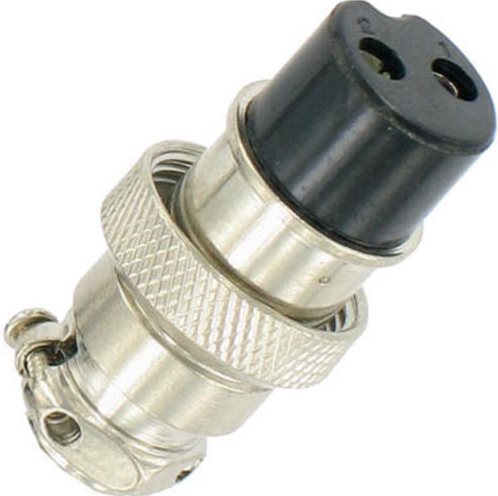

Nous proposons ces connecteurs pour les utilisateurs de montures EQ8 et HDX110. Ils conviennent également aux batteries ArteSky Lithium. Ils ont 2 points de jonction à souder qui sont numérotés. Nous fournissons le connecteur muni de trous (femelle) qui se branche à la monture. Il faut systématiquement bien regarder le connecteur sur lequel des chiffres sont inscrits (1 et 2) pour bien repérer le brochage !

Le brochage pour les montures EQ8/HDX110 est le suivant :

• Pin 1 : GND (Masse)
• Pin 2 : +12 V (Positif)

Le brochage pour les batteries ArteSky Lithium est le suivant :

• Pin 1 : +12 V (Positif)
• Pin 2 : GND (Masse)

Attention : la société Pierro-Astro' dégage toute forme de responsabilité en cas de branchement ou soudure incorrecte de ces connecteurs par le client. Les informations communiquées ici doivent être vérifiées par le client à l'aide d'un voltmètre par exemple avant tout branchement ou toute utilisation d'un câble fabriqué par lui-même !

Attention : Ne convient pas aux nouvelles montures EQ8-R et EQ8-RH !
