Caméra Poseidon-C Pro refroidie couleur (IMX571) - Player-One

Description

La ligne de caméras refroidies spécialisées pour le ciel profond de Player-One est la ligne de produits la plus avancée dans l'histoire de la marque. Ils ont commencé ce projet à partir de 2021, à travers de nombreuses modifications et reconstructions successives dans une recherche permanente d'optimisation, de qualité, et de fiabilité. Ils sont enfin parvenus à réaliser cette version finale.

Pierro-Astro' est très fier de présenter cette ligne de caméras qui nous paraît comme très aboutie et une nouvelle marque de qualité pour les astronomes les plus exigeants.

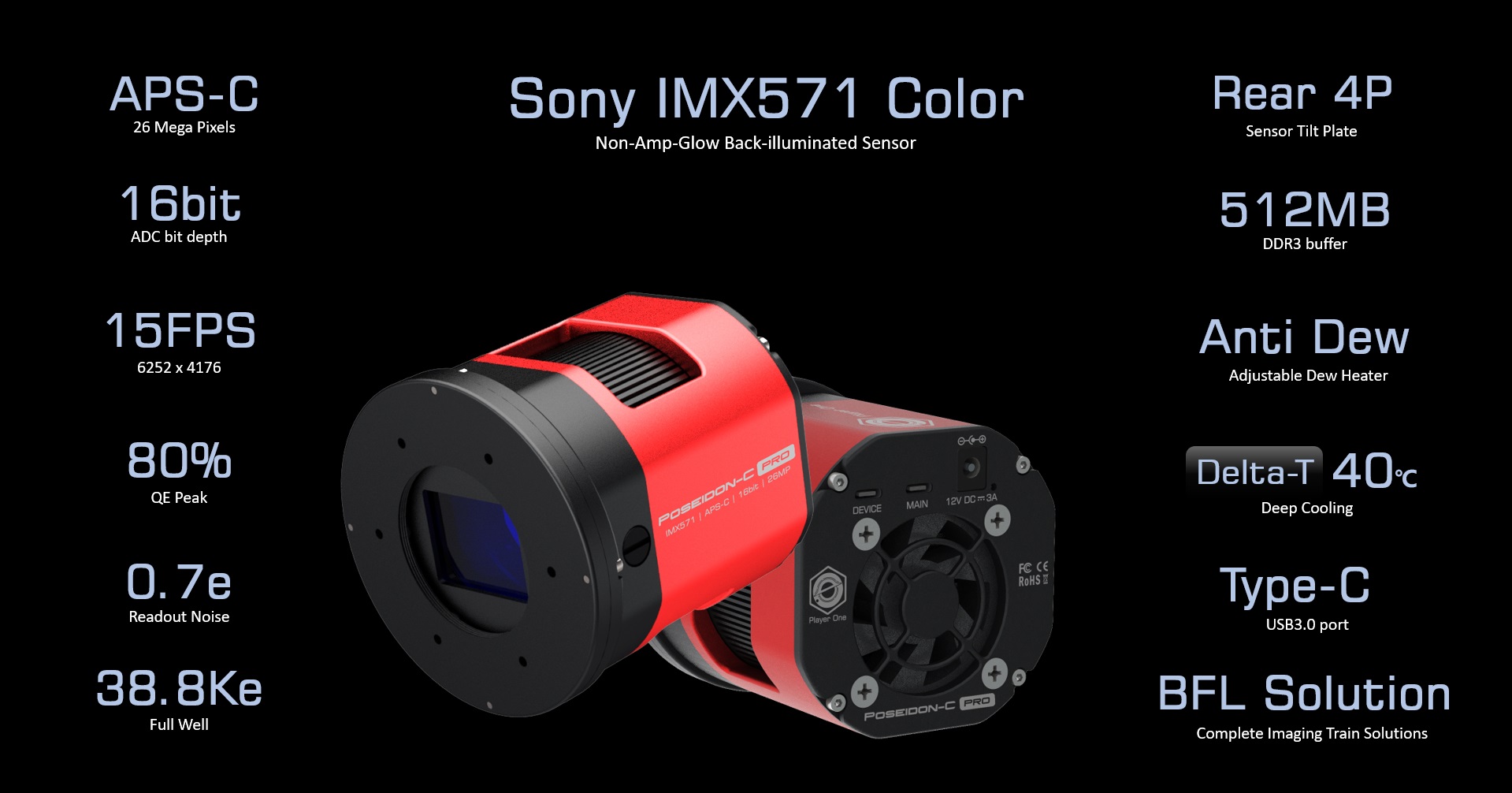

Ses qualités en bref...

• USB 3.0 avec connecteurs type C pour un téléchargement rapide
• Mémoire tampon 512Mo de DDR3 pour un transfert de données stable avec USB 2.0 - minimise la décharge de l'amplificateur
• Refroidissement avec module Peltier (TEC) puissant refroidissant jusqu'à -40° C sous la température ambiante
• L’un des capteurs CMOS les plus sensibles à la lumière de Sony
• Haute résolution 26 Millions de pixels de 3,76 µm - idéal pour tous les types d'instruments, lunettes APO, Hyperstar, Celestron Faststar, les télescopes de Newton, etc...
• Hublot en verre avec traitement anti-reflets avec chauffage ajustable anti-buée

• Distance filetage M48 (filetage femelle) au capteur de la caméra : 17,5 mm (avec bague anti-tilt) / 12,5 mm (sans bague anti-tilt)

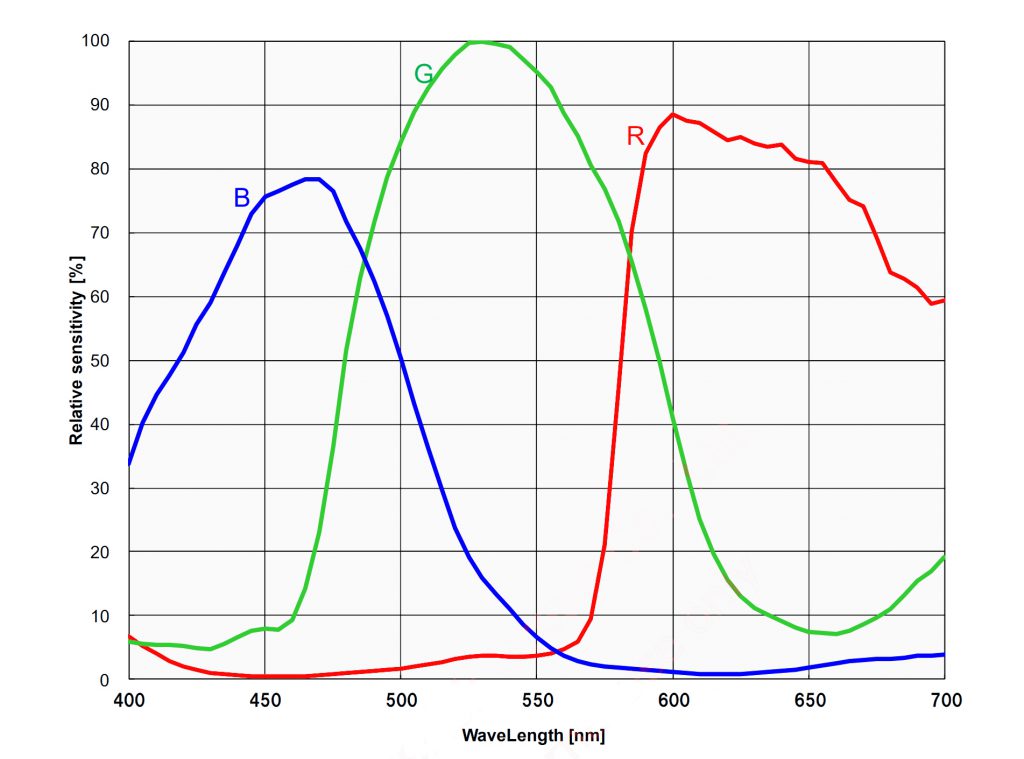

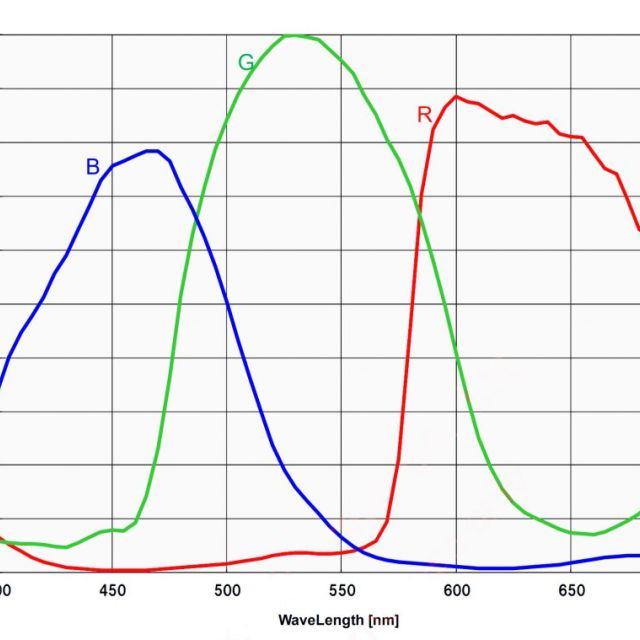

• Haute sensibilité - QE environ à 81% - Caméra d’astronomie idéale pour les objets faiblement éclairés
• ADC 16 bits... vous pouvez atteindre une profondeur comparable à celle des caméras CCD, mais avec une sensibilité beaucoup plus élevée avec 65536 niveaux de luminosité par pixel !

Nouveau design à la pointe de la technologie

Le polygone comme l'hexagone régulier sont très utilisés par Player One sur leurs caméras. Les caméras refroidies ciel profond bénéficient d'un nouveau design plus beau et surtout plus pratique. Après de nombreux essais, Player One a fixé le style final, qui utilise un octogone scientifique et technologique pour construire la ligne principale du corps de caméra et 4 côtés sont des surfaces légèrement arrondies, complétées par des chanfreins arrondis pour atteindre à la fois la rigidité et la flexibilité nécessaire. La partie avant est ronde pour éviter les soucis de diffraction sur RASA ou hyperstar. Le rouge feu, qui ressemble à un feu d'été, est assorti au noir discret et stable, et le processus de givrage superfin sur toute la surface donne à l'appareil photo un aspect luxueux et cool, et conserve le style Player One.

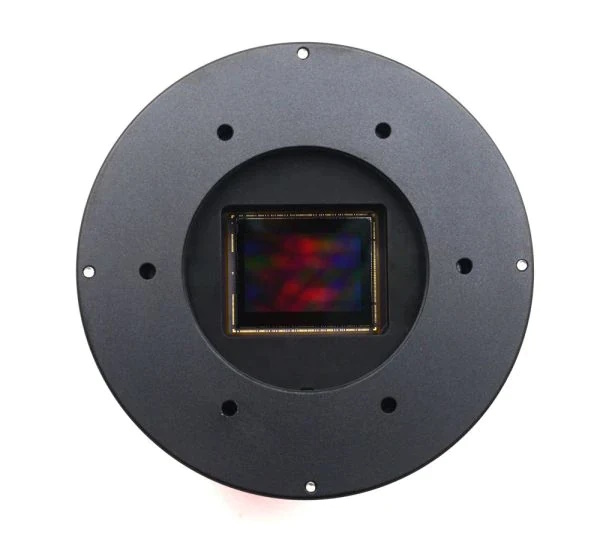

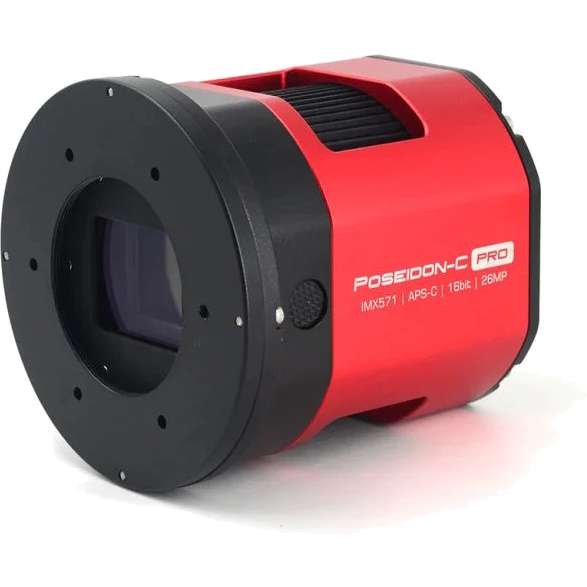

La caméra refroidie Poseidon-C Pro (IMX571) est développée par Player One Astronomy, elle est conçue pour l'imagerie DSO avancée. Elle adopte le capteur couleur Sony IMX571 au format APS-C. La taille du pixel est de 3,76 mm. La taille des pixels de 3,76um permet une profondeur de 71,7Ke avec un total de 26MP (la résolution est de 6252*4176), et la diagonale est de 28,3 mm.

Platine anti-tile à 4 points de réglage par l'arrière

Lors de la prise de vue d'objets profonds, l'utilisation de la plaque anti-tilt permet d'obtenir une courbure de champ du télescope beaucoup plus faible. La bague en question permet un réglage par l'arrière et par 4 points, ce qui présente de nombreux avantages en termes d'utilisation.

Le réglage en 4 points permet de savoir plus facilement quel coin doit être ajusté. Le tampon d'ombrage en éponge haute densité intégré peut bloquer la lumière provenant des fentes latérales sans aucune fuite latérale.

Pour comprendre la méthode de réglage en 4 points, nous avons réalisé un exemple pour les utilisateurs (voir images ci-dessus)

Refroidissement important

La série de caméras refroidies Player One utilise une unité de refroidissement TEC à 2 étages, après avoir amélioré la conception de la structure pour rejeter la chaleur dans la chambre de la caméra, le Delta-T de la caméra peut atteindre plus de 40℃ en dessous de la température ambiante !

512 Mo de cache DDR3

Le cache DDR3 des caméras refroidies a été porté à 512 Mo, ce qui constitue une amélioration. Il permet de stabiliser et de sécuriser la transmission des données, d'éviter efficacement les pertes d'images et de réduire considérablement le bruit de lecture.

Grâce à la mémoire cache DDR3, la caméra n'est plus soumise à des exigences élevées en matière de calcul. Elle conserve d'excellentes performances même si elle est connectée à un port USB 2.0.

Technologie STARVIS

La caméra refroidie Poseidon-C Pro (IMX571) est basée sur la technologie STARVIS de Sony, une technologie de pixels rétro-éclairés utilisée dans les capteurs d'image CMOS.

Format APS-C

La caméra refroidie Poseidon-C Pro a un format APS-C (23,5 mm*15,7 mm), cette taille est assez grande pour l'imagerie DSO.

ADC 16 bits natif

Le capteur IMX571 est doté d'un CAN 16 bits sur la puce. Le CAN 16 bits natif (65536 niveaux) offre une résolution d'échantillonnage plus élevée que le 12 bits (4096 niveaux) ou le 14 bits (16384 niveaux). Lorsque nous effectuons une transformation non linéaire, les données 16 bits peuvent supporter une transformation très forte et peuvent également apporter une bien meilleure transition entre la lumière et l'obscurité.

Pas d'"Amp-Glow"

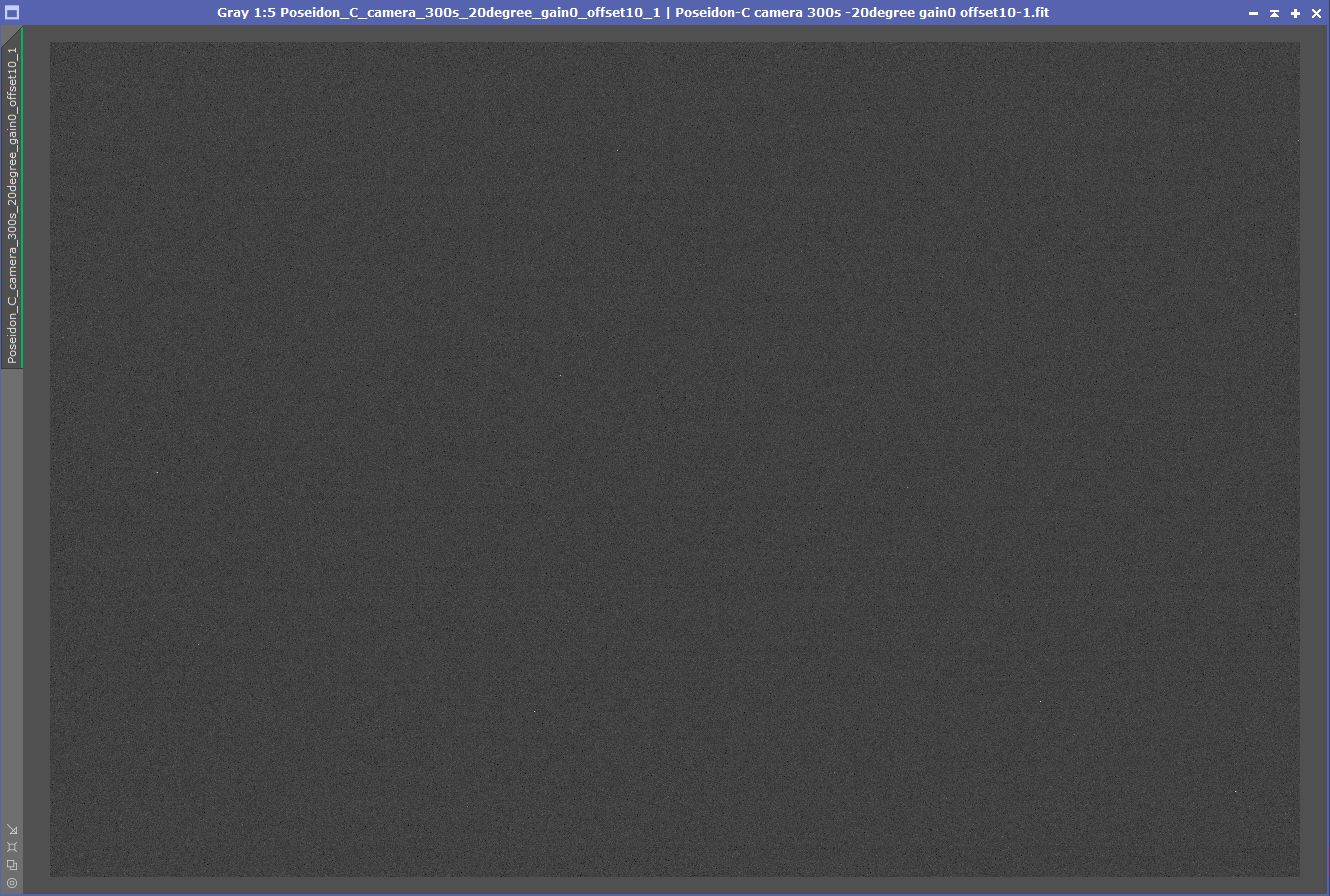

La caméra refroidie Poseidon-C Pro est également une caméra No-"Amp-Glow" ! Aperçu de l'image dark (voir photos ci-dessus) : Exposition=300s, gain=0, offset=10, temp=-20℃ STF auto-Stretch dans Pixinsight 1,86

Le non-"Amp-Glow" permet d'obtenir des images DARK très propres, ce qui facilite l'obtention d'images de qualité.

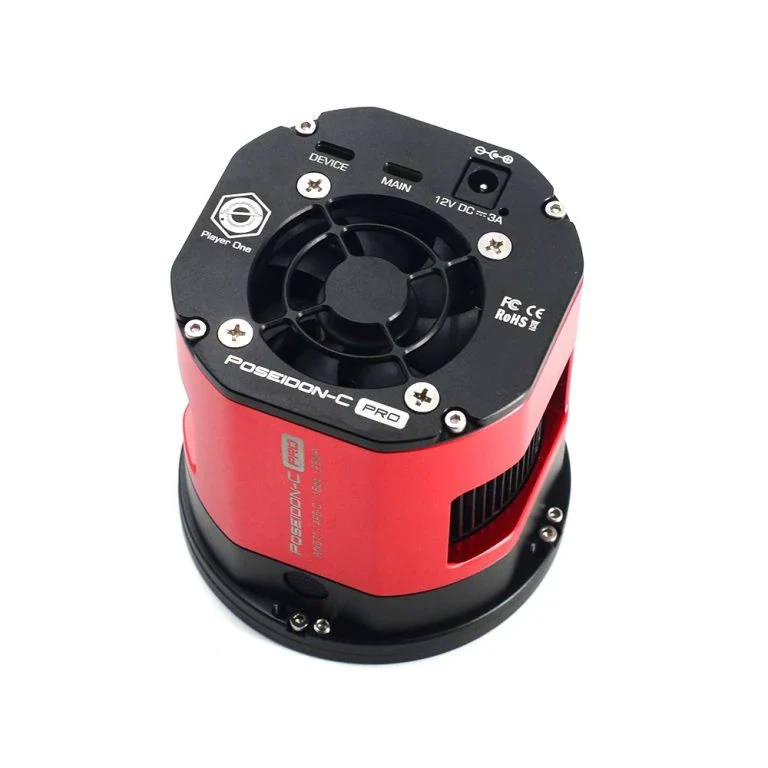

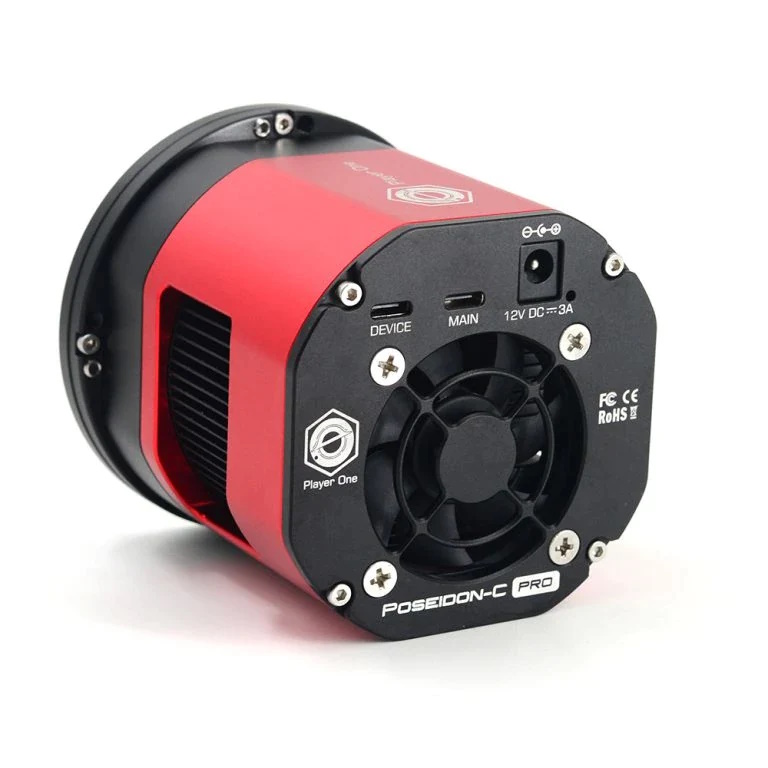

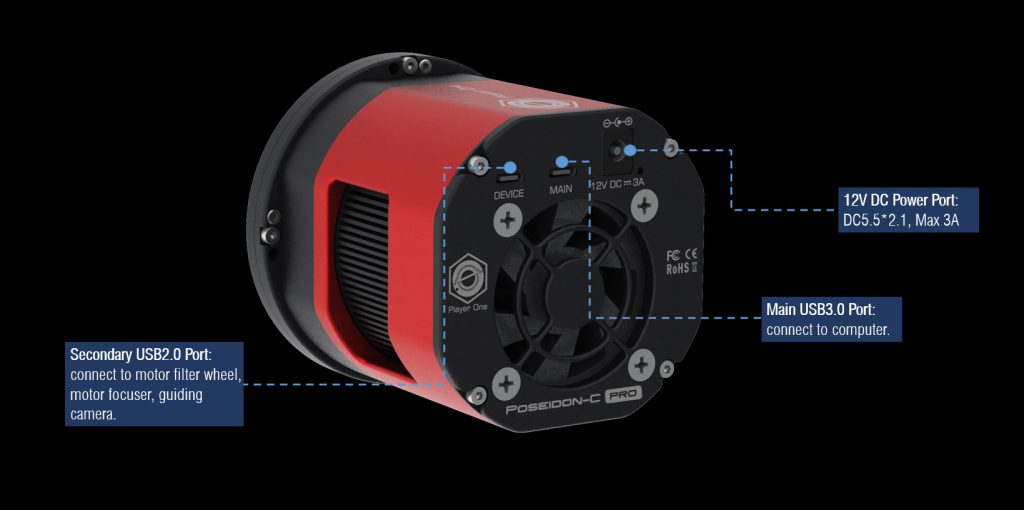

Port USB Type-C et port d'alimentation

La partie arrière de la caméra refroidie dispose de 2 ports de données USB Type-C et d'un port d'alimentation 12 V DC 5,5×2,1 mm standard.

Le port de données principal prend en charge le protocole USB3,0, la caméra peut fonctionner à 15 images par seconde en mode RAW8. Le port Type-C est plus facile à brancher lors de l'assemblage de l'équipement d'imagerie dans la nuit et souvent plus résistant dans le temps que le port USB-B.

Lors de l'enregistrement des images, la vitesse d'écriture réelle étant affectée par la vitesse d'écriture du disque dur lui-même, lorsque la vitesse d'écriture du disque dur est lente, l'enregistrement peut ne pas atteindre la vitesse théorique. Il est recommandé d'utiliser un disque dur SSD ou HDD rapide et de haute qualité pour enregistrer les données afin de tirer pleinement parti des performances de la caméra.

La caméra est équipée d'un port d'alimentation 12 V DC5,5*2,1 mm pour fournir suffisamment d'énergie au système de refroidissement TEC. Si vous n'avez pas besoin d'alimenter le système de refroidissement, il vous suffit de connecter le port principal Type-C, la caméra fonctionnera comme une caméra non refroidie (planétaire par exemple).

Système de refroidissement et chauffage anti-buée

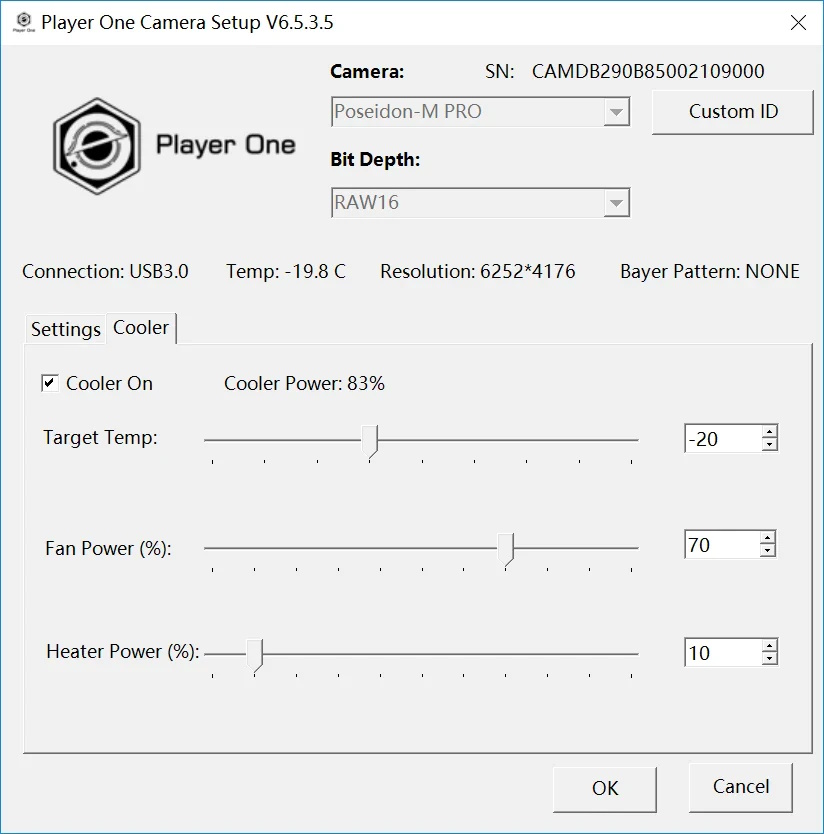

Dans la fenêtre ASCOM, vous avez 3 paramètres réglables : Température cible, Vitesse du ventilateur et Puissance anti-buée. Delta-T standard : 40℃ (±2℃), lorsque la température ambiante 30℃, vitesse du ventilateur 100%, chauffage de rosée 10%. Réglages Delta-T recommandés : 35℃ en dessous de la température ambiante, vitesse du ventilateur 70%, chauffage de rosée 10%, consommation d'énergie 40- 60%. La vitesse de rotation du ventilateur est également ajustable, la valeur par défaut est la vitesse de 70%.

Le problème de la rosée/buée est le plus grand ennemi de l'imagerie du ciel profond, la caméra intègre un chauffage anti buée devant la caméra. La puissance du chauffage est ajustable.

Protection contre les surtensions et les surintensités

Les caméras Player One garantissent la sécurité de votre caméra et des autres équipements grâce à des mécanismes de protection électroniques contre les surtensions et les surintensités.

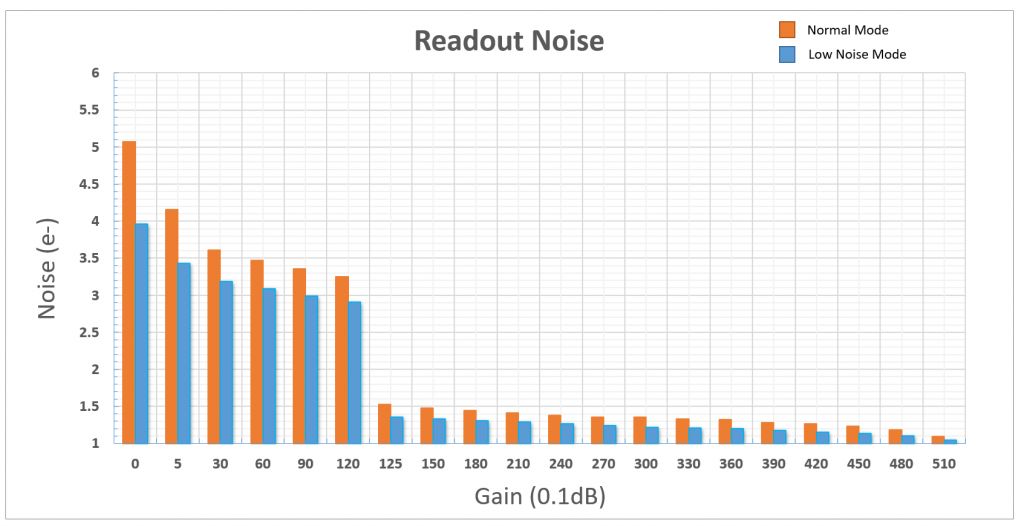

Double mode d'échantillonnage

La série Poseidon dispose d'un double mode d'échantillonnage. Le mode normal et le mode faible bruit présentent des avantages différents en matière d'imagerie.

1. Le mode normal a un taux d'images par seconde plus rapide, il est plus adapté à l'imagerie planétaire.

2. Le mode faible bruit (LRN) a un bruit de lecture plus faible et une plage dynamique plus élevée. Il est plus adapté à l'imagerie DSO.

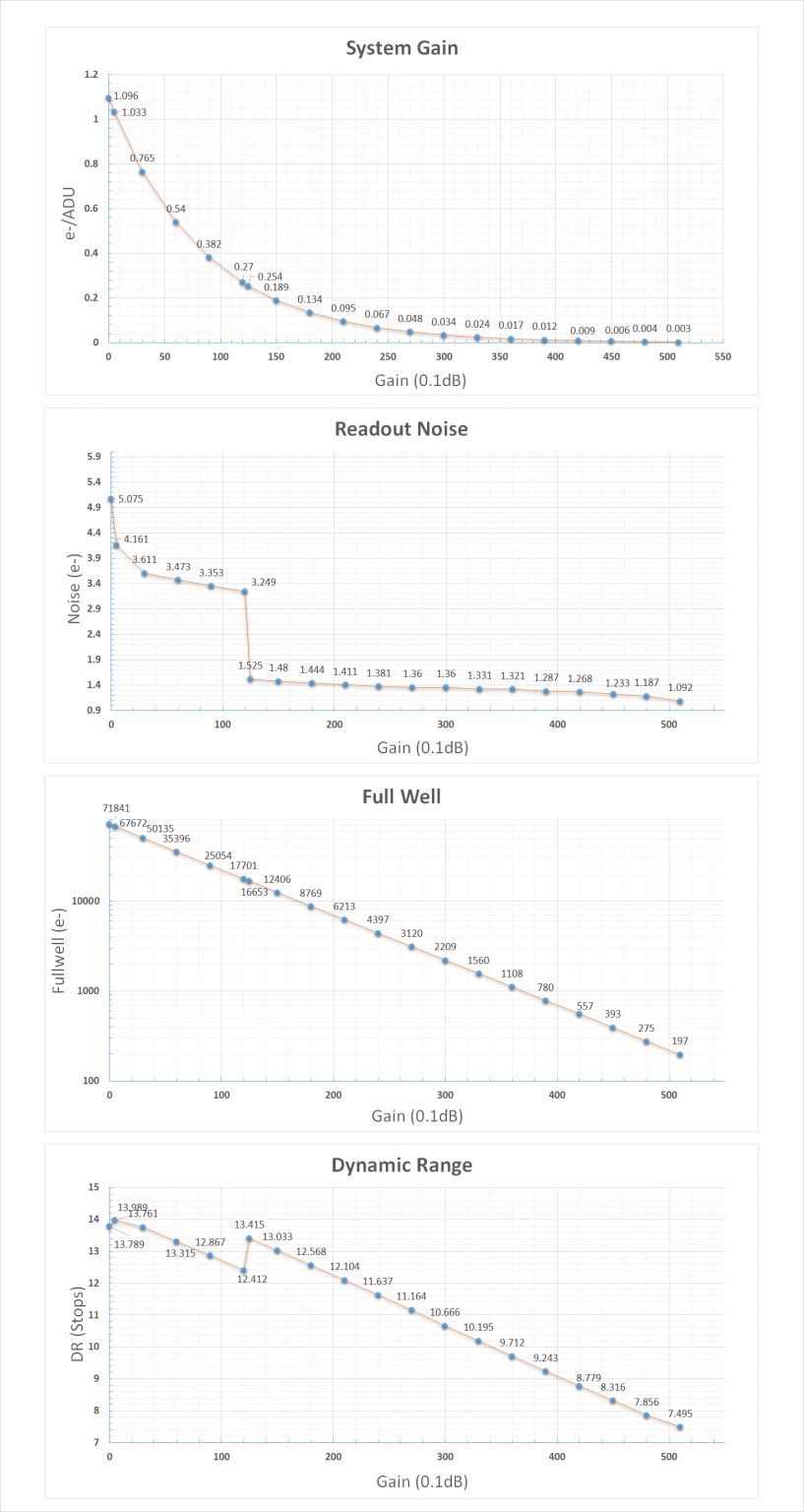

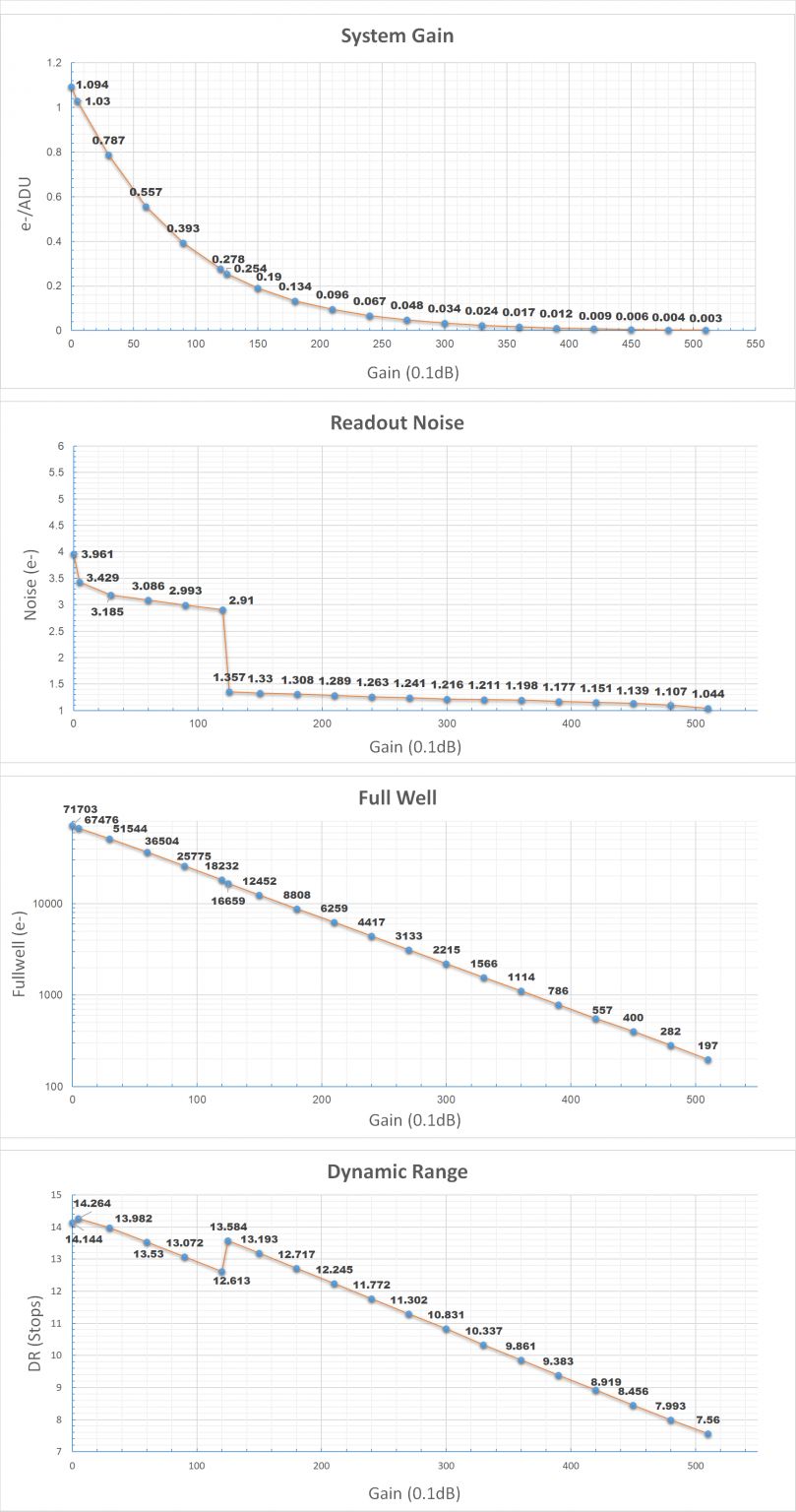

Au gain=0, la caméra a une gamme dynamique de 14,26 ouvertures et une capacité de 71,7Ke-, le bruit de lecture est de 3,96e-. HCG ouvert à un gain de 125, la caméra a une plage dynamique de 13,58 ouvertures et une capacité de 16,6 Ke-, le bruit de lecture tombe à seulement 1,36e-.

Taux de rafraichissement maxi

La caméra refroidie Poseidon-C Pro peut tourner à 15FPS en mode RAW8, ce qui est beaucoup plus rapide que les modèles existants sur le marché.

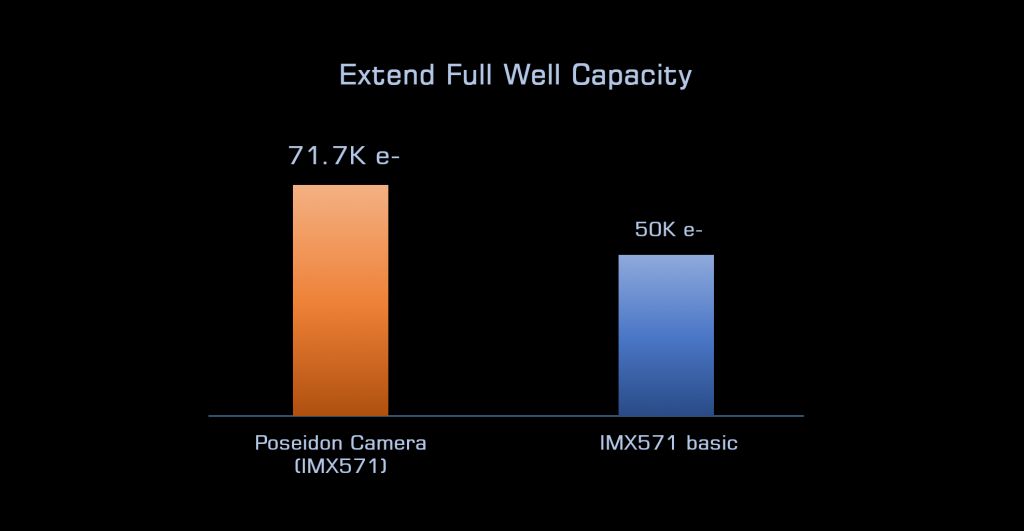

Capacité électronique (full well)

La caméra refroidie Poseidon-C Pro a une capacité de 71,7Ke-, soit plus de 1,4 fois celle de l'IMX571 Basic (50ke) !

Bruit de lecture

En ce qui concerne le bruit de lecture, nous promettons solennellement que toutes les valeurs sont obtenues à partir de tests réels. Pour les utilisateurs, vous pouvez utiliser Sharpcap 4 pour les tests. SC4 dispose d'une fonction appelée "Sensor Analysis" (analyse du capteur), qui permet de tester très simplement le bruit de lecture.

Si vous êtes intéressé par le test du bruit de lecture, vous pouvez l'essayer vous-même, c'est très simple. (voir documentations Player-one)

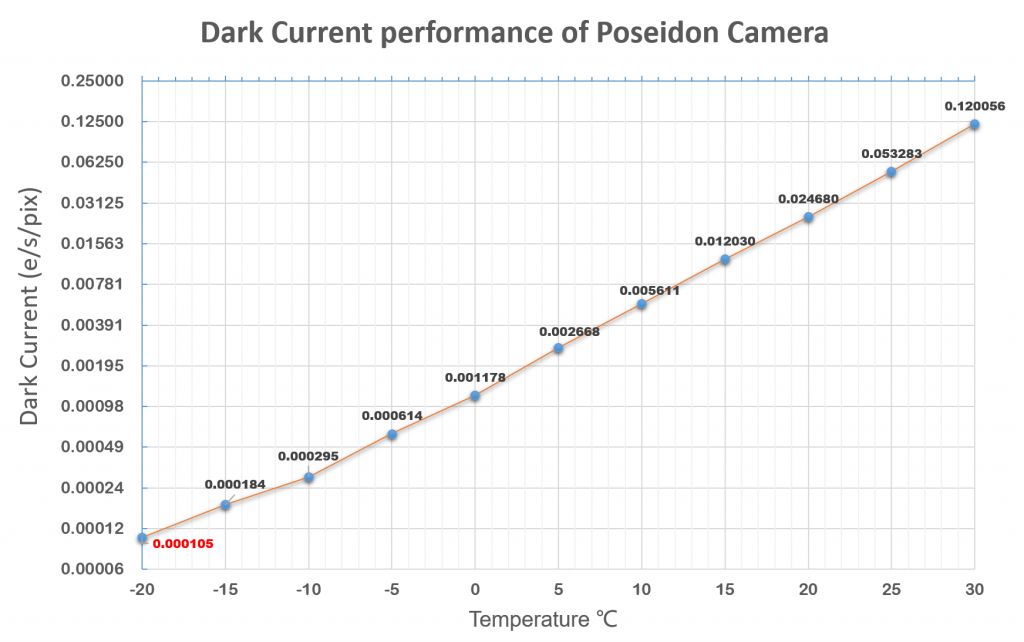

Courant d'obscurité

Le courant d'obscurité n'est que de 0,000105 e/s/pix à -20℃, et de 0,001178e/s/pix à 0℃. Dans toute la courbe, le courant d'obscurité est presque comme une ligne droite, ce qui peut prouver que la caméra Poséidon a une très bonne qualité.

Attention : nécessite un filtre anti-infrarouges pour l'imagerie du spectre visible !

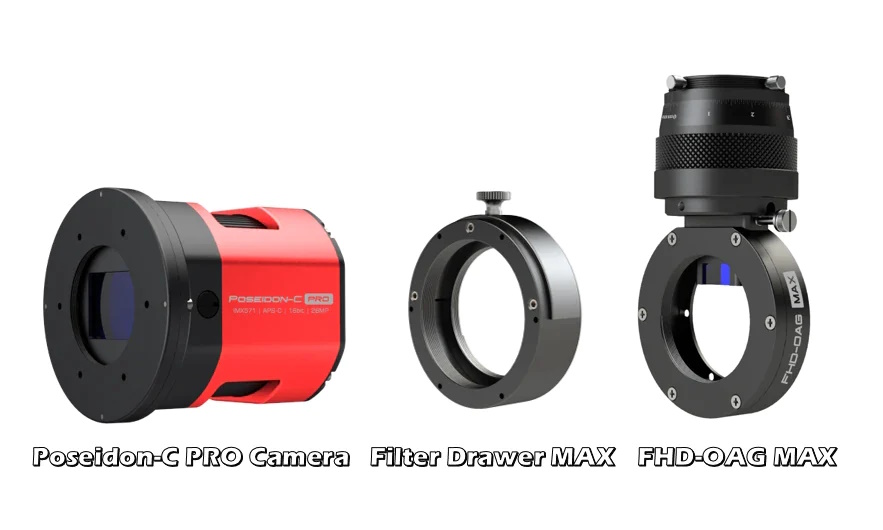

System Chart

Ci-dessous les différentes méthodes de fixation de la caméra avec ses accessoires. Notez que si vous ne disposez pas d'accessoires spécifiques Player One, vous pouvez tout à fait fixer des accessoires ZWO, ils seront compatibles en termes de tirage car les caméras Poseidon ont 17,5 mm de tirage de la même façon que les caméras ZWO.

Le filetage de la Poséidon étant en M48 vous pourrez toutefois avoir besoin d'une bague T2-M48 sans tirage -(livrée avec la caméra !!!)

Caractéristiques

Note : La notice est téléchargeable via un lien situé sur votre facture. La facture se trouve en ligne sur votre compte client. Ce lien s'activera une fois votre commande validée et expédiée, vous permettant de télécharger la notice autant de fois que souhaité. Ce lien est nominatif et crypté et ne fonctionne que lorsque vous êtes connecté au site Pierro-Astro' avec votre compte client et que votre commande est expédiée. Les notices ne doivent pas être diffusées, vendues, copiées vers des tiers sans la permission explicite de Pierro-Astro'.

• Capteur : SONY IMX571 APS-C CMOS couleur
• Diagonale : 28,3 mm
• Nombre total de pixels : 26 mégapixels
• Résolution maximale : 6252×4176
• Taille des pixels : 3,76 μm
• Matrice de Bayer : RGGB
• Taille de la puce : 23,5 mm x 15,7 mm
• Taux de rafraîchissement : 10 FPS（10bit）
• Obturateur : Obturateur progressif électronique (rolling shutter)
• Plage d'exposition : 32 μs à 2000 s
• Bruit de lecture : 3.9 à 1,0 e-
• Capacité électronique : 71,7k e-
• QE Peak : environ 81%
• ADC : 16 bits
• Système de refroidissement : Refroidissement TEC à 2 étages de haute qualité Composant
• Refroidisseur Consommation électrique : 12 V - 3 A Max
• Delta T : - 40℃ ± 2℃ (en dessous de la température ambiante)
• Température de fonctionnement : -10°C-60°C
• Humidité relative : 0%-80%
• Fenêtre de protection : D46*2MM avec traitement anti-reflets AR Plus de haute qualité (nécessite un filtre anti-infrarouges pour l'imagerie du spectre visible)

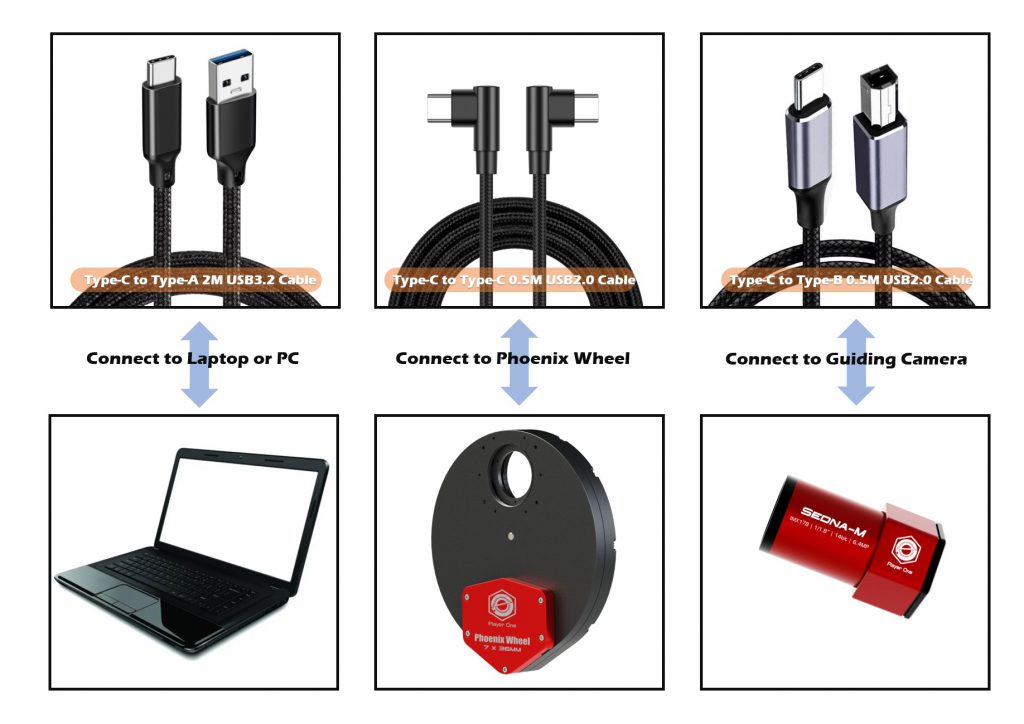

• Connectivité : Port Type-C USB3,0/USB2,0 (1 pour le PC et 1 pour accessoire)

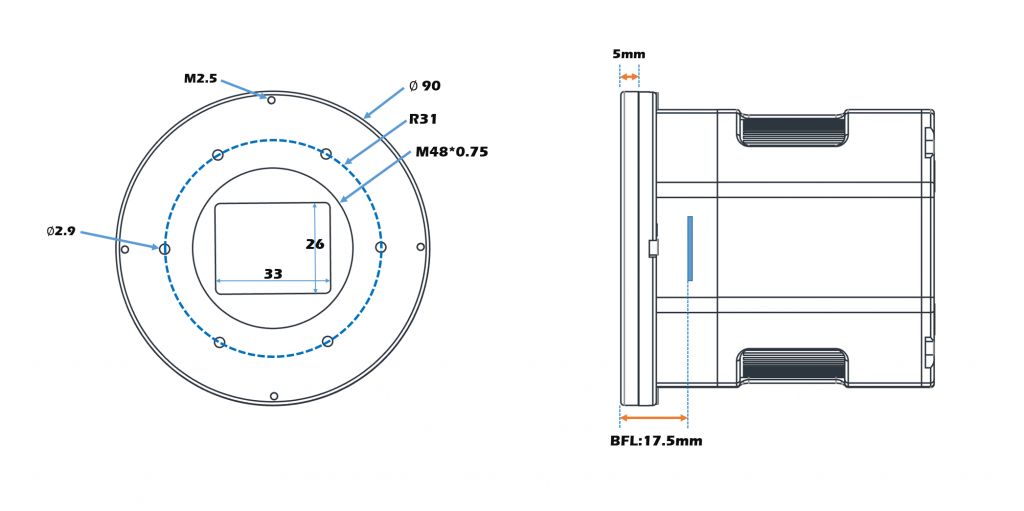

• Adaptation mécanique : filetage M48x0,75 mm femelle, coulant 50,80 mm et coulant 31,75 mm
• Bague de tilt avec ajustement par l'arrière (ultra pratique)
• Tirage interne : 17,5 mm, 12,5 mm (sans bague de tilt)
• Diamètre : 90 mm (sans bague de tilt)
• Poids : 650 g
• Résolution et FPS : En mode USB3,0 en résolution maxi 6252×4176 et 10bit / 16bit : 15FPS / 7FPS
• D'autres options de résolution peuvent être configurées dans les logiciels de capture !

Systèmes compatibles :

• Windows 10 & 11
• MacOS
• Linux

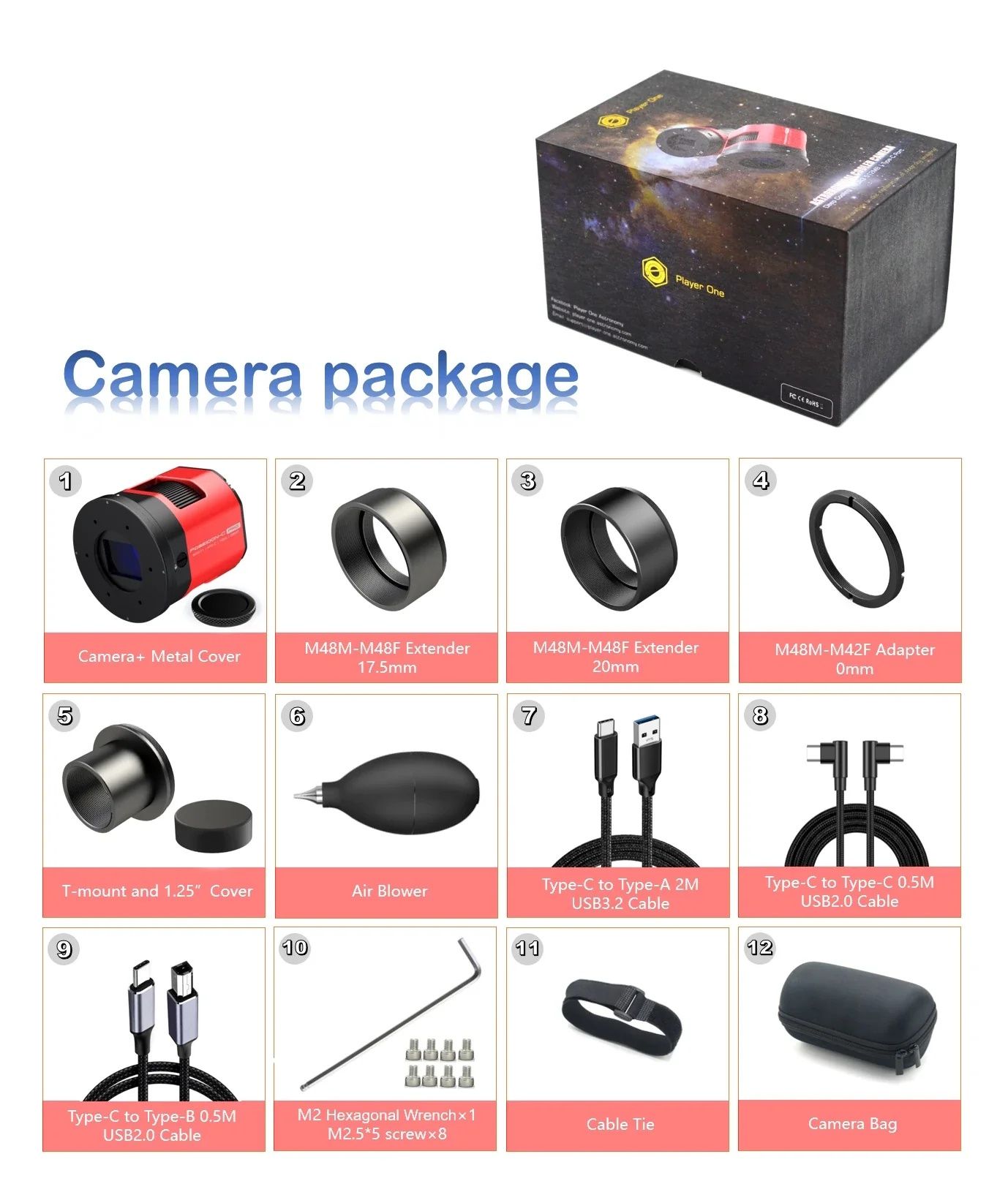

Eléments livrés

• Caméra Poseidon avec son bouchon
• Tube allonge M48 long. 17,5 mm
• Tube allonge M48 long. 20 mm
• Bague réductrice M48 - T2 low profile (sans tirage)
• Adaptateur photo coulant 31,75 mm vers filetage T2
• Poire soufflante anti-poussière
• Câble USB 3,2 A vers C
• Câble USB 2.0 C vers C
• Câble USB 2.0 C vers B
• Clé allen et jeu de visserie M2,5
• Lien pour câbles
• Sacoche de rangement

Installation

• Pilotes et logiciels à télécharger : http://player-one-astronomy.com/service/software/
• Manuels à télécharger : http://player-one-astronomy.com/service/manuals/
• (un manuel en français sera fourni avec la caméra)
• Tutoriel d'utilisation (en anglais) : Cliquez-ici !
