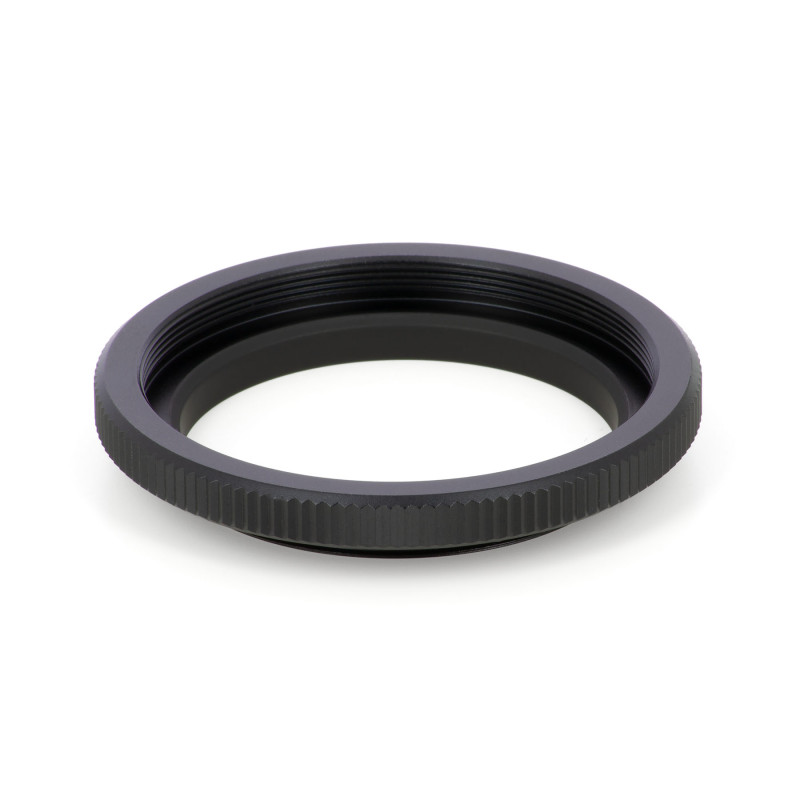

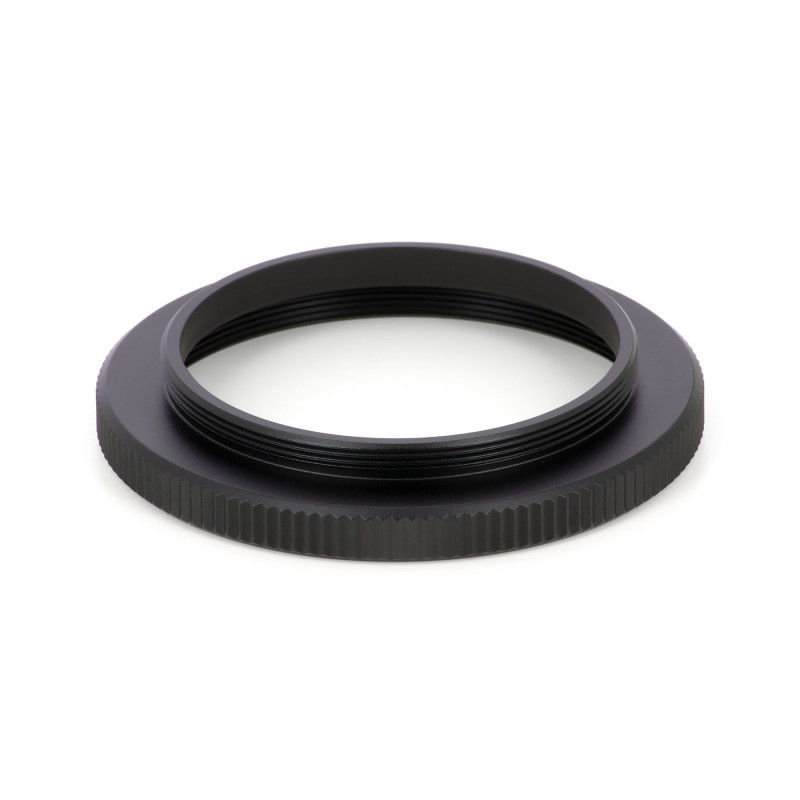

Bague adaptatrice M52 vers M48 tirage 6mm - Takahashi

Description

Cette bague de conversion est utilisée pour le montage des accessoires au filetage M48 derrière le filetage M52 habituellement proposé derrière certains réducteurs, correcteurs de champ et adaptateurs photo Takahashi CA-35. Elle permet de fixer des caméras CMOS (par exemple celles proposées par la marque ZWO) sans entraîner de tirage supplémentaire.

A titre d'exemple, le tirage de 55 mm nécessaire au montage d'une caméra ZWO derrière un adaptateur photo CA-35 au filetage M52 est respecté. Vous conservez ainsi la liberté de modifier votre train d'imagerie en suivant les préconisations de ZWO (remplacement de la bague de 21 mm d'épaisseur par une roue à filtres ou un tiroir, ou autre), sans avoir à vous soucier du montage Takahashi.

Montage d'une caméra ZWO ASI2600MC-P derrière une lunette Takahashi FS-60CP avec le correcteur de champ FC/FS MF1.04X : voir photo ci-dessus !

La bague TSB00261 assure la liaison entre l'adaptateur photo (Multi CA Ring 60C) et le train d'imagerie ZWO. L'interface mécanique d'entrée est au filetage M52x0.75 femelle. L'interface mécanique de sortie est au filetage M48x0.75 mâle. Le tirage est de 1 mm.

Les surfaces d'appui, en entrée et en sortie, sont indiquées sur la demi-coupe schématique de la section des Caractéristiques.

Caractéristiques

• Caractéristique Adaptateur CMOS Takahashi M52F-M48M 1mm
• Référence TSB00261
• Interfaces mécaniques en entrée Filetage M52x0.75 femelle
• Interface mécanique en sortie Filetage M48x0.75 mâle
• Tirage 1 mm
• Dimensions Diamètre : 61 mm. Epaisseur : 10 mm.
• Poids 17 g
