Description
Ce réducteur de focale Takahashi permet de réduire d'un facteur 0,7x la focale des lunettes Takahashi TSA-102 / TSA-120 / TOA-130 / TOA-150. Cela permet d'augmenter d'autant la taille du champ image sur le capteur de votre caméra ou de votre appareil photo numérique.
Ce réducteur n'est pas seulement un réducteur de focale. Il est également correcteur (aplanisseur) de champ. Il produit donc une image à la fois réduite et corrigée avec des étoiles ponctuelles de bord à bord. Dans la pratique l'utilisation d'un tel réducteur de focale vous permet de diminuer vos temps de pose d'un facteur 2 environ pour obtenir la même luminosité surfacique !

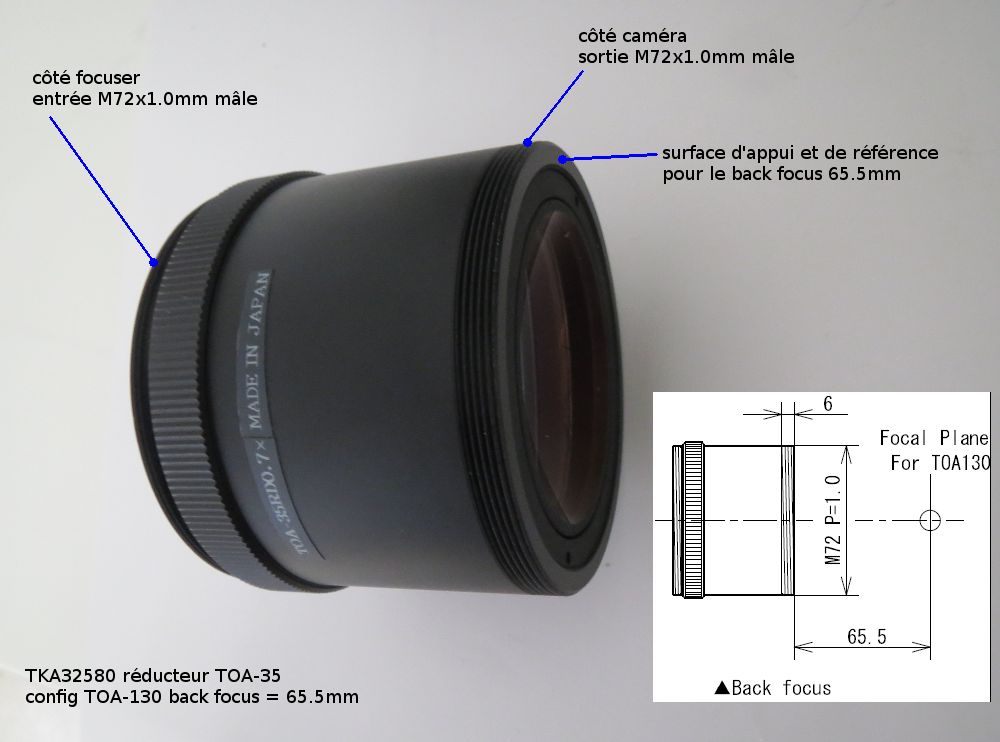

Tirage optimal à partir de la surface arrière du correcteur : 65,5 mm (voir images)
Pour répondre aux exigences croissantes de la photographie numérique, Takahashi a développé un nouveau réducteur pour les appareils des séries TSA et TOA. La structure optique se compose de quatre lentilles en trois groupes, deux lentilles sont en verre ED, le modèle précédent TKA31580S (0,75x) n'était qu'une optique à deux lentilles. Ce nouveau réducteur raccourcit d'un facteur 0,7x un peu plus que l'ancien, mais le principal avantage est le diamètre du spot nettement plus petit. Ils font environ la moitié de la taille du modèle précédent, de sorte que le réducteur TOA-35 convient également aux puces haute résolution jusqu'au format complet.
Lorsqu'il est utilisé sur les appareils TOA, le diamètre du spot est de 3 micromètres au centre de l'image et de 6 micromètres au bord. Les modèles TSA ont un diamètre de spot légèrement plus grand, 8 micromètres au milieu et 12 micromètres au bord.
Avec les TSA-102, TSA-120 et TOA-130NS, le réducteur est vissé directement dans le rotateur de caméra CAA-2 (TKA23200) côté télescope. Avec le TOA-130NFB et le TOA-150B avec le grand rotateur, il est vissé dans la bague de réduction TKP31003, puis il peut être connecté au grand rotateur.
Du côté de la caméra, il y a deux adaptateurs de caméra CA-35 différents, un pour TSA-102, TSA-120 et TOA-150 (TKA32202) et un pour la TOA-130 (TKA31202). La seule différence entre les deux adaptateurs est la longueur, celle du TOA-130 est plus longue de 3 mm. Les anneaux à baïonnette à montage en T large M54 normaux peuvent alors être connectés à l'arrière.
- TSA-102102/575 mm f / 5,6, cercle d'image 44 mm, 4,4 °
- TSA-120120/635 mm f / 5,3, cercle d'image 44 mm, 4,0 °
- TOA-130 130/698 mm f / 5,4, cercle d'image 44 mm, 3,6 °
- TOA-150 150/775 mm f / 5,2, cercle d'image 44 mm, 3,2 °

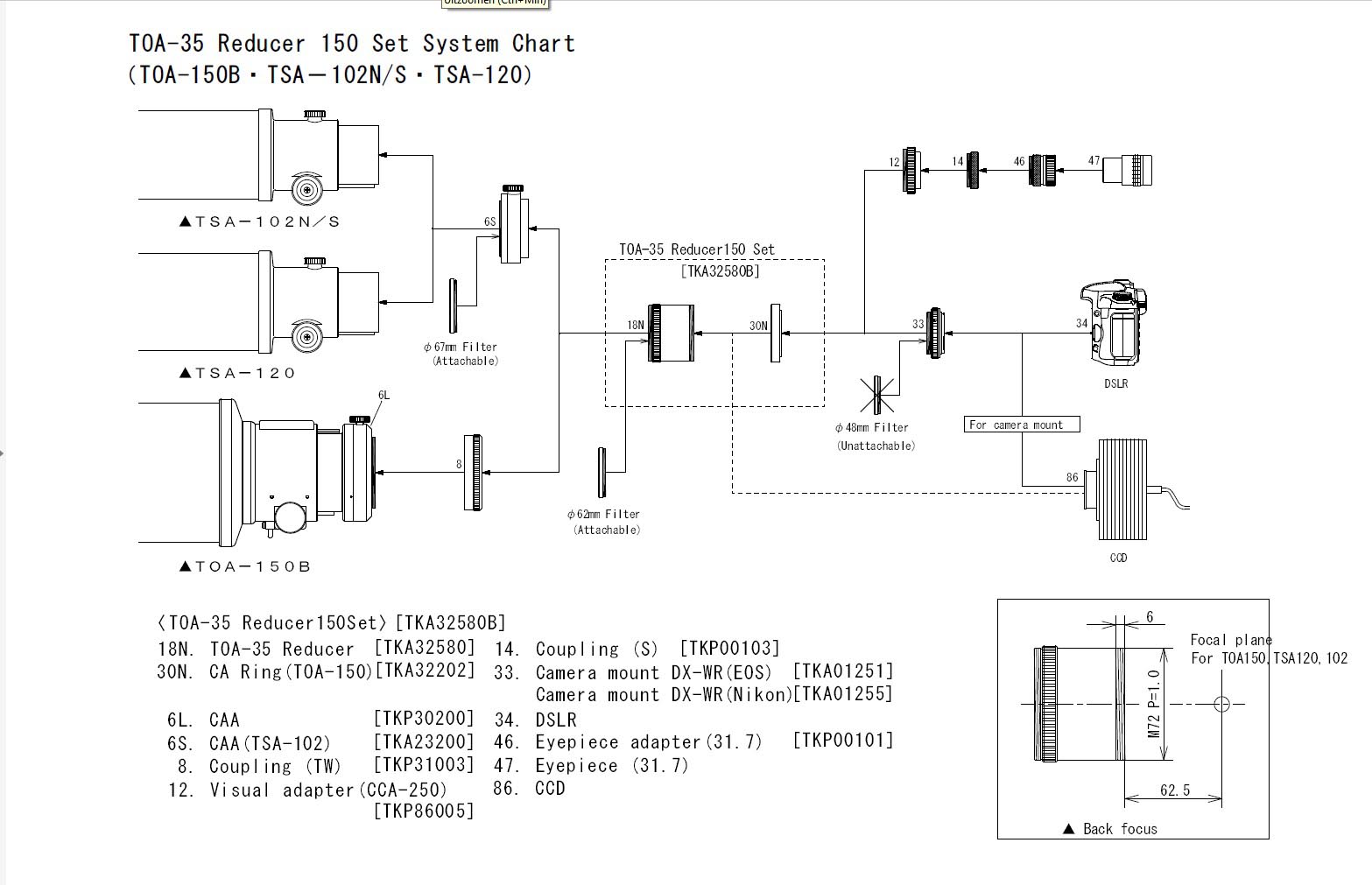

Tirage optimal et assemblage : voir system charts (ci-dessus) en photo !
