Description

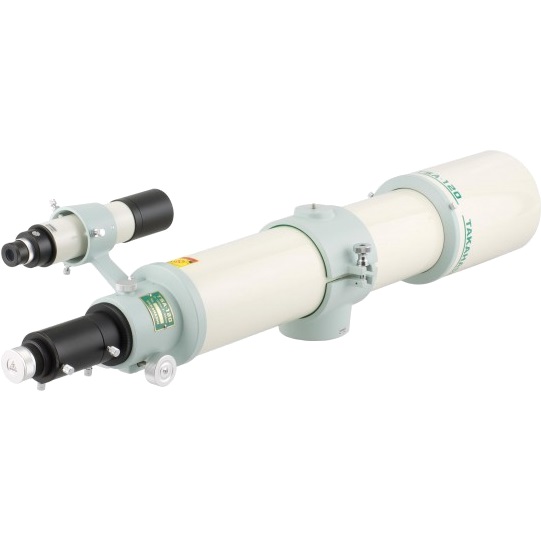

Instrument intermédiaire entre la TSA-102, dont elle reprend les principales caractéristiques, et la TOA-130, la lunette TSA-120 comble le créneau laissé vacant par la célèbre FS-128. La TSA-120 se caractérise par sa simplicité, sa polyvalence et son rapport qualité/prix exceptionnel.
La TSA-120 reprend les caractéristiques phares de sa petite soeur TSA-102S : un objectif apochromatique à triplet ED, un pare-buée rétractable, une mécanique exemplaire et une grande polyvalence d'utilisation, visuelle et photographique. Atout supplémentaire : son poids très modéré, 6,7 kg. Elle tient sans problème sur une monture EM-200, même équipée pour l'imagerie CCD.
La lunette peut être équipée des mêmes accessoires optiques que la TSA-102, à savoir le réducteur de focale TOA-RD n°18, le correcteur de champ TOA-FL35 et les extendeurs ED 1,5x et TOA 1,6x. Les system-charts spécifiques vous aideront à préciser les configurations nécessaires.
Principales caractéristiques :
La pièce maîtresse de la lunette TSA-120 est son objectif en verre ED et Crown, composé de 3 lentilles. Ce triplet Super Achromat à champ plan, restitue une image de qualité, répondant aux exigences des capteurs numériques modernes comme les caméras CCD ou Appareils Photo Numériques (APN) grand-format. En effet, le cercle d'image de sortie au foyer de l'instrument, mesure 40 mm de diamètre pour un champ photographique de 2,6°. L'une des lentilles du triplet Super Achromat de la TSA-120, est polie dans un verre ED (Extra-Low Dispersion), qui a la propriété de diffuser très peu la lumière, un atout de plus pour l'obtention d'images nettes, très contrastées, homogène sur tout le champ de vision et sans aucune fausse couleur, même autour des étoiles les plus brillantes. Les 2 autres lentilles sont en verre Crown.
Optique
La TSA-120 est équipée d'un objectif apochromatique à triplet apochromatique haut de gamme de 120 mm de diamètre (F=900 mm, F/D 7,7), monté en barillet simple. Ce dernier assure une bonne stabilité de la chaîne opto-mécanique face aux contraintes habituelles de transport et face aux variations importantes de température d'utilisation. La TSA-120 dispose d'un pare-buée rétractable. La longueur du tube n'excède pas 990 mm pour un diamètre maximal de 160 mm (pare-buée)
Mécanique
Comme sur la TSA-102S, le tube court de la TSA-120 facilite son transport. Il permet aussi les montages très consommateurs de sortie foyer (back-focus de 230 mm). Les montages d'accessoires vissés, chers à Takahashi, ne sont pas oubliés. Pour autant, le coulant 50,8 mm permet d'universaliser la TSA-120 sans recours à des options, bien que l'emploi du collier rotatif optionnel soit fortement recommandé, notamment en imagerie. Enfin, le pare-buée rétractable la rend encore plus courte pour le transport.
Accessoires
La lecture des system-charts donne une bonne idée des champs d'action de la TSA-120. L'ajout du correcteur de champ optionnel permet l'imagerie au foyer à F/D 7,5. Le réducteur TOA-RD (F/D 5,6) lui donne plus d'aisance dans la photographie du ciel profond. Tous les montages répondent aux exigences de rigidité et de souplesse d'utilisation qu'exigent les nouveaux dispositifs d'imagerie, tels que les boîtiers photo numériques ou les caméras CCD.
Configurations disponibles
- Takahashi TSA-120, tube seul (TTK12010)
- Takahashi TSA-120, tube complet avec et accessoires (TTK12000)
- Lunette TSA-120 (TTK12010)
- Chercheur 7x50 droit (TKA00552)
- Support de chercheur (TKA00563)
- Collier TSA-102 (TKA36420)
- Takahashi TSA-120 avec Feather Touch, tube seul (TTK12050)
- Sur cette version, le système de mise au point original est remplacé par un modèle Feather Touch 3,0'' de Starlight Instruments, gravé "Made for Takahashi". Il est équipé d'un microfocuser 1/10e motorisable. Son adaptation a été optimisée de telle sorte que le montage des accessoires reste inchangé.
Attention : ce produit n'est ni remboursable ni échangeable, la commande est ferme et définitive !
Caractéristiques
| |
Montage standard |
Avec correcteur de champ TOA35-FL |
Avec réducteur de focale TOA35-RD |
| Focale |
900 mm |
882 mm |
672 mm |
| Ouverture relative |
F/D 7,5 |
F/D 7,3 |
F/D 5,6 |
| Pouvoir séparateur |
0,97" |
| Magnitude limite en visuel |
12,1 |
| Clarté |
293x |
| Cercle image |
/ |
40 mm (60% non vignetté) |
40 mm (60% non vignetté) |
| Champ photo |
/ |
2,6° sur cercle image de 40 mm |
3,4° sur cercle image de 40 mm |
| Spots size |
/ |
7 µm RMS sur l'axe
7 µm RMS à 10 mm de l'axe
7 µm RMS à 20 mm de l'axe |
4 µm RMS sur l'axe
6 µm RMS à 10 mm de l'axe
13 µm RMS à 20 mm de l'axe |
Autres caractéristiques
| Objectif |
Triplet Super Apo |
| Assemblage |
Lames d'air |
| Matériaux |
Verre ED et Crown |
| Traitements anti-reflets |
Multicouche BBAR (BroadBand anti-reflection) |
| Diamètre utile |
120 mm |
| Longueur du tube |
990 mm |
| Diamètre tube/pare-buée |
125 mm/160 mm |
| Poids du tube |
6,7 kg |
| Coulant |
31,75 mm et 50,8 mm (1,25" et 2") |
| BackFocus |
227,5 mm |
| Garantie |
5 ans |
| Chercheur |
7 x 50 |
| Porte-Oculaires |
à crémaillère |
| Cercle d'image |
Ø 40 mm |
