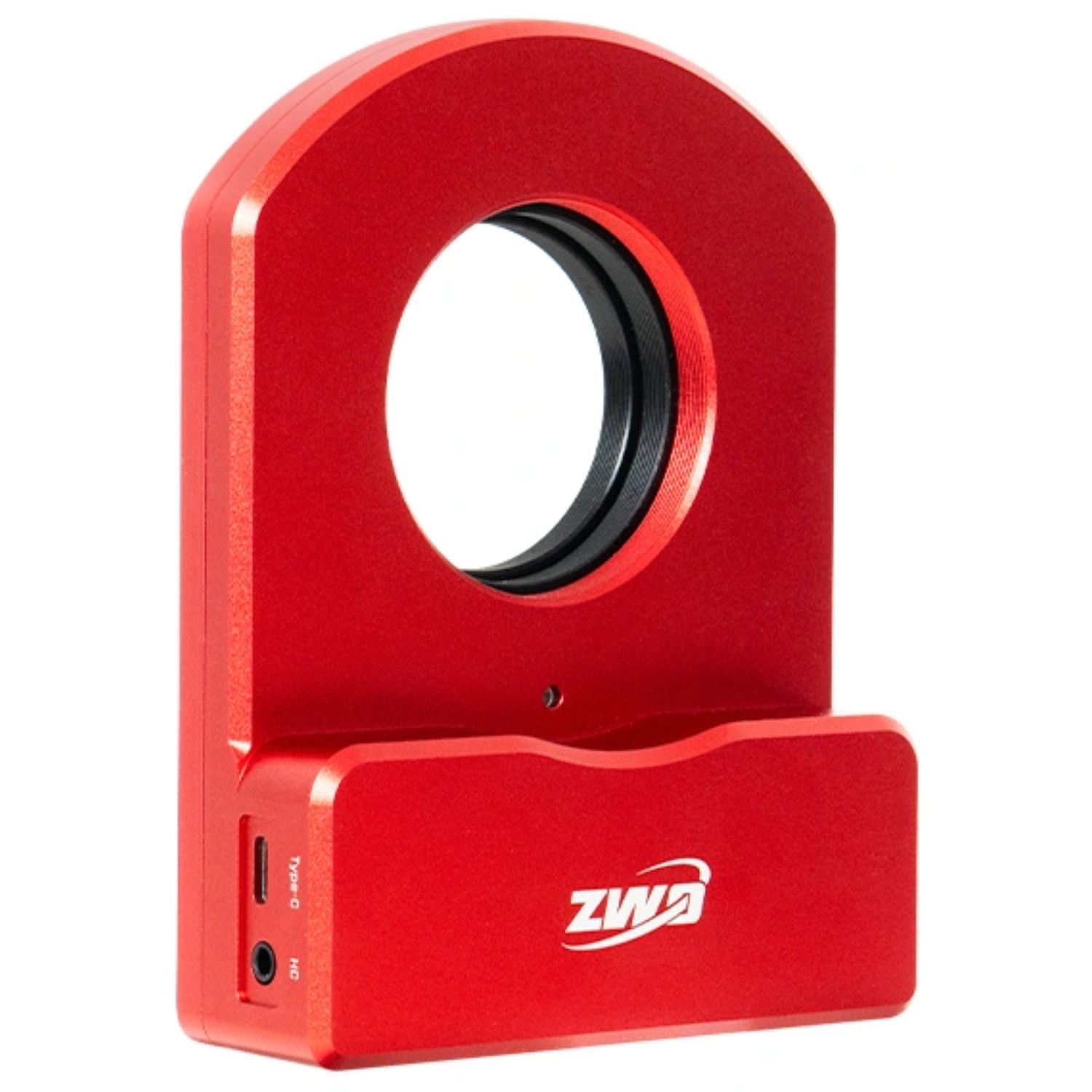

Rotateur de Champ CAA M54 et M48 mâle / femelle tirage 16,5mm - ZWO

Description

En Bref :

• Permet de modifier le cadrage de vos prises de vue sans toucher à l’instrument.
• Compatible avec : Asiair, PC, ASCOM, N.I.N.A. etc...
• Entrée / sortie : M54 femelle / mâle
• Convertible en M48 femelle / mâle la bague fournie et en ajoutant une bague ZWM54M-M48F (vendue séparément).
• Vitesse de rotation rapide de 7.5°/s.
• Épaisseur (tirage) compacte : 16,5 mm.
• Grande possibilité d'adaptation (voir charts)

Depuis son annonce, le rotateur de champ ZWO CAA a suscité beaucoup d’attentes parmi les astrophotographes. Ce dispositif permet d’ajuster précisément le cadrage de vos prises de vue sans déplacer votre instrument, réduisant ainsi tout risque de vibration ou de flou. Avec une construction robuste, le ZWO CAA garantit également une absence de tilt, même avec des caméras lourdes.

Grâce à sa motorisation puissante, le ZWO CAA offre une rotation fluide et rapide, idéale pour les ajustements fins. Son épaisseur de seulement 16.5 mm facilite son intégration tout en respectant les exigences de back-focus. De plus, sa compatibilité avec les logiciels ASIAIR et ASCOM permet un contrôle précis et intuitif.

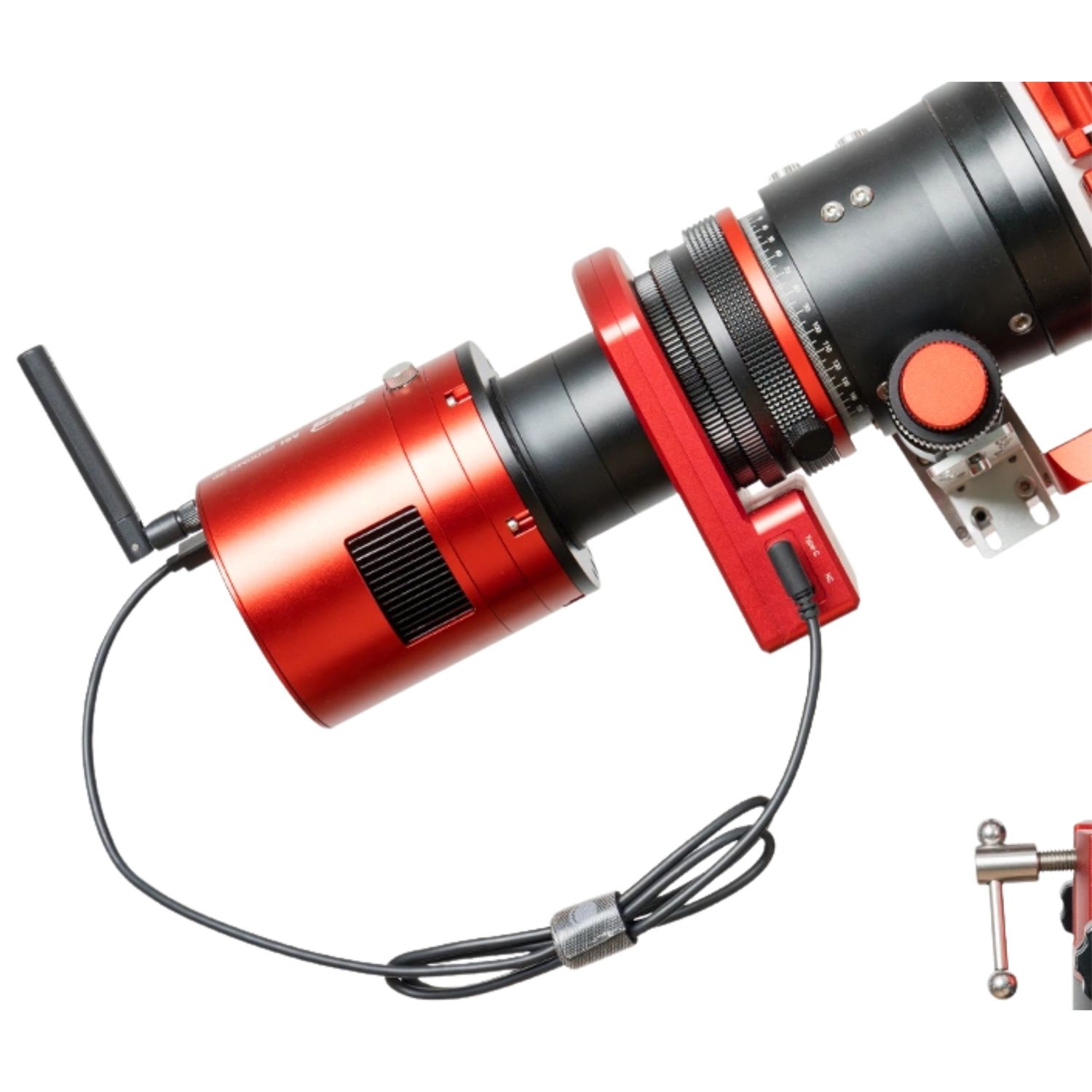

Connectez simplement le ZWO CAA à votre équipement via son filetage M54 et profitez d’une grande flexibilité grâce aux adaptateurs inclus. Sa précision de rotation inférieure à 0.1° assure des cadrages parfaits à chaque utilisation.

Comment l'utiliser ? peut-on l'utiliser avec un OAG ?

La plupart des correcteurs et réducteurs de focale nécessitent 55 ~ 56 mm de tirage. On ne pourra pas "empiler" un CAA + un OAG + tiroir à filtres ou roue à filtres + caméra.

Cependant, toutes les lunettes astrographes (correcteur inclus dans la lunette) type Askar par exemple avec un filetage M54 en sortie et un peu de tirage (il faut que vous parveniez à la mise au point avec au moins 16,5 mm de distance de mise au point) pourront tout à fait utiliser cette solution complète d'un CAA + OAG + filtres + caméra.

En cas de doute, envoyez nous par mail une petite photo de votre montage ainsi que la distance à laquelle vous placez l'ensemble pour la mise au point à l'infini.

Comment orienter mon CAA une fois vissé ?

Le CAA est un appareil relativement volumineux. Il peut gêner la molette de mise au point des télescopes type Schmidt-Cassegrain ou Maksutov-Cassegrain car une fois vissé en position, il ne "tourne" pas davantage pour avoir une autre position plus pratique. Une solution peut être d'utiliser des rondelles M54 entre le télescope et le CAA avec par exemple le montage suivant (exemple avec Schmidt-Cassegrain) :

Télescope C8, C9 etc... + réducteur + bague adaptatrice SCT005 + bague adaptatrice ZWM54M-M48F* + tube allonge AC0062.15 + rondelles BA-2457920** + CAA ZWO

• a partir du CAA on pourra "sortir" en M54 ou en M48, voire en T2 en utilisant la bague ZWCAA-PLATE-M42
• tirage de cette solution : 43,5 mm
• tirage recommandé pour le réducteur : 86 à 106 mm
• tirage résiduel : 42,5 à 62,5 mm pour votre solution photo avec peut être OAG, bagues adaptatrice, tiroir ou roue à filtres et caméra...

* la bague ZWM54M-M48F permet de "sortir" en M54 directement derrière la bague SCT005

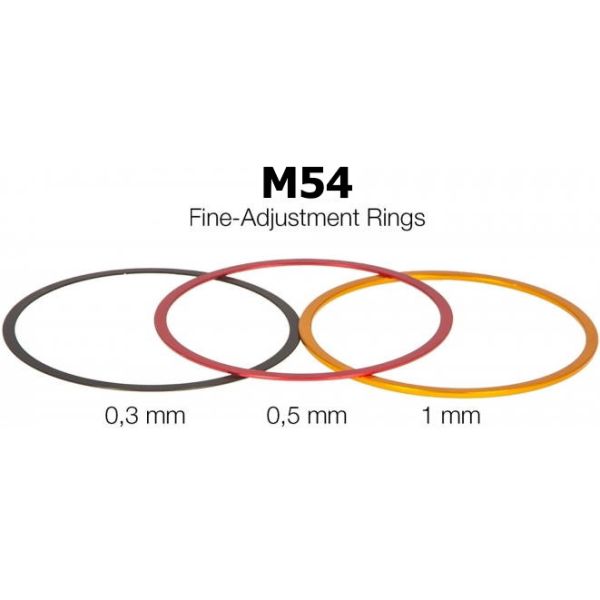

** les rondelles BA-2457920 ont une épaisseur de 0,3 mm, 0,5 mm et 1 mm. Elles engendreront une "rotation" des accessoires qu'on placera derrière de respectivement 144°, 240° et 120° ce qui permettra d'atteindre plusieurs positions différentes une fois totalement vissé.

Caractéristiques

• Connexion côté télescope : Filetage M54 femelle ou M48 femelle en utilisant une bague ZWM54M-M48F (vendue séparément).
• Connexion côté accessoires : Filetage M54 mâle
• Connexion côté accessoires : Filetage M48 mâle (avec bague fournie).
• Résolution : 0.02° par pas.
• Capacité de charge : 25cN.m.
• Précision : Inférieure à 0.1°.
• Vitesse de rotation : 7.5°/s.

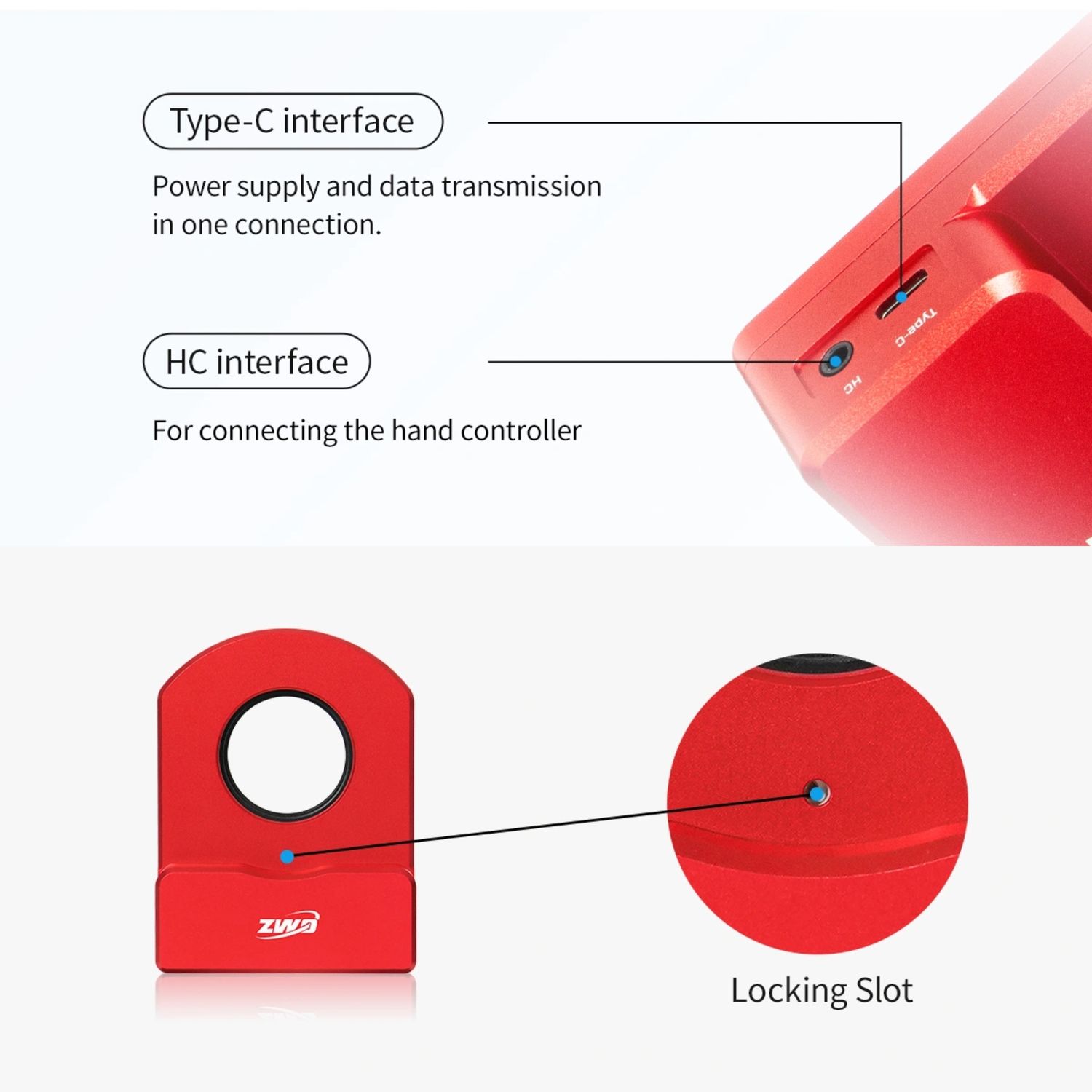

• Interface de connexion : USB Type-C.
• Alimentation : 5 V 300 mA rms (via câble USB).
• Compatibilité logiciel : ASIAIR, ASI Studio, ASCOM.
• Épaisseur : 16.5 mm.
• Poids : 465 g.

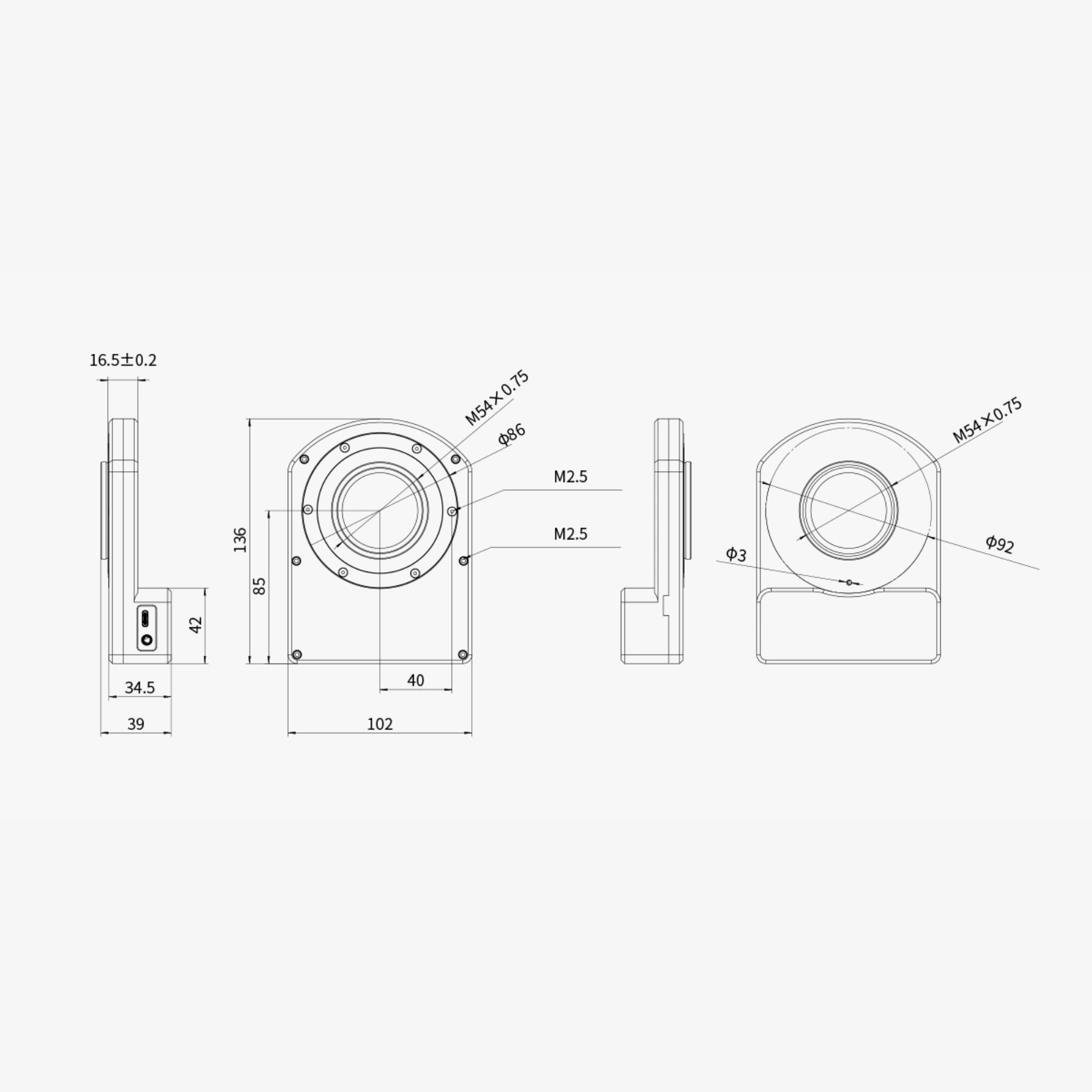

• Dimensions : 136 x 102 x 39 mm.

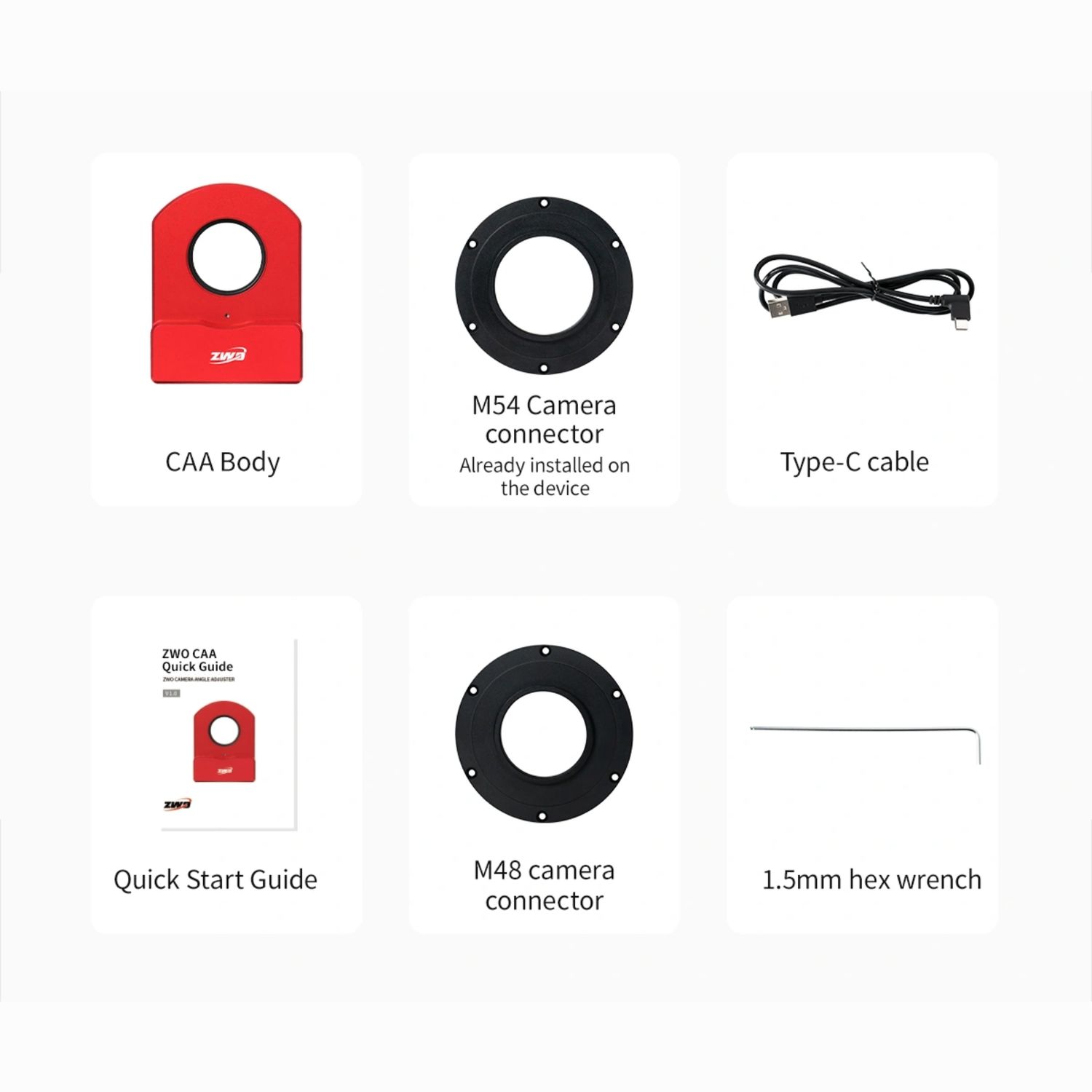

Éléments livrés :

• 1x Rotateur de champ ZWO CAA.
• 1x Bague adaptatrice M54 mâle (déjà montée).
• 1x Bague adaptatrice M48 mâle.
• 1x Câble d’alimentation et transfert USB Type-C.

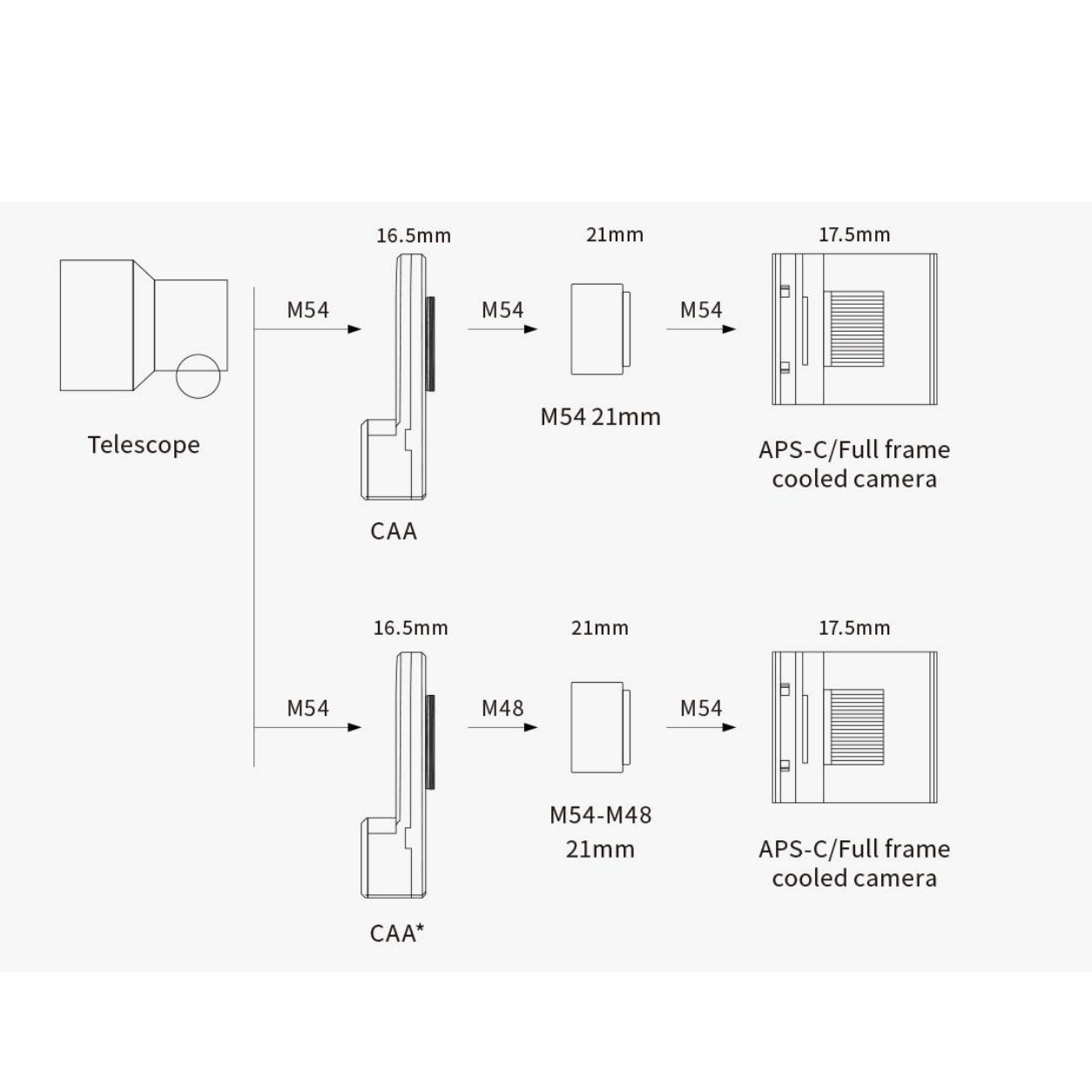

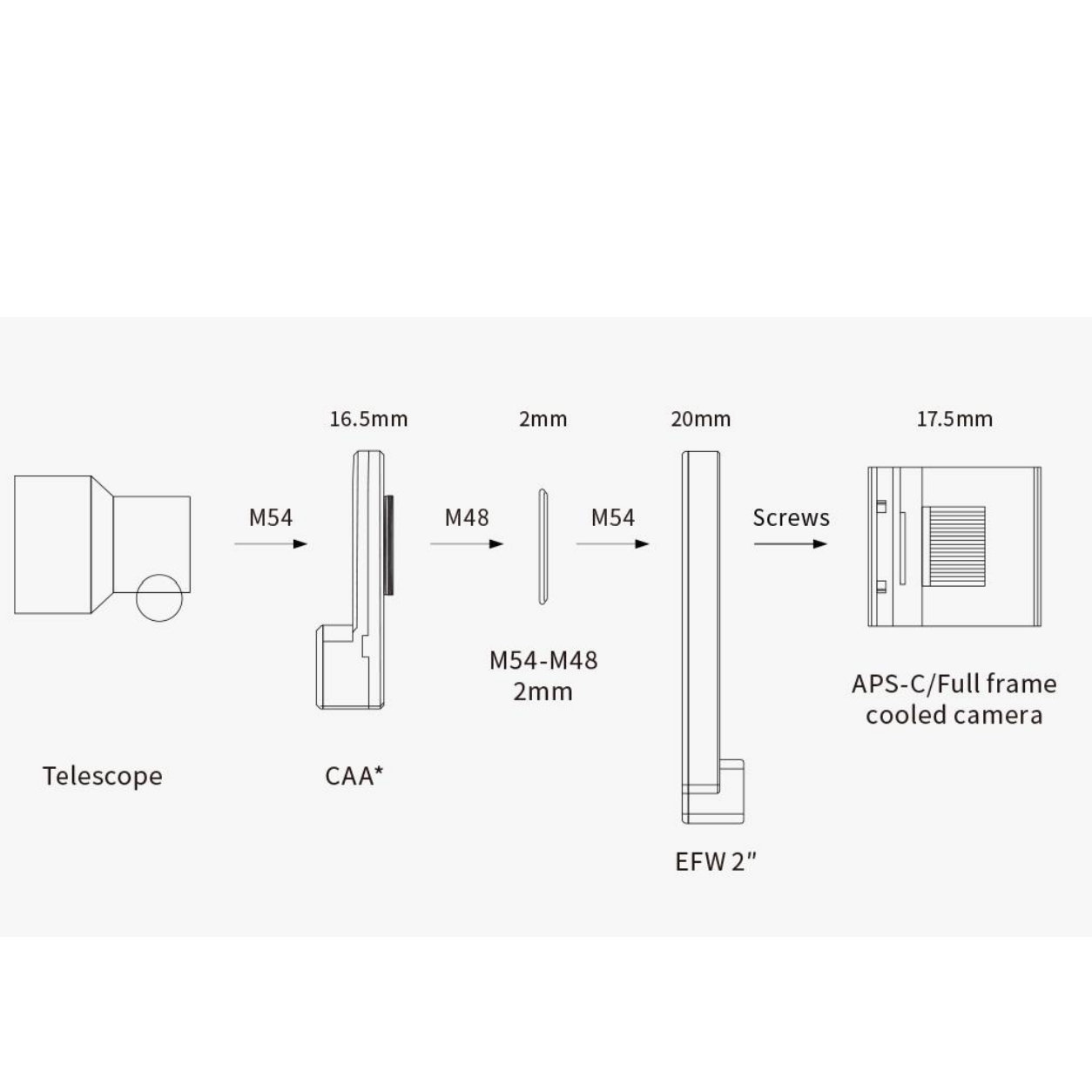

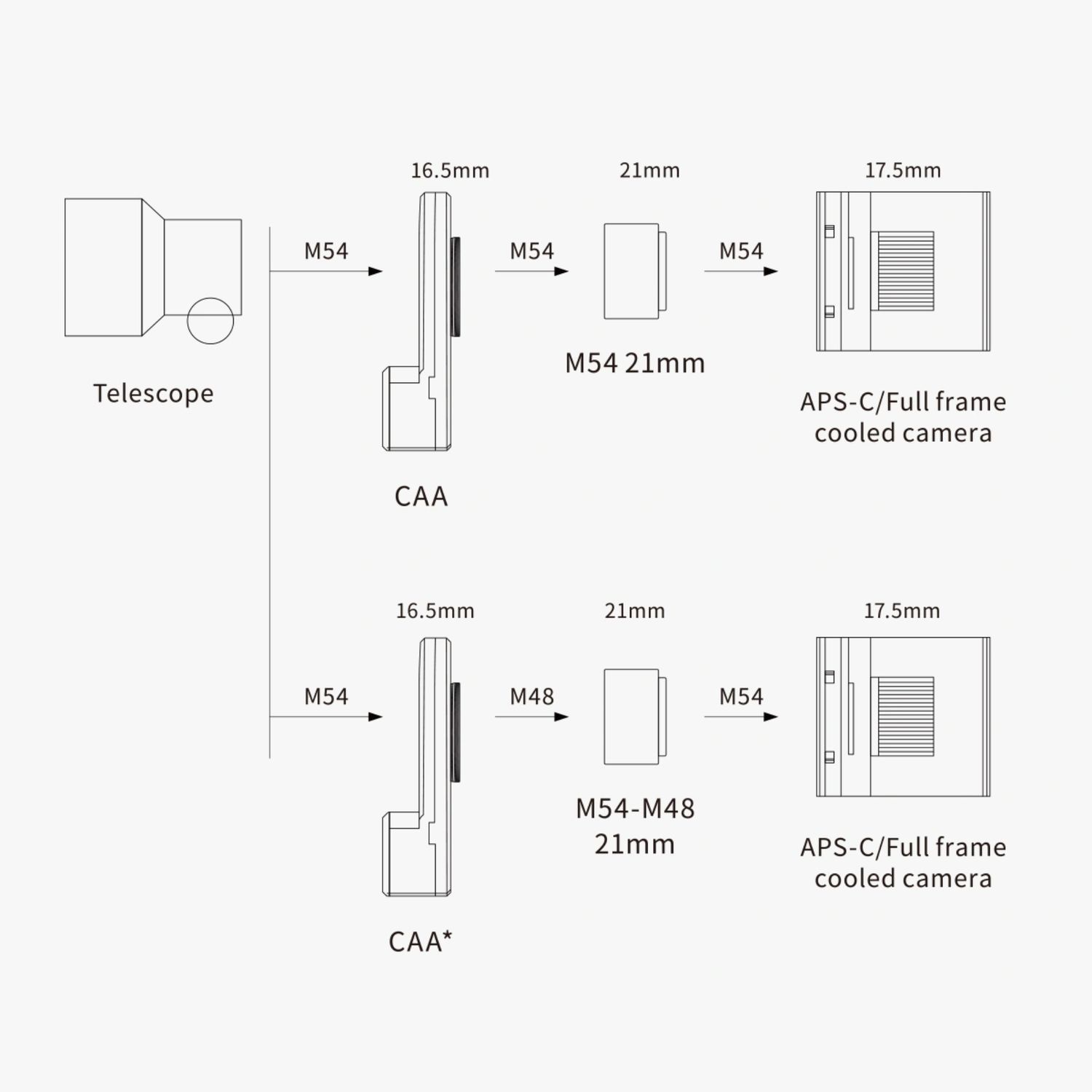

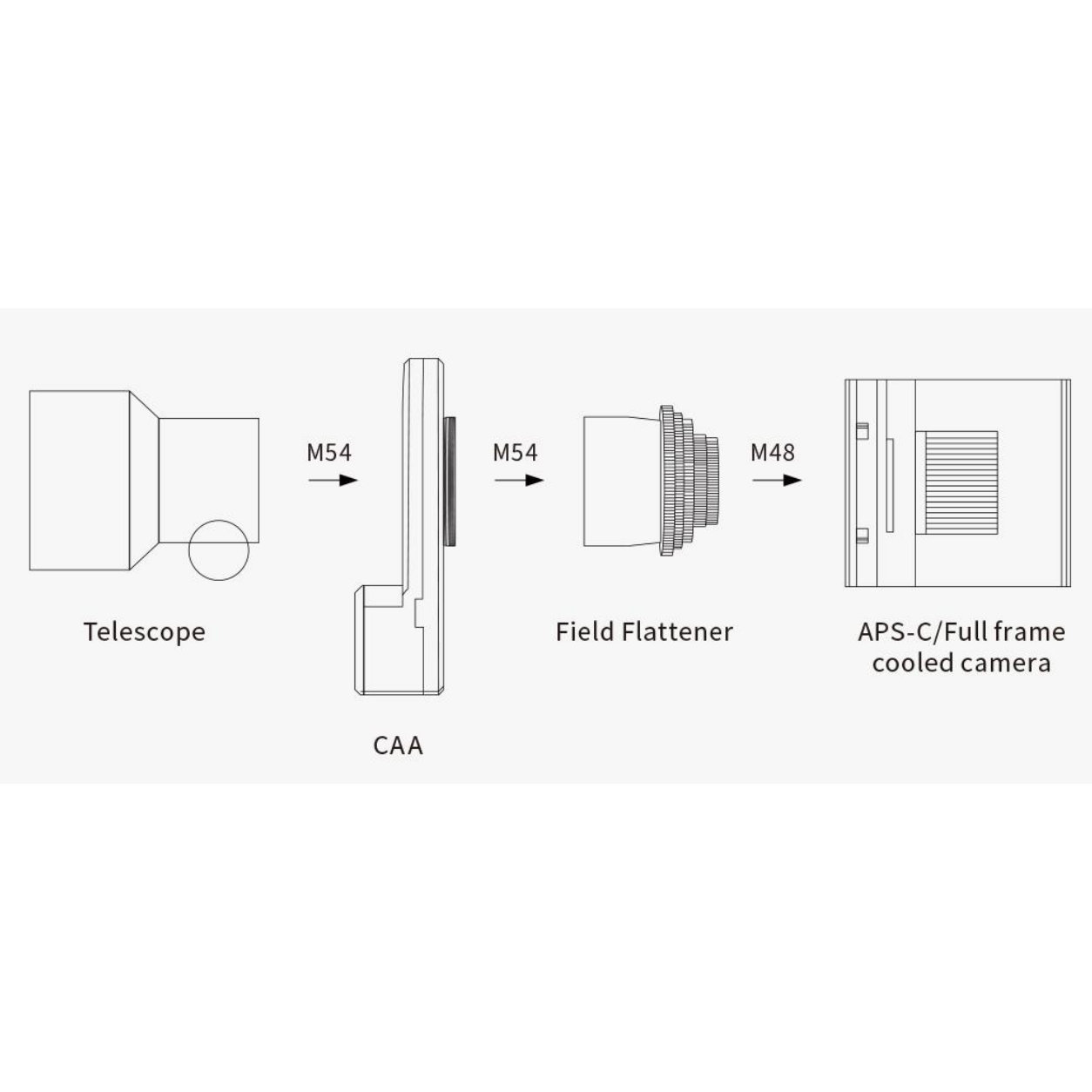

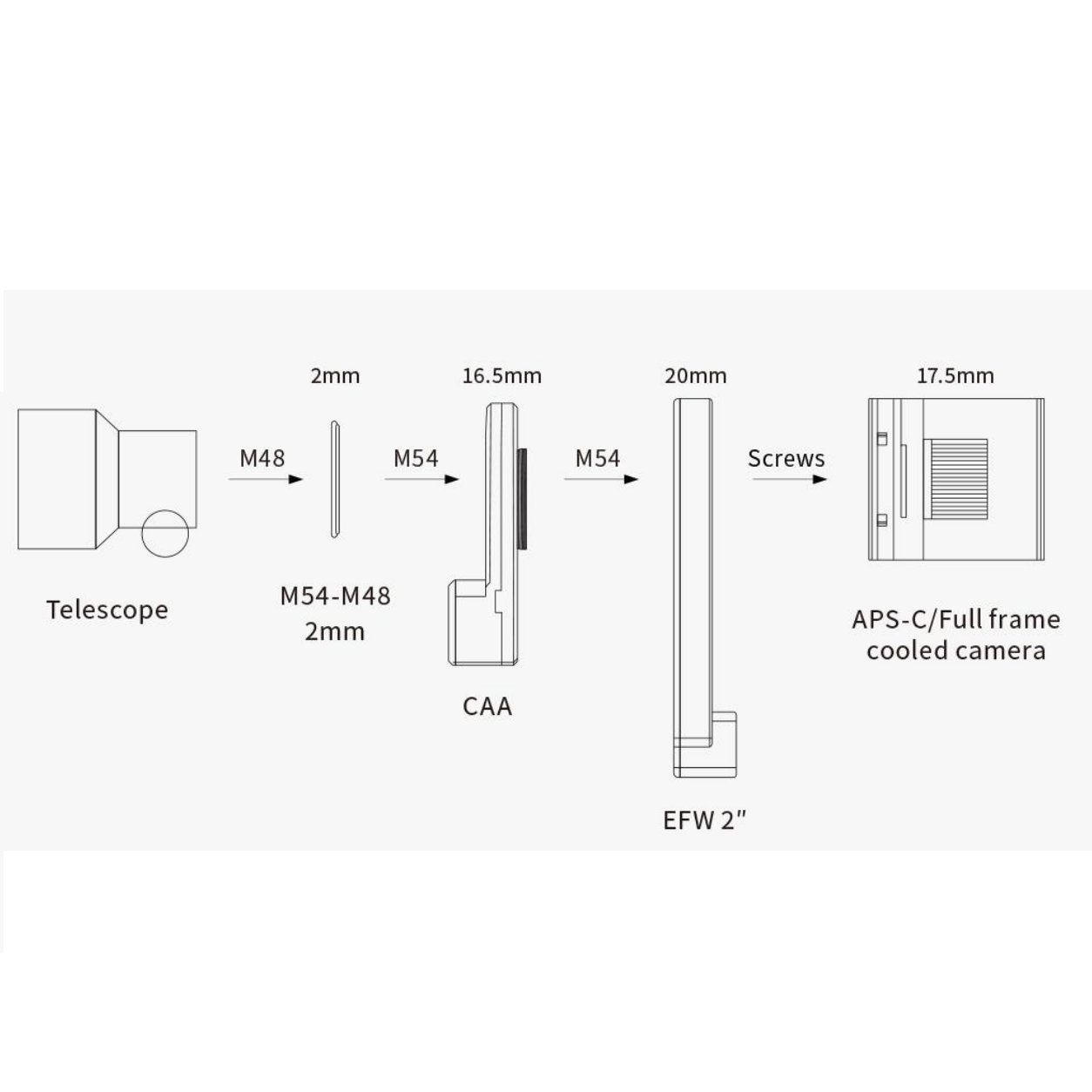

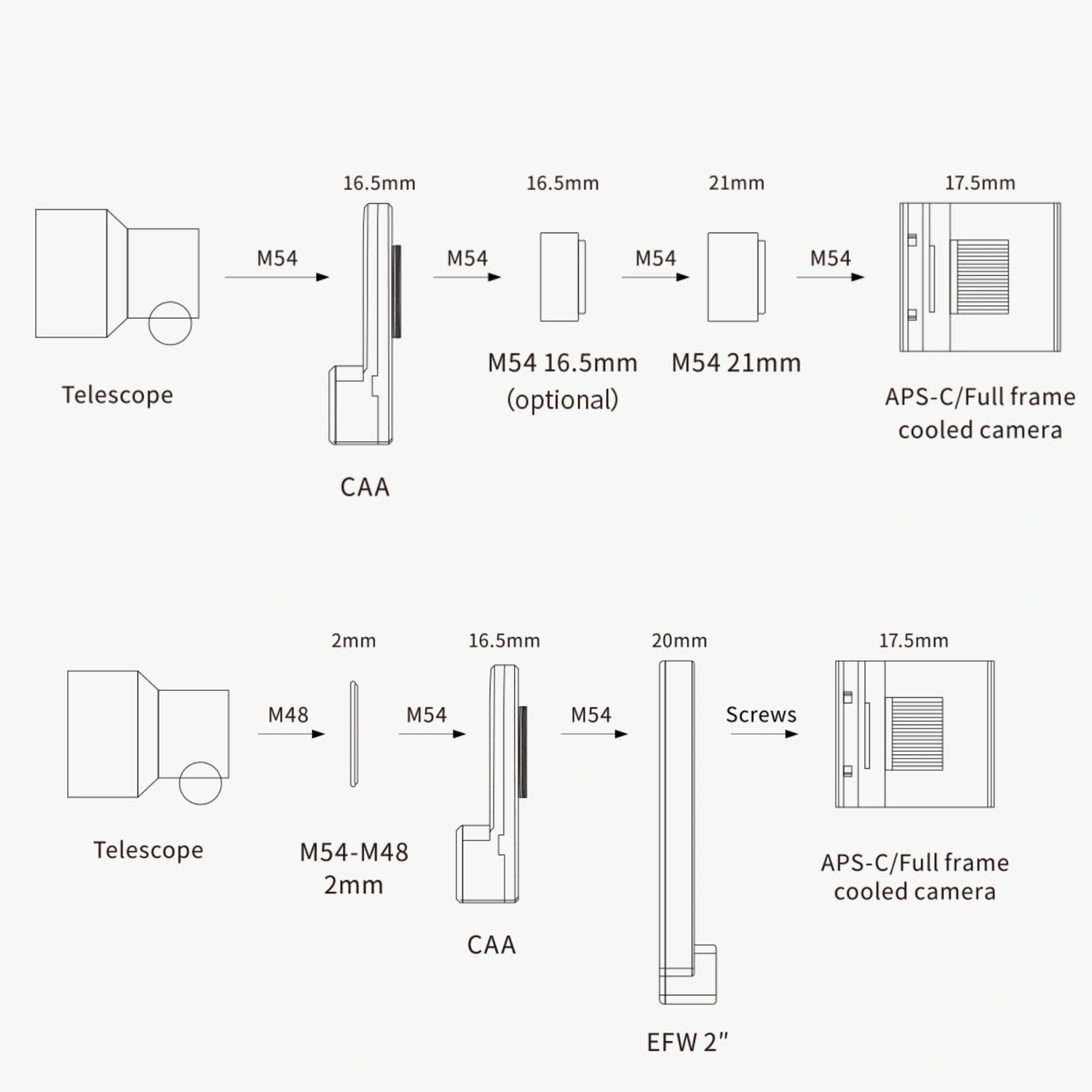

Système Chart
