Description

Pour en savoir plus sur le TILT et pourquoi le corriger, Cliquez-ici !

Pour éviter les déformations en périphérie de vos images, il est très important de bien positionner le capteur perpendiculairement au chemin optique de l'instrument.

Un bon positionnement évite d'une part que les étoiles ne s'étirent en bord de champ de façon disymétrique et, d'autre part, que la netteté de l'image ne soit pas homogène (une partie de l'image est nette tandis qu'une autre partie est floue). Ce placement est d'autant plus crucial si le capteur est de grande taille (format APS-C ou plus). Une plaque de tilt permet de régler l'assiette de la caméra et donc de s'assurer que le capteur est parallèle au plan focal.

Le réglage du tilt s'effectue généralement sur 3 points par l'avant du montage, lorsque celui-ci n'est pas très encombrant, mais dans certains cas le réglage est plus facile par l'arrière, ce que permet cette plaque de tilt T2-TILTER.

Le tirage de la caméra reste inchangé à 17,5 mm

Eléments livrés

• Vis à têtes cylindriques M3X6
• Vis pointeau M4X6

Compatibilité

• Caméras ToupTek avec platine T2 dévissable
• Caméras Altair-Astro avec platine T2 dévissable
• Caméras TS optics avec platine T2 dévissable
• Caméras Omegon avec platine T2 dévissable
• Caméras Bresser avec platine T2 dévissable

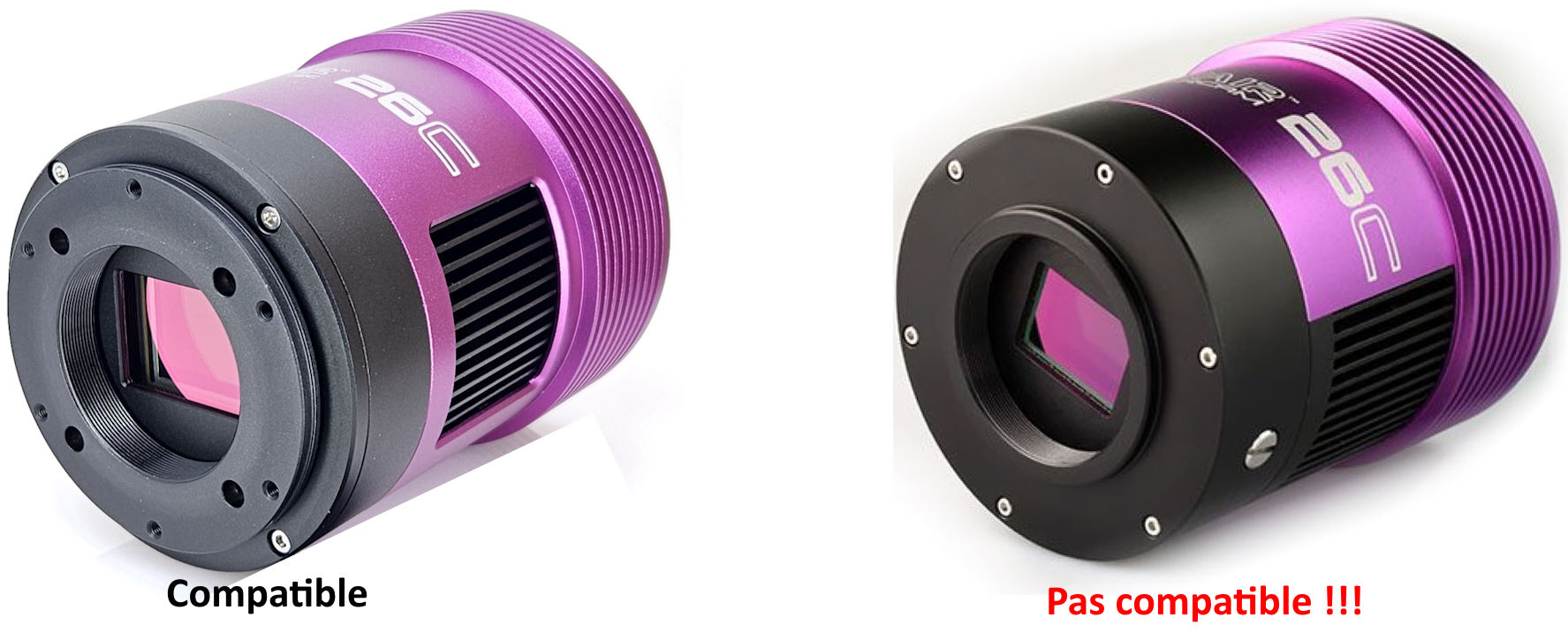

• (voir photo de compatibilité ci-dessus).

Montage de la plaque de tilt T2-TILTER

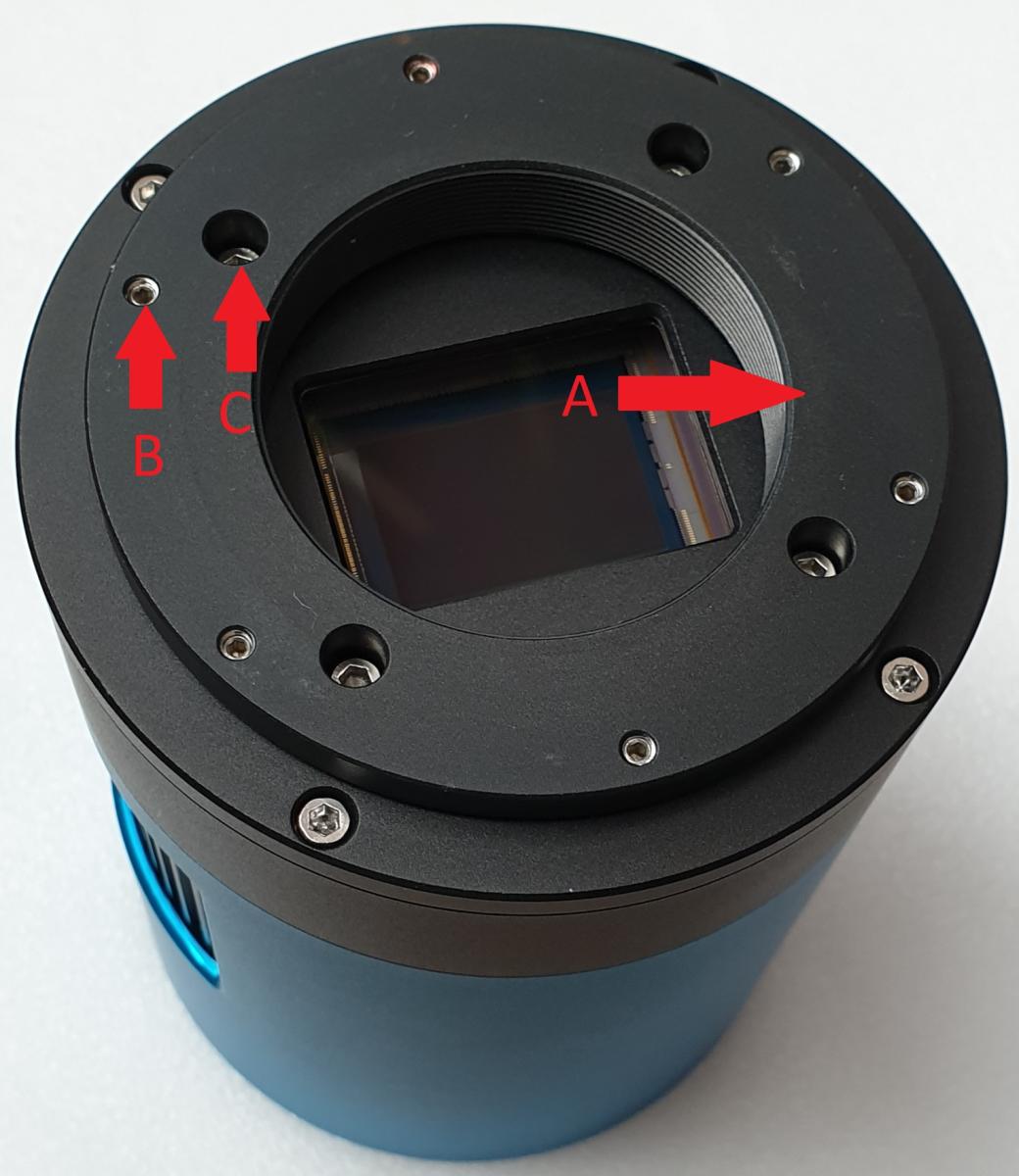

1. Dévissez les vis de maintien de la bague frontale (C)
2. Retirez la bague T2 frontale d'originale, située à l'avant de la caméra. (A)

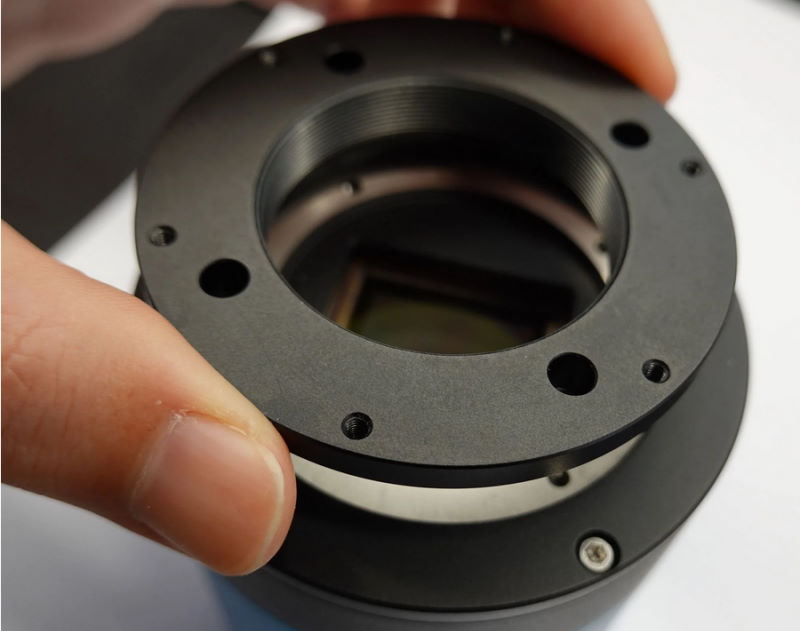

2. Posez la base de la bague anti-tilt T2 sur la caméra en dirigeant les vis d'ajustement du tilt vers l'arrière

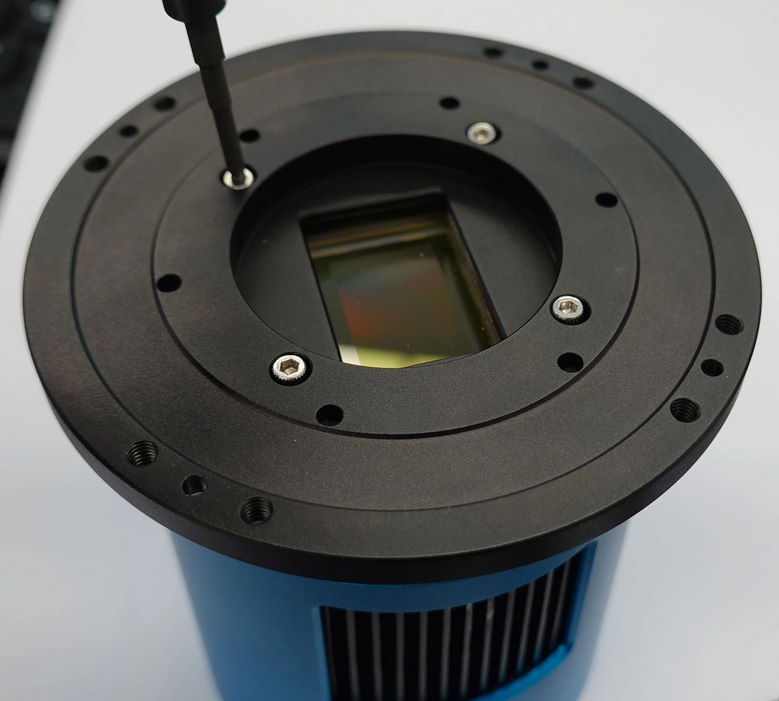

3. Fixez l'ensemble en utilisant les 4 vis que vous avez récupérées sur la caméra

(voir images ci-dessus)
