Description

Pour en savoir plus sur le TILT et pourquoi le corriger, Cliquez-ici !

Lorsqu'on fait une photographie au foyer d'un instrument, ou derrière un correcteur de champ, une des données essentielles influant sur la qualité de l'image est l'orthogonalité du capteur avec l'axe optique. Lorsque votre capteur (APN ou caméra) n'est pas parfaitement orthogonal avec cet axe, l'image sera "bonne" d'un côté et les étoiles seront déformées ou empâtées d'un autre coté. Le bon positionnement du capteur vous assure une parfaite image de bord à bord sans défauts majeurs, induits par les montages mécaniques.

Cette bague existe en plusieurs diamètres, à choisir en fonction de vos accessoires actuels :

• T2 (M42 x 0,75 mm) utilisé très fréquemment en astronomie, il est utilisé pour les caméras à petits capteurs
• M48 x0,75 mm utilisé de plus en plus sur les Newton, les lunettes grand champ et les astrographes, à utiliser de préférence pour les APN et caméras à capteurs de grande dimension
• M63 x1 mm utilisé sur les porte-oculaires 2,5" par exemple, c'est un standard qu'on retrouve sur de nombreuses lunettes astronomiques
• M68 x1 mm utilisé sur les porte-oculaires 2,5" par exemple, c'est le standard ZEISS qu'on retrouve sur de nombreuses lunettes astronomiques
• M82 x1 mm utilisé sur les porte-oculaires 3" et supérieurs, c'est également un standard qu'on retrouve fréquemment.

Toutes ces bagues provoquent un tirage (allonge) de 11 mm lorsqu'ils sont installés (le filetage mâle n'est pas compté puisqu'il entre dans un autre accessoire).

Quelque soit votre instrument, votre correcteur, votre installation actuelle, et vos filetages, vous pouvez imaginer une solution permettant d'intégrer un correcteur de tilt pour obtenir de meilleures images.

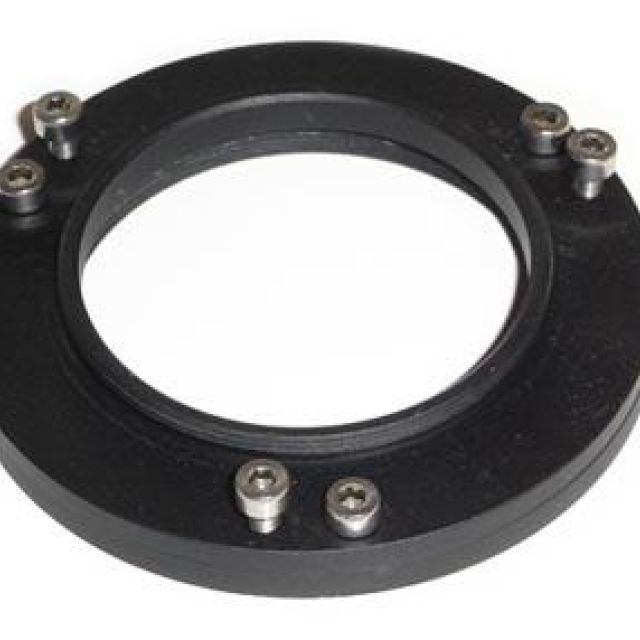

L'utilisation est simple : 3 couples de vis poussantes/tirantes sont placées à 120° autour de la bague et sont réglables de la même façon que des vis de collimation pour une optique par exemple. Quelques essais successifs de réglages et prises de vues permettent généralement d'arriver à de très bons résultats.

Caractéristiques

• TST2Tilter : tirage 11 mm - éléments livrés : bague anti-tilt femelle/femelle + bague T2 mâle/mâle
• TSM48Tilter : tirage 11 mm
• TSJM63 : tirage 11 mm
• TSJM68 : tirage 9 mm
• TSJM82 : tirage 11 mm
