Description
En Bref :
- Permet d’installer le moteur de mise au point Altair AAF USB sur les Maksutov 127 mm
- Compatible avec les modèles Skywatcher, Celestron Astromaster, Orion, etc.
- Ensemble complet prêt à monter, avec courroie, poulies, visserie et collier
- Fabriqué en PETG par impression 3D, haute résistance mécanique et thermique
- Temps d’assemblage estimé : 1 à 2 minutes
- Installation non destructive, sans modification du télescope

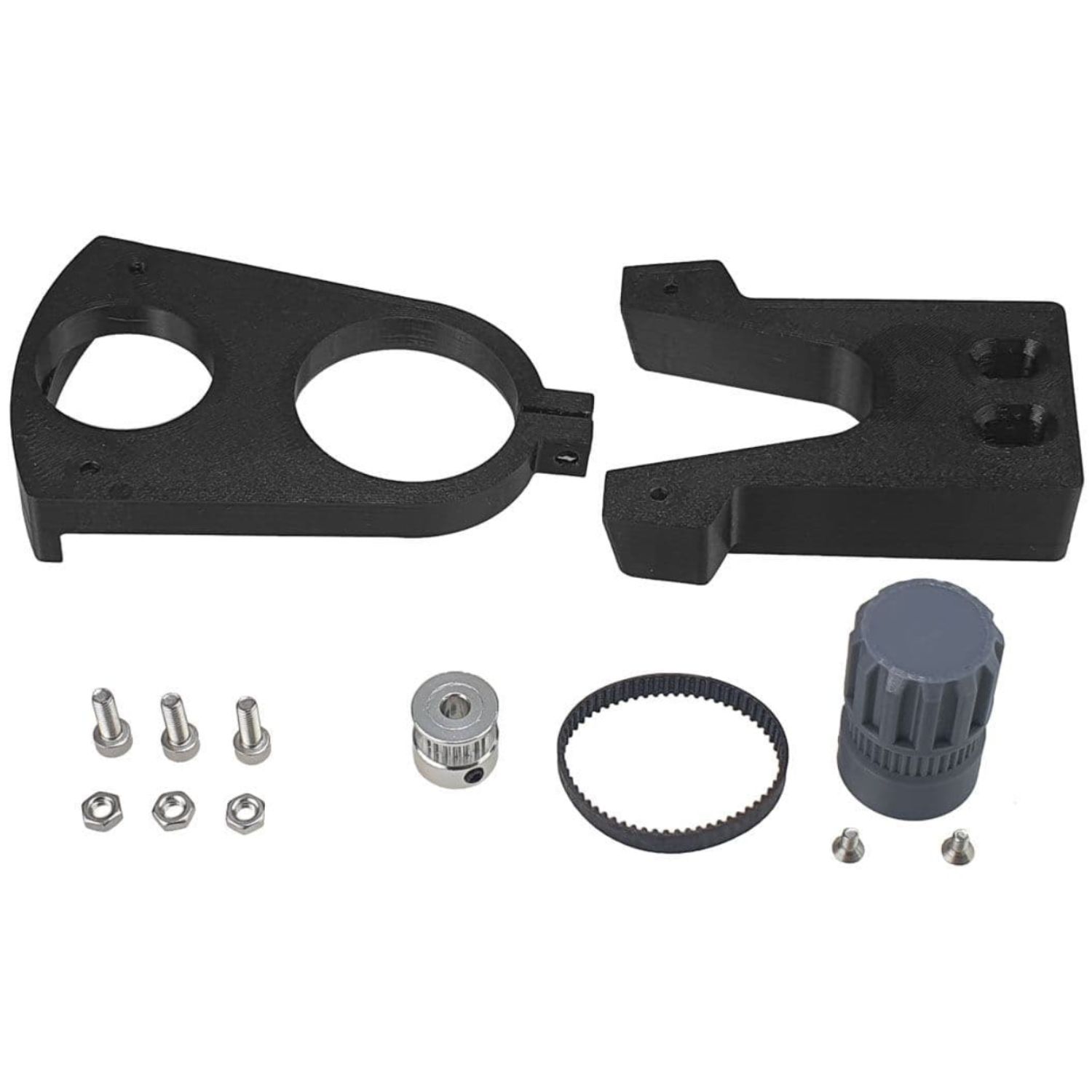

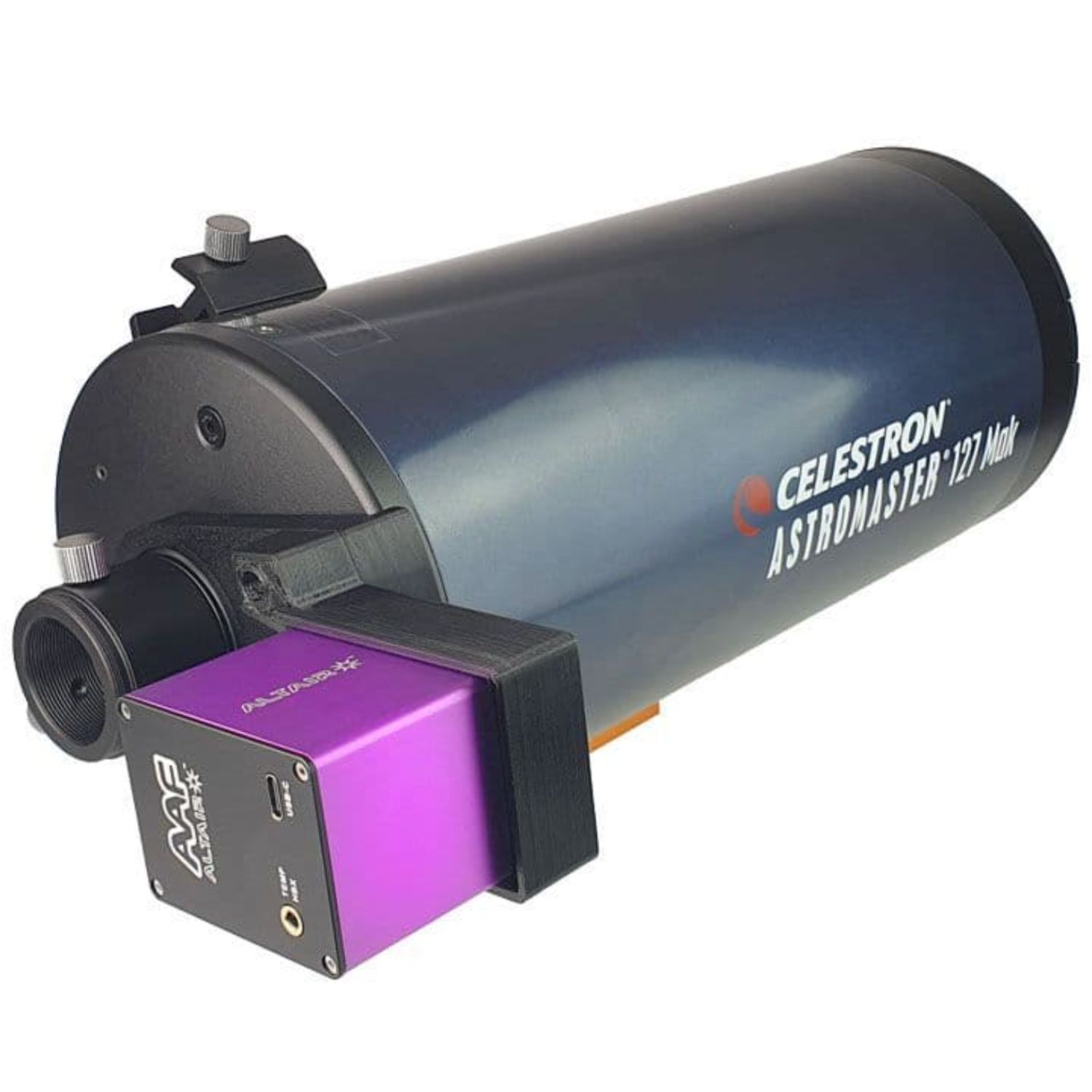

Cette platine de fixation permet d’adapter très facilement le moteur de mise au point Altair AAF USB sur les télescopes Maksutov-Cassegrain 127 mm, toutes marques confondues (Skywatcher, Celestron, Orion…). Elle se fixe à l’arrière du bloc optique, autour de l’adaptateur fileté porte-accessoire, et s’aligne parfaitement avec l’axe de mise au point d’origine. La platine est livrée avec tous les éléments nécessaires, y compris une nouvelle molette crantée à installer en lieu et place de celle d’origine, une courroie crantée, un collier de maintien et la visserie complète.
Le montage est simple et rapide grâce à un design pensé pour un ajustement optimal. Il ne nécessite aucune perçage ni modification du tube. Il suffit de retirer la bague en caoutchouc du bouton de mise au point d’origine, d’y fixer la poulie fournie, puis de positionner la platine autour de l’adaptateur arrière du tube optique. Le moteur Altair AAF se fixe ensuite directement sur le support, aligné avec la courroie. La tension de cette dernière est assurée par les vis de montage latérales.
Cette platine est imprimée en PETG haute qualité, matériau résistant aux UV et aux températures modérées (jusqu’à 80°C). Le produit est réalisé à la commande ; prévoir un délai de 2 à 3 jours pour la fabrication.
Compatibilité
- Télescopes : Maksutov 127 mm Skywatcher, Celestron Astromaster, Orion, (similaires)
- Moteur de mise au point : Altair AAF USB uniquement
- Fixation arrière : se monte autour de l’adaptateur 31,75 mm
Comment rendre le moteur plus simple à débrayer ?
Le moteur AAF tiendra sur la platine avec 2 vis de fixation M4 (fournies dans le "pack" du AAF). Mais du coup pour désolidariser le moteur et récpérer une mise au point manuelle il vous faudra une clé allen, ce qui est assez peu pratique sur le terrain.
Vous pouvez remplacer les vis standard par 2 vis moletées référence VS0037 ainsi que 2 entretoises M4x10 pour obtenir un montage plus simplement débrayable.
Installation
Instructions de montage :
Veuillez consulter les images ci-dessus pour référence. Le montage est très simple et ne prend qu'une minute. Utilisez les photos explicatives fournies pour assembler la platine et votre moteur AAF (vendu séparément). Vous aurez besoin d'un jeu de clés Allen fourni avec le moteur Altair AAF.

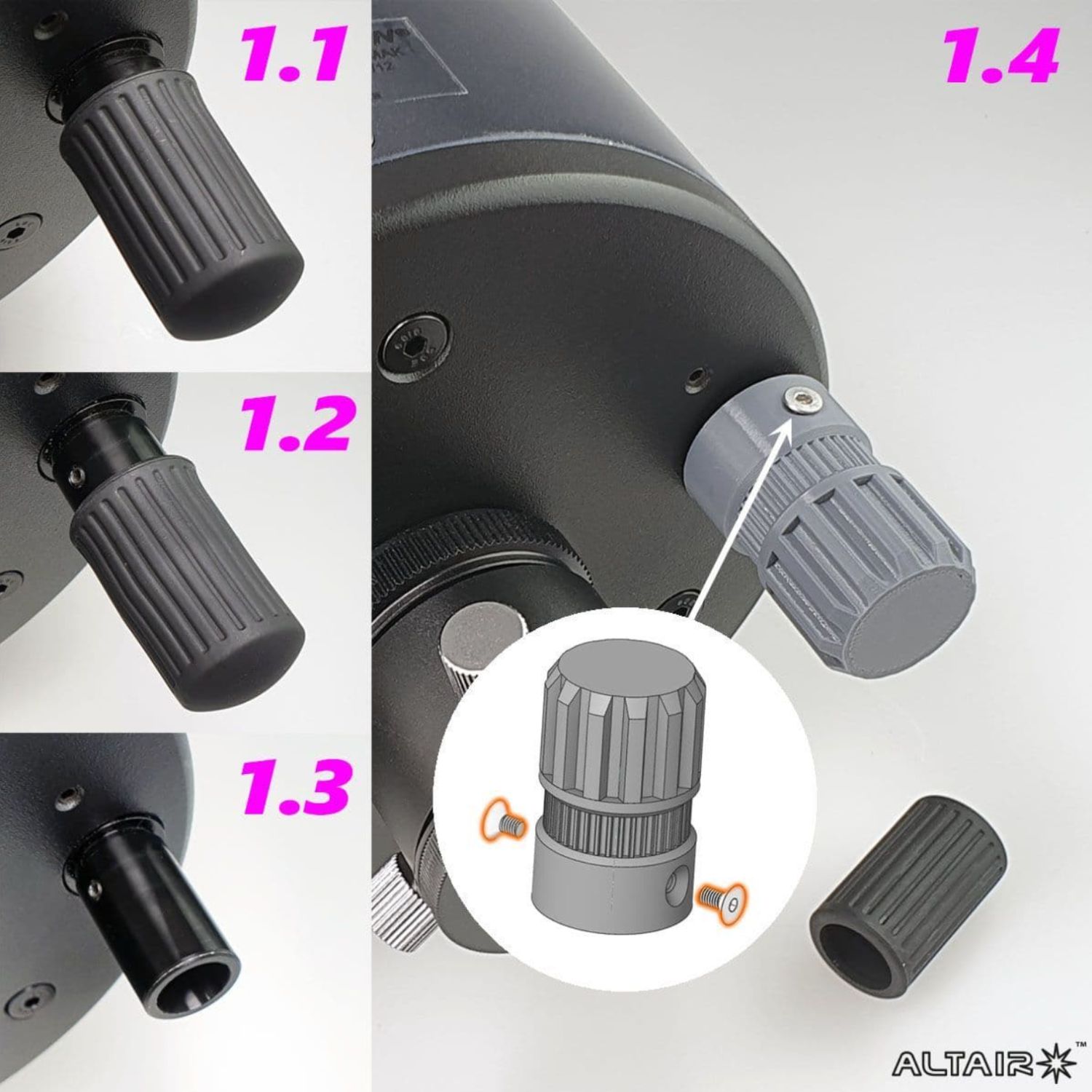

1) Retirez d'abord le cabochon en caoutchouc de la molette de mise au point Mak 127. Pour le retirer, tirez dessus doucement, ce qui est plus facile par temps chaud, car le caoutchouc est plus souple. Insérez votre ongle entre le revêtement en caoutchouc et la molette de mise au point si besoin, puis retirez-la. Replacez-le ensuite par la molette (grise) d'entraînement de la courroie de mise au point fournie et positionnez-la de manière à ce qu'elle ne frotte pas contre le corps du télescope. Serrez ensuite les deux petites vis à tête fraisée M3. Les vis peuvent être un peu difficiles à serrer dans la molette, mais elles s'ajusteront parfaitement (voir figures 1.1 à 1.4).

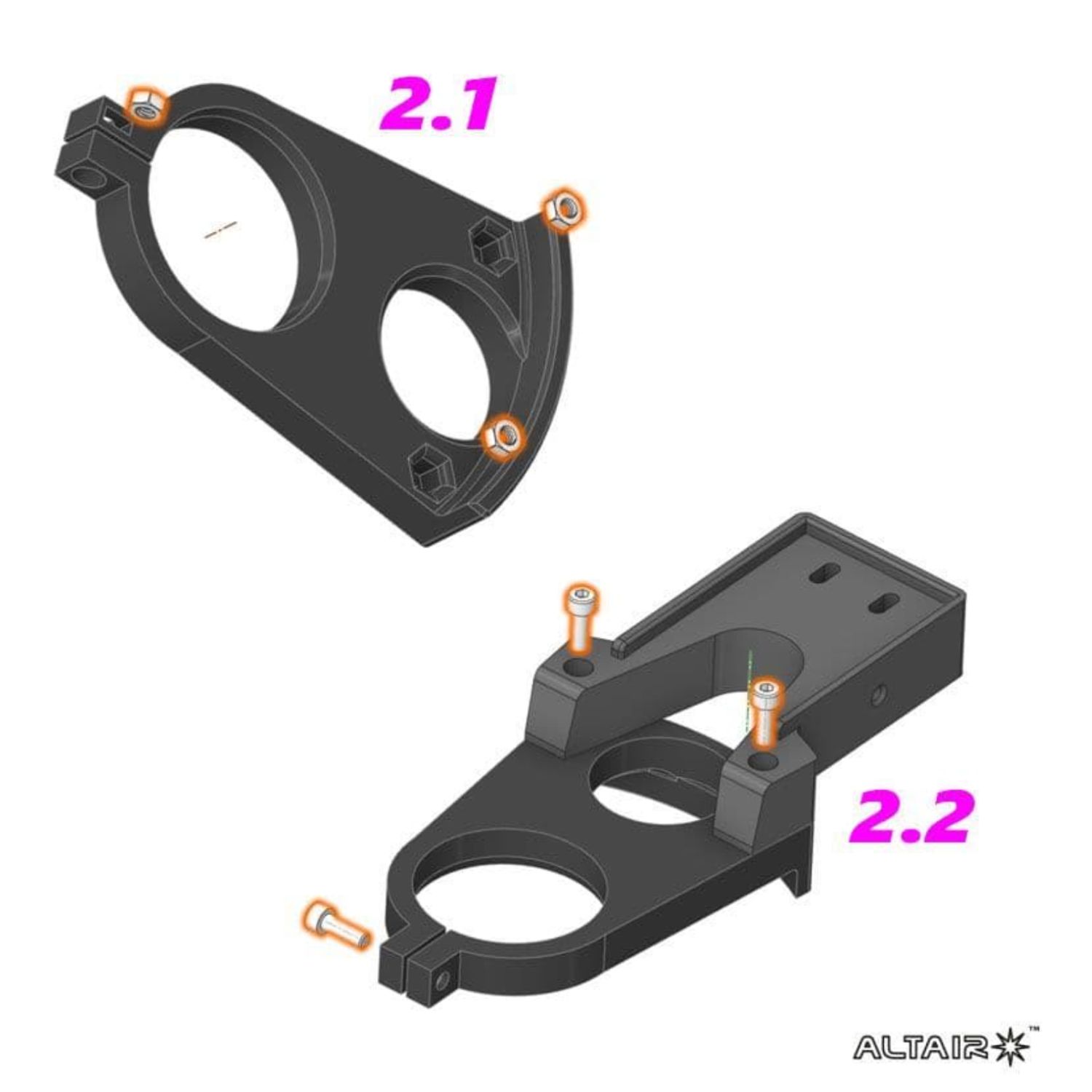

2) Insérez les écrous M4 dans les logements correspondants des pièces du support de montage du porte-oculaire et fixez-les ensemble à l'aide des vis M4 fournies. Il est inutile de trop serrer. Laissez la vis de la pince circulaire légèrement desserrée. (Voir figures 2.1 et 2.2). Il est possible que les vis soient déjà présentes dans la platine il suffit alors de les visser.

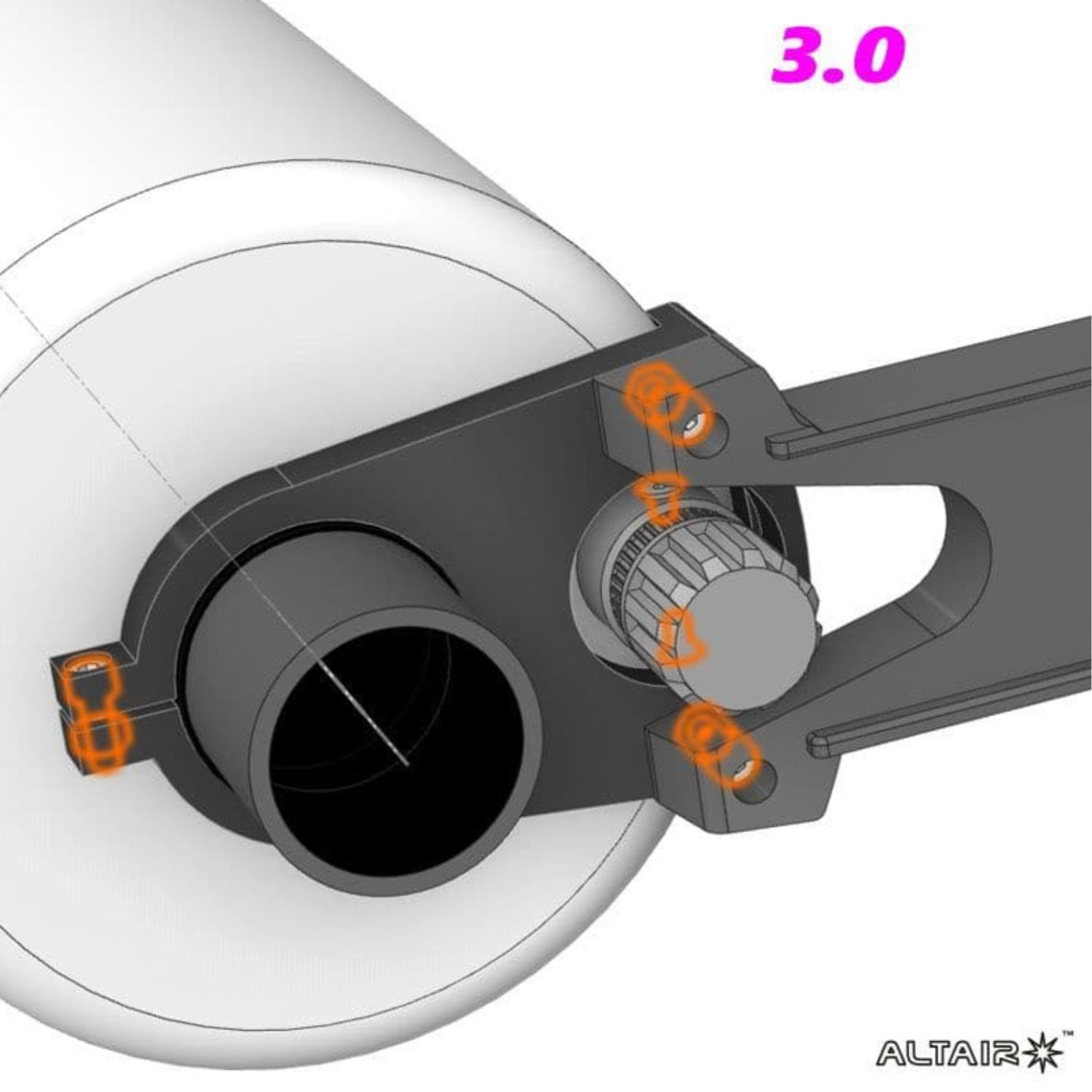

3) En vous référant à la figure 3.0, fixez la pince circulaire sur le porte-oculaires, à l'arrière du télescope (Vous devrez d'abord retirer les vis de serrage du porte-oculaires). Appuyez fermement le support sur la bague moletée à la base de l'adaptateur à emboîtement et serrez la vis M4 pour le fixer fermement contre le télescope.
Remarque : si la bague moletée à la base du porte oculaires du Mak 127 est desserrée, serrez-la convenablement avant de fixer la platine, sinon l'ensemble risque de tourner.

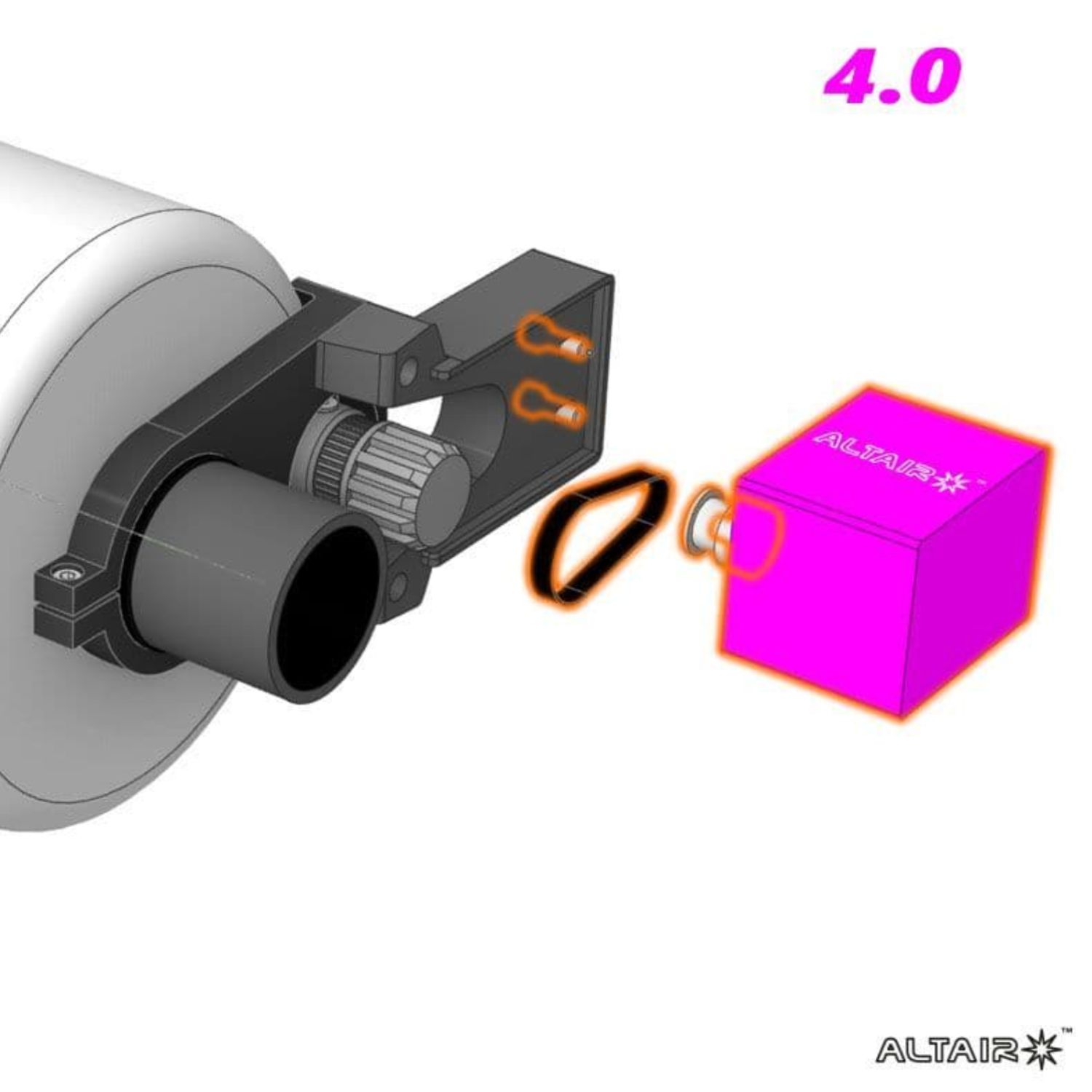

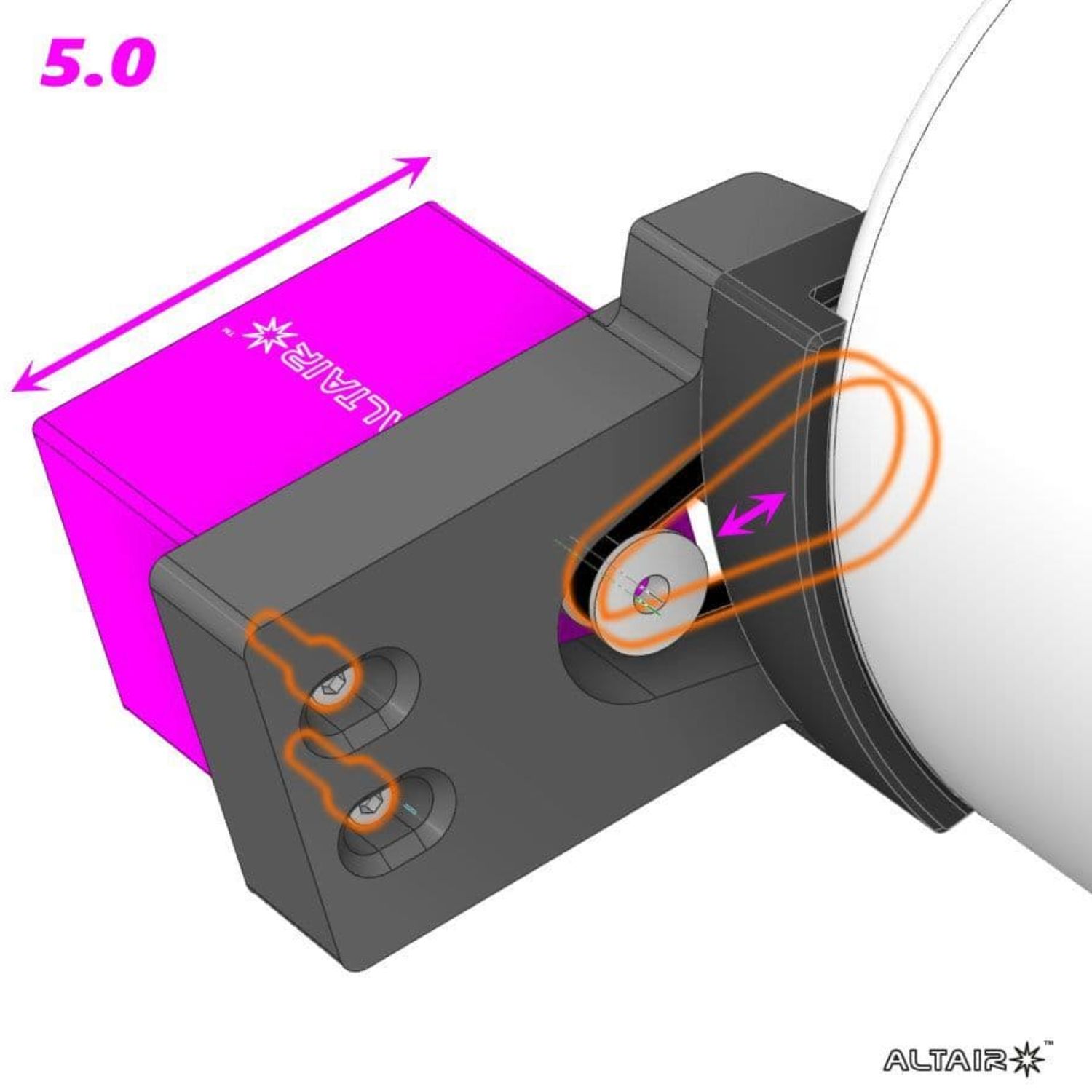

4) Fixez la poulie d'entraînement métallique fourni à l'axe du moteur AAF. Laissez un espace d'environ 0,5 mm entre la partie basse de la poulie et le corps du moteur afin d'éviter tout frottement. Fixez la courroie et, à l'aide de deux vis M4 fournies avec le moteur AAF, fixez le moteur au support de montage. comme illustré à la figure 4.0. 5) Une fois la courroie en place, serrez les deux vis M4 tout en tirant doucement le porte-oculaire USB vers l'extérieur pour tendre légèrement la courroie. Serrez ensuite les vis. Inutile de trop serrer.
C'est tout ! Vous pouvez maintenant utiliser la raquette de commande fournie avec le moteur AAF pour une mise au point approchante, et votre logiciel de capture astronomique préféré pour une mise au point automatique précise.
Caractéristiques
- Type Platine de fixation moteur de mise au point
- Compatible moteur Altair AAF USB Motor Focuser
- Compatible télescopes Maksutov 127 mm (Skywatcher, Celestron, Orion…)
- Matériau PETG (résistant UV et chaleur jusqu’à 80°C)
- Méthode de fabrication Impression 3D (FDM/FFF)
- Système de transmission Poulie crantée + courroie
- Montage Sans modification permanente du tube
