Description

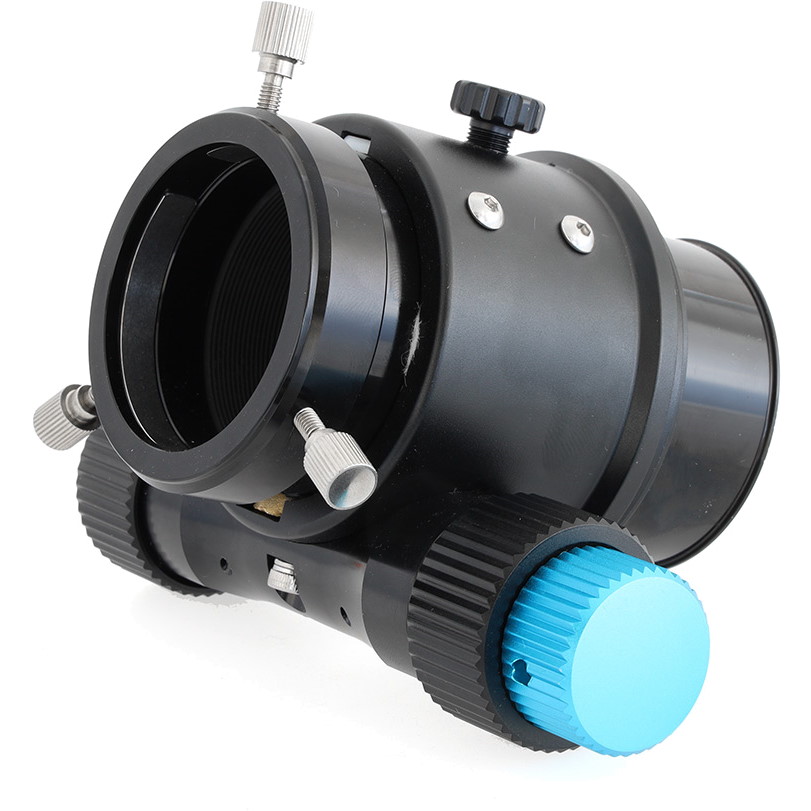

Ce nouveau porte-oculaires coulant 50,80 mm à crémaillère hélicoïdale est idéal pour améliorer les télescopes existants pour obtenir une mise au point parfaite en toute circonstance, y compris avec des charges importantes pour l'astro-photographie... Il est ultra-léger, ultra-court, sans jeux mécaniques, doux, précis, motorisable et adaptable quasiment à tous les instruments du marché !
Mais ce qui fait aussi la qualité d'un porte-oculaires c'est son adaptabilité (sans bricolage) et sa capacité à accueillir les accessoires (grâce à des bagues adaptatrices simples).
En Bref...
- Crayford hybride à crémaillère hélicoïdale ultra-fine et précise sans jeux et sans flexions (proche des performances FeatherTouch)
- Le mouvement est découplé du réglage du pignon et de la crémaillère pour une grande stabilité et un réglage précis même avec une charge maximale de 5 kg
- Molette démultipliée pour une mise au point précise et fine
- Tirage (hauteur) minimum : 64 mm (de la base jusqu'au coulant 50,80 mm) - le tube de mise au point dépasse alors de 33 mm vers l'intérieur seulement.
- La distance de mise au point (partie coulissante) est de 33 mm
- Compatible avec la plupart des télescopes Newton Sky-Watcher avec la bague SK-RAP2 (vendue séparément) sans aucun bricolage !!
- La mise au point est motorisable et compatible ZWO EAF.
- Compatible avec le coulant 50,80 mm à serrage Click-Lock Baader ref. BA-2956251. Attention, cela fait monter le tirage total minimum du porte-oculaires à 79 mm.
- Possibilité de trouver facilement le tirage idéal en utilisant des tubes allonge M54 vissants (facilite grandement l'adaptation visuel / photo) (voir produits complémentaires)
- L'adaptateur coulant 50,80 mm peut être dévissé, l'on obtient alors un filetage femelle M54x0,75 standard pour visser tous types d'accessoires
- Des platines adaptatrices pour tous les types de télescopes courants sont disponibles et sont constamment développés (voir produits complémentaires)

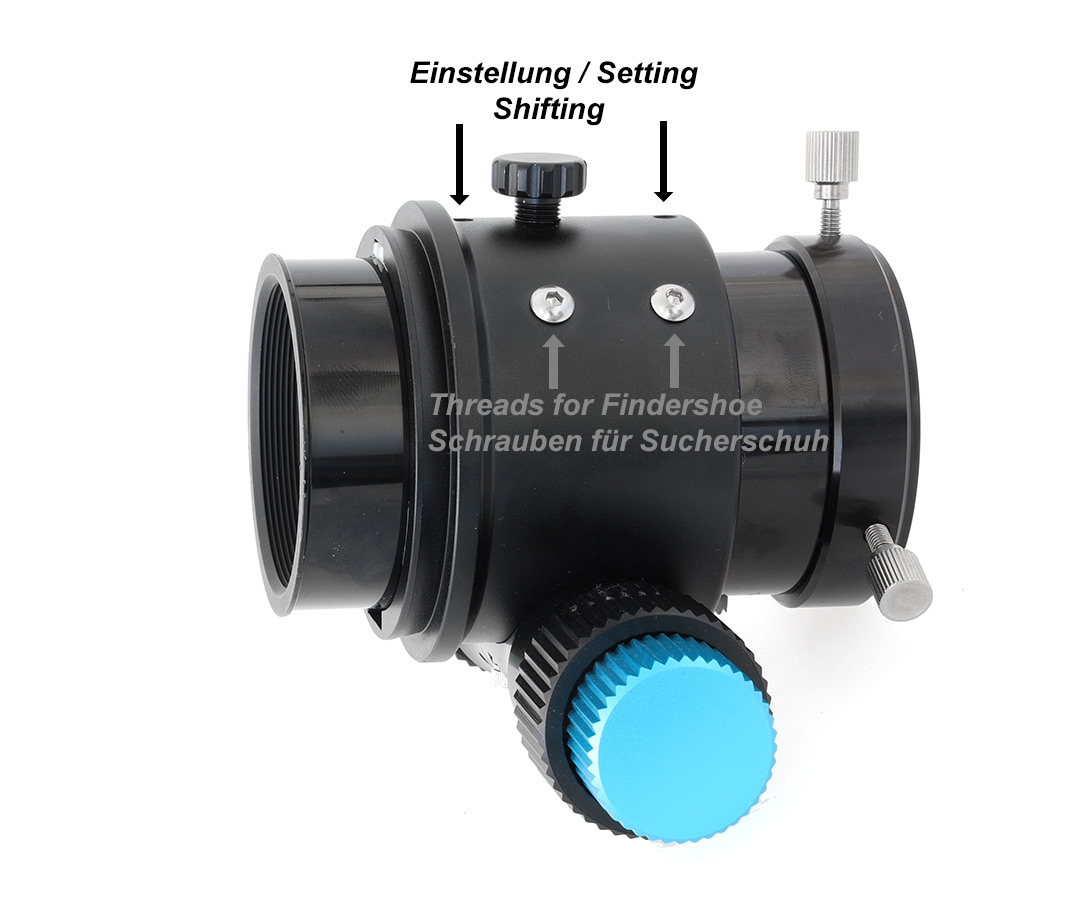

- Emplacement pour embase chercheur disponible (vis incluses) compatible avec l'embase CH0001 (vendue séparément, voir produits complémentaires) pour adaptation sur lunette astronomique par exemple.
TSRAP2DEL le système de mise au point fine et précise pour améliorer un télescope ou pour fabriquer votre télescope
Ce porte-oculaire est idéal pour les télescopes Cassegrain, Schmidt-Cassegrain ou même les lunettes astronomiques. Il s'adapte également aux télescopes de Newton (s'il y a un tirage suffisant). Le porte-oculaire a été développé pour l'astrophotographie, il peut être chargé d'accessoires jusqu'à 5 kg sans flexion.
Il est très intéressant pour régler les problèmes de tirage. En effet, il est très "court" et ne mesure que 64 mm entre la queue d'aronde de 70 mm et le bord du coulant femelle 50,80 mm. Une fois retiré le coulant, vous obtenez un filetage M54x0,75 mm standard femelle avec un tirage total de seulement 49 mm ! Vous pouvez effectuer la mise au point photo sur de nombreux télescopes à tirage faible (à calculer !).
Ce nouveau porte-oculaires est trop "court" pour mon instrument ?
99% des problèmes de tirage proviennent de porte-oculaires trop longs. ce qui est impossible à résoudre.
Dans le cas du RAP2DEL au contraire, la faible hauteur du porte-oculaires vous assure que vous n'aurez jamais ce problème. Cependant si, au contraire, vous manquiez de tirage, il vous suffirait d'utiliser des tubes allonges vissants M54 standard (M54x0,75 mm)...
Les avantages et caractéristiques du RAP2DEL
Vissage des correcteurs via le filetage M54x0,75 mm et possibilité d'utiliser des tubes allonge M54 standard.
Si le correcteur est vissé sur la mise au point, cela évite le tilt et les problèmes de centrage. De nombreux correcteurs proposent le filetage de raccordement M54x0,75 côté télescope. Cela permet un vissage sans problème.

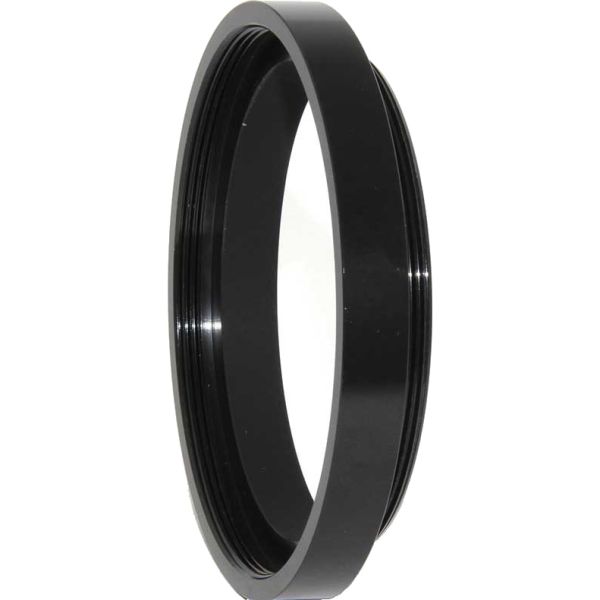

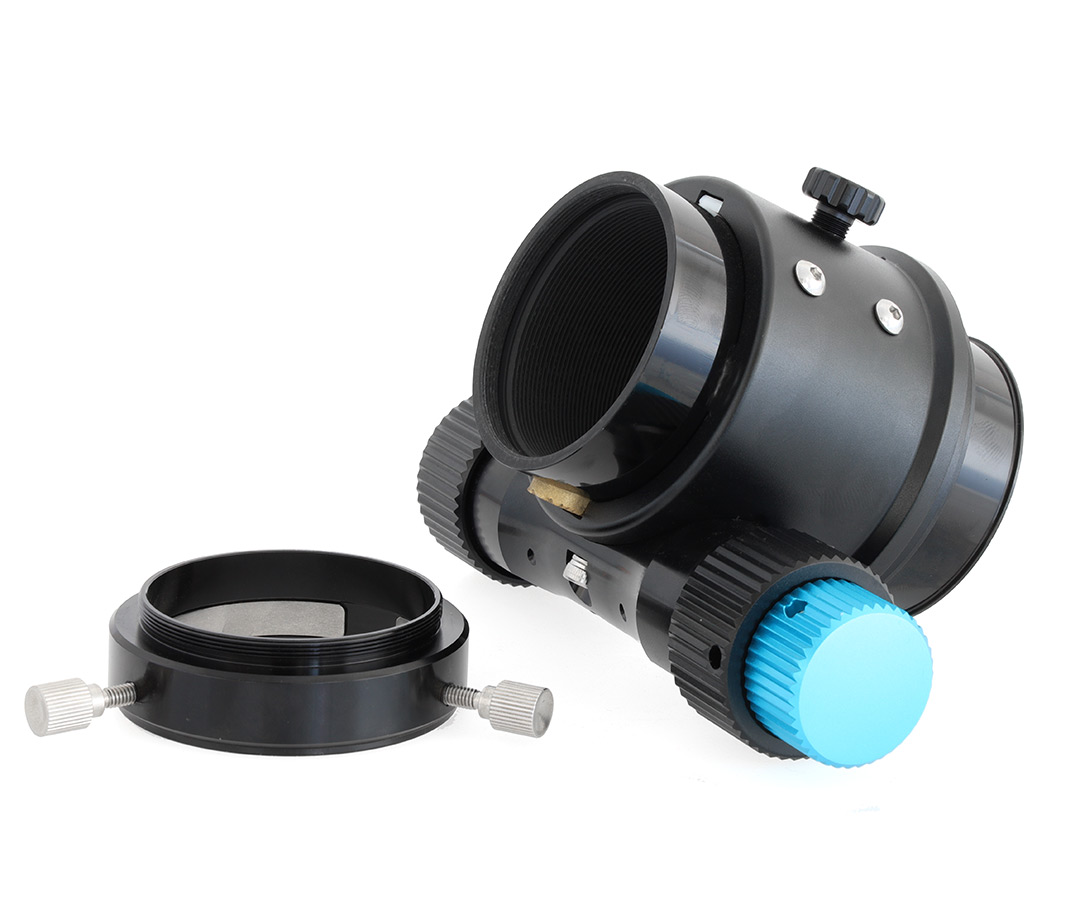

Dévissez simplement l'adaptateur coulant 50,80 mm et vous obtenez un filetage femelle M54x0,75. Cela raccourcit le porte-oculaire de 15 mm (pour faciliter la mise au point au foyer en photo). Des adaptateurs pour d'autres filetages de raccordement tels que M48, M63 ou M68 sont bien sûr disponibles.
L'adaptation du porte-oculaire aux divers instruments
Le RAP2DEL est équipé d'une fixation en queue d'aronde (mâle) côté télescope. La queue d'aronde mesure 70 mm de diamètre à son point le plus large et mesure 6 mm de profondeur. Nous proposons des adaptateurs prêts à l'emploi, par exemple pour les télescopes de Newton de GSO, Kepler, Teleskop-Service ou Sky-Watcher... de sorte que vous l'adapterez à votre instrument sans aucun bricolage !
- L'adaptateur pour télescope Newton Sky-Watcher SK-RAP2 vous permet une adaptation instantanée et parfaite à votre télescope Newton Sky-Watcher !
- La bague TSM54-MPCC permet ensuite de fixer votre correcteur de coma Baader MPCC réf. BA-2458400 A, TSGPU ou TSKomaCorr directement à l'arrière de façon vissante, puis vos autres accessoires (caméra etc...) en sortie à partir du filetage M48 mâle qui "ressort" de l'adaptation.
- L'adaptateur pour lunettes Sky-Watcher EvoStar 80ED et 100ED SKR-RAP2
vous permet une adaptation instantanée et parfaite à votre lunette !!!
- L'adaptateur pour lunettes Sky-Watcher EvoStar 72ED EV72-RAP2
vous permet une adaptation instantanée et parfaite à votre lunette !!!
La bague M5475 A-M56 A permet ensuite de fixer votre correcteur Sky-Watcher 0,85x derrière le RAP2DEL sans plus de difficultés !

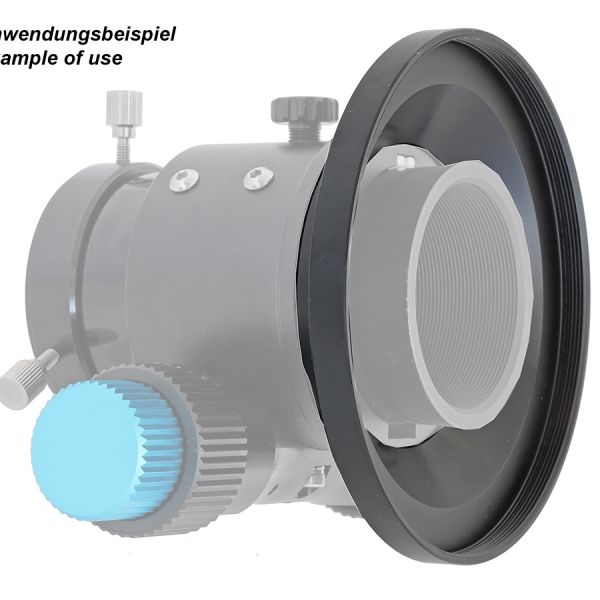

- L'adaptateur pour télescopes Ritchey-Chretien Kepler, GSO, AstroTech et Teleskop-Service, disponible en M90 ref M90-RAP2 ou M117 ref M117-RAP2.
- L'adaptateur pour télescopes Schmidt-Cassegrain (SCT-RAP2) Celestron ou Meade est particulièrement intéressant pour fixer sur votre C5, C6 ou C8 (ou autre Schmidt-Cassegrain)...
- Utilisés ensemble, les adaptateurs M117-RAP2 + SC3-M117 permettent la fixation du RAP2DEL sur les Schmidt-Cassegrain type C11 et C14 sans utiliser le raccord 2" d'origine (moins de vignettage)
- L'adaptateur pour Newton GSO (GS-RAP2) permet d'atteindre un diamètre de 78 mm coté télescope, à compléter par une embase pour newton ou autre adaptation en diamètre 78 mm.
Cet adaptateur est directement compatible avec les télescopes GSO, Kepler, TS Photon, Omegon, AstroTec etc. vérifiez simplement que vous avez bien un diamètre de 78 mm une fois le porte-oculaires d'origine retiré !
- D'autres adaptateurs, par exemple pour différentes lunettes, sont en cours de développement...
Sur demande nous pouvons également réaliser une adaptation spéciale à votre télescope, nous nous ferons un plaisir de vous conseiller. Typiquement vous pouvez vous-aussi fabriquer une platine d'adaptation avec un diamètre de 70~71 mm, une épaisseur de 6 mm et des vis "pointeau" à mi-hauteur. L'adaptation est donc très simple à faire.
Ce système de fixation est assez idéal car il assure un bon maintien du porte-oculaires sur sa platine, et permet d'ajuster le cadrage de celui-ci avant de le "figer". On peut donc l'installer dans toutes les positions imaginables.
Attention : Matériel vendu sur commande du client, étant donné le caractère très particulier de ce type d'accessoires, nous ne les gardons pas en stock. Matériel considéré comme "sur mesure" ni repris ni échangé ni remboursé !
Caractéristiques
Note : La notice est téléchargeable via un lien situé sur votre facture. La facture se trouve en ligne sur votre compte client. Ce lien s'activera une fois votre commande validée et expédiée, vous permettant de télécharger la notice autant de fois que souhaité. Ce lien est nominatif et crypté et ne fonctionne que lorsque vous êtes connecté au site Pierro-Astro' avec votre compte client et que votre commande est expédiée. Les notices ne doivent pas être diffusées, vendues, copiées vers des tiers sans la permission explicite de Pierro-Astro'.

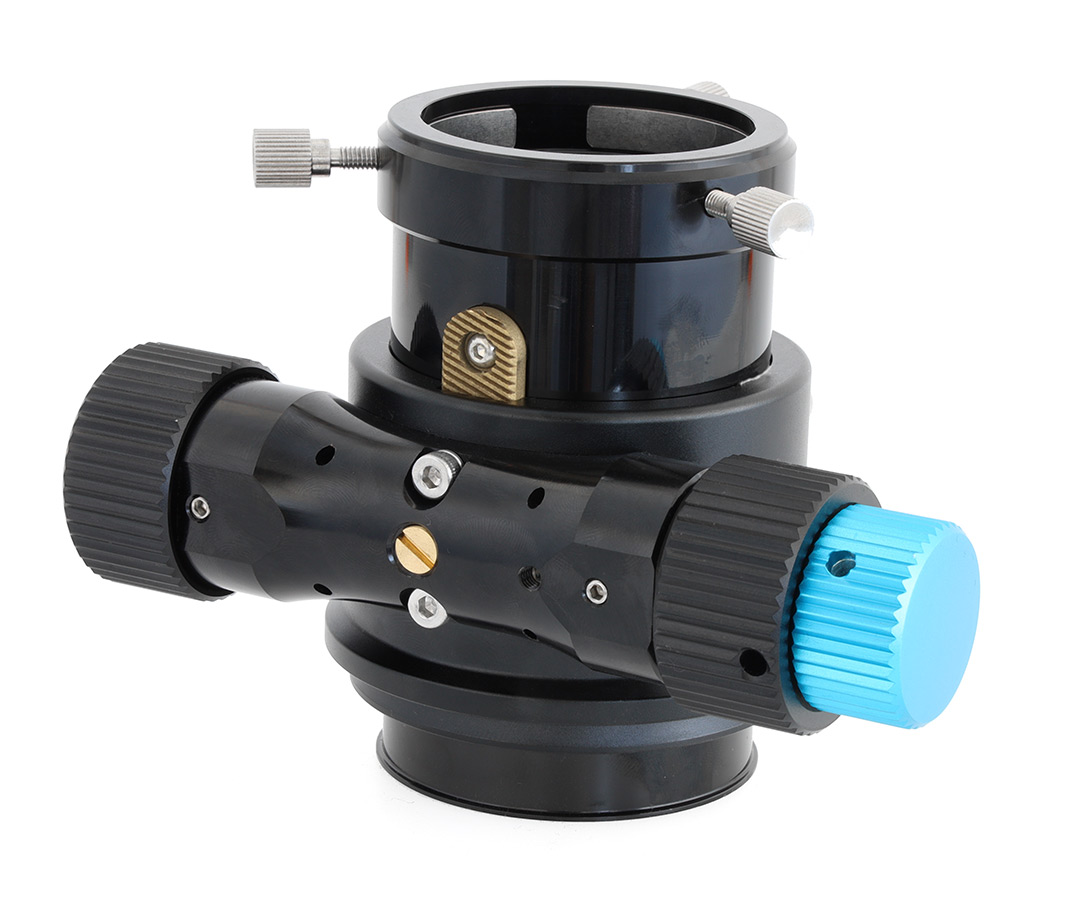

- Type : porte-oculaire RnP - le mouvement et le réglage de la mise au point sont découplés
- Crémaillère hélicoïdale et pignon sans jeux mécaniques avec molette démultipliée pour une grande précision de mise au point
- Capacité de charge : jusqu'à 5 kg sans flexion (3 kg recommandés par Pierro-Astro')
- Réglage : par crémaillère hélicoïdale
- Longueur totale minimale : 64 mm jusqu'au coulant 50,80 mm - le tube d'extension dépasse alors de 33 mm vers l'intérieur du télescope
- Plage de réglage : 33 mm
- Diamètre du tube coulissant : maximum 61,5 mm
- Traitement antireflet interne : oui (bafflage / peinture)
- Connexions côté oculaire : coulant 50,80 mm à serrage annulaire 2 points et filetage femelle M54x0,75 mm
- Hauteur de l'adaptateur M54x0,75 mm vers coulant 50,80 mm : 15 mm (sans compter le filetage M54 mâle)
- Diamètre de la queue d'aronde côté télescope : 70 mm
- Hauteur de la queue d'aronde : 6 mm
Eléments livrés
- Porte-oculaires RnP 2"
- Bague adaptatrice M54 vers coulant 50,80 mm à serrage annulaire
Attention : les platines de fixation sont vendues séparément (voir produits complémentaires)
