Description
Le kit d'autoguidage TS Optics est disponible en 3 diamètres : 50 mm, 60 mm et 80 mm. Chaque kit est un ensemble composé d'une lunette guide avec ses accessoires de montage (anneaux de guidage et pied) et d'une caméra. C'est donc un ensemble d'autoguidage complet et prêt à l'emploi.
Les versions disponibles sont les suivantes :

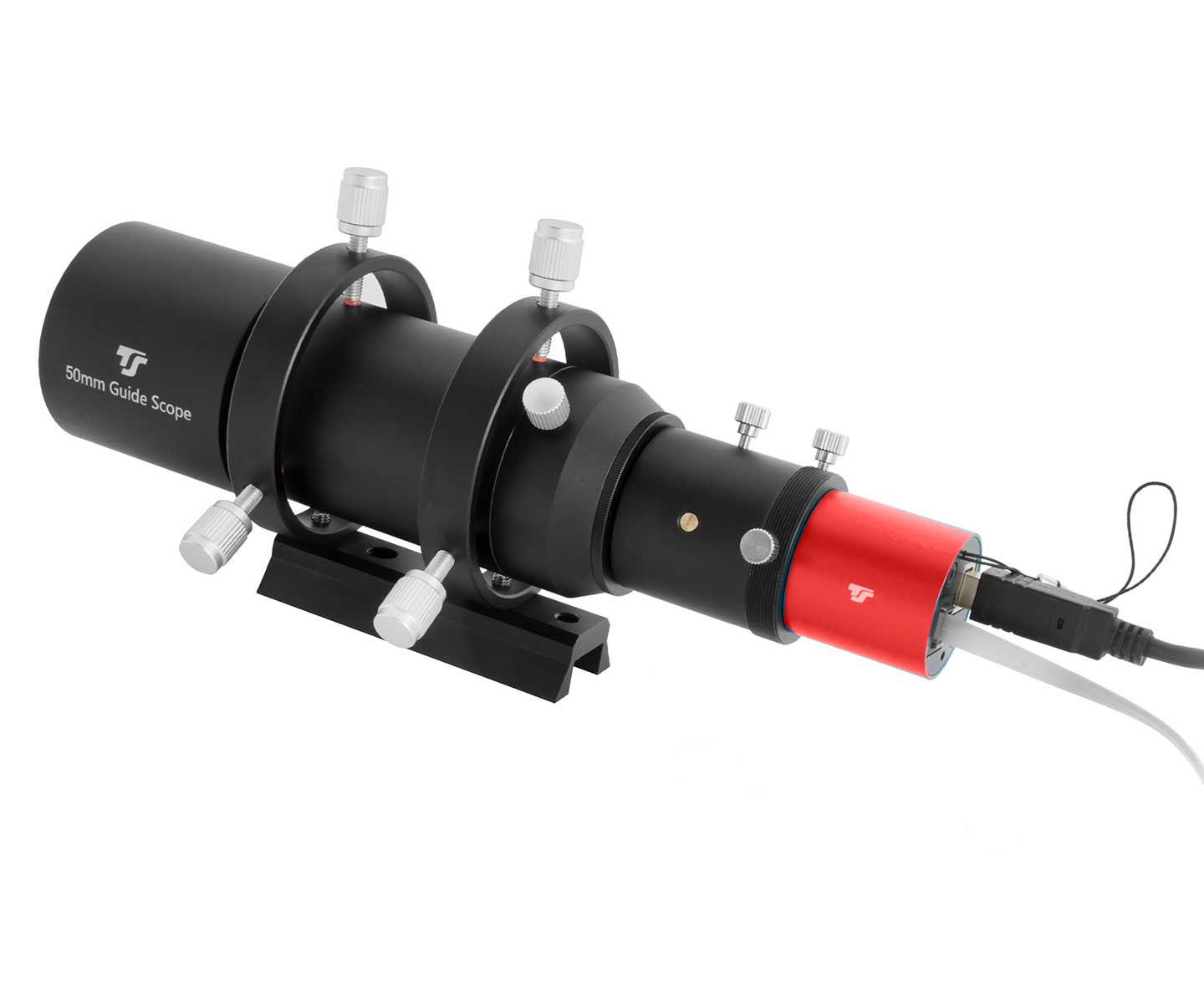

- Kit TSL50D-AG : Lunette guide 50/180 mm + caméra ZWO ASI120MM-Mini pour instruments jusqu'à 700 mm de focale - Poids env. 620 g
- Kit TSL60D-AG : Lunette guide 60/240 mm + caméra ZWO ASI120MM-Mini, pour instruments jusqu'à 1200 mm de focale - Poids env. 560 g
- Kit TSL80D-AG : Lunette guide 80/328 mm + caméra ZWO ASI120MM-Mini, pour instruments jusqu'à 2000 mm de focale - Poids env. 1,1 kg
- TSL80WAG : Lunette guide 80/328 mm coudée + caméra ZWO ASI120MM-Mini, pour instruments jusqu'à 2000 mm de focale - Poids env. 1,2 kg
Ce sont de véritables mini-lunettes guides fournis avec ces kits. Déjà très connues, ces lunettes sont désormais proposées en kit complet à prix très intéressant.
La mini-lunette guide
Chaque lunette guide est fournie avec deux colliers de guidage à décentrement permettant de pointer une étoile guide sans bouger l'instrument principal. Le kit contient également un pied avec fixation type chercheur pour positionner l'ensemble sur votre lunette ou télescope (l'embase fixée au télescope n'est pas fournie, nous en proposons dans les produits recommandés).
Le tube optique est muni d'un doublet achromatique multi-traité anti-reflets de bonne qualité avec un rapport d'ouverture (F/D) court et très lumineux. De meilleure qualité que les optiques des chercheurs généralement rencontrés sur le marché, il délivre des images piquées au centre et vous permettra de trouver des étoiles guide n'importe où dans le ciel. L'optique est protégée par un pare-buée retardant la formation de buée. Nous recommandons toutefois l'utilisation d'une résistance chauffante si les conditions d'hygromètrie sont défavorables.
Le système de mise au point hélicoïdal des modèles 60 et 80 mm est muni d'une vis de pression pour maintenir le réglage de mise au point et d'une vis de serrage pour la caméra.
L'ensemble est conçu pour vous offrir une plateforme d'autoguidage rigide, stable, légère, performante et de qualité, sans avoir besoin d'un instrument secondaire.
La caméra de guidage ASI120MM-Mini
Très performante, cette caméra monochrome est parfaitement adaptée à sa fonction d'autoguidage et permettra une image fine et précise. Elle offre en outre d'excellentes capacités d'imagerie planétaire monochrome. (Voir fiche technique de la ZWO ASI120MM Mini).
Cette caméra performante et toute petite est reliée en USB 2.0 à votre PC d'un côté et à la monture via le câble ST-4 de l'autre. Pour l'autoguidage, les logiciels gratuits tels que PHD-Guiding sont recommandés, mais les pilotes ASCOM sont également compatibles avec n'importe quel autre logiciel de guidage.
Le support de guidage
Chaque instrument est livré avec son support d'autoguidage avec anneaux en métal, pied et support. Le tube optique est maintenu par des vis de positionnement avec embout plastique évitant d'abimer la peinture du tube et assurant un "grip" maximum. Ces éléments mécaniques sont en métal et très rigides, afin d'éviter les flexions. Le faible poids rajouté par cette solution est très intéressant car cela ne surcharge pas votre monture et vous permet, le cas échéant, d'envisager l'autoguidage sur des montures de faible capacité type CG5-Goto, EQ3,2 Goto, etc...
Les anneaux de guidage fournis sont à la fois très rigides et légers, ce qui permet de d'envisager un autoguidage performant. Ils sont vissés dans un profilé qui empèche leur rotation intempestive et le faible poids du chercheur + caméra de guidage est parfaitement adapté à leur capacité de charge. Ils sont munis de 3 vis de serrage à 120°, elles-même équipées d'embouts en Nylon afin d'éviter d'abimer le revêtement de la lunette guide.
- Les modèles 50 mm et 60 mm ont un pied type chercheur (mini-vixen) standard compatible avec la plupart des embases chercheur standard et avec les embases que nous proposons sur nos pages.
- Le modèle 80 mm est fourni avec un pied type Vixen (queue d'aronde) compatible avec les platines femelles type Vixen standard.
Ce kit complet d'autoguidage est une véritable solution clé en main pour le guidage qui nous a séduit par
- La possibilité de choisir le diamètre de son choix en fonction de l'instrument principal
- Le faible poids (plus besoin d'un instrument secondaire pour le guidage) quelque soit le kit choisi
- La facilité de mise en oeuvre (aussi simple à installer qu'un chercheur)
- La rapidité d'utilisation (la mise au point peut rester réglée d'une fois sur l'autre)
- La qualité de fabrication globalement de bon niveau
- L'optique performante quelque soit le diamètre
- Un kit complet avec caméra et prix attractif
- Les anneaux et le support complet intégré et très rigide
- La mise au point et le cadrage faciles
Comment fixer cette lunette guide sur votre télescope ?
- Télescope Schmidt-Cassegrain : Fixez une embase chercheur pour Schmidt-Cassegrain ref CH0004 avec 2 vis 8/32 au filetage américain ref. VS0019,16, voir produit complémentaires.
- Télescope de Newton ou lunette avec colliers : Fixez une embase chercheur plane ref. CH0003 sur l'un des colliers du télescope ou de la lunette, utilisez une vis Kodak ref. VS0010 ou une vis M6 (selon type du colier)
- Autrement vous pouvez tout à fait utiliser l'embase pour chercheur standard déjà présente sur votre tube optique la plupart du temps :-)
- Si vous souhaitez remplacer la qeue d'aronde type Vixen d'origine du modèle de 80 mm par une queue d'aronde type chercheur mini-Vixen standard, nous vous recommandons la queue d'aronde FindFFT21
Caractéristiques
Note : La notice est téléchargeable via un lien situé sur votre facture. La facture se trouve en ligne sur votre compte client. Ce lien s'activera une fois votre commande validée et expédiée, vous permettant de télécharger la notice autant de fois que souhaité. Ce lien est nominatif et crypté et ne fonctionne que lorsque vous êtes connecté au site Pierro-Astro' avec votre compte client et que votre commande est expédiée. Les notices ne doivent pas être diffusées, vendues, copiées vers des tiers sans la permission explicite de Pierro-Astro'.
- Lunette guide de 50, 60 ou 80 mm avec objectif doublet achromat FMC anti-reflet
- Porte-oculaire hélicoïdal rotatif (60 et 80 mm) ou porte-oculaires coulissant (50 mm)
- Anneaux de guidage + vis de maintient avec embouts Nylon
- Support chercheur (50 mm et 60 mm) ou Vixen (80 mm)
- Caméra d'autoguidage ZWO ASI120MM-Mini monochrome USB 2.0
Eléments livrés
- Lunette guide 50, 60 ou 80 mm TS Optics (au choix)
- Caméra de guidage avec pilotes et câbles
- 2 anneaux de guidage
- 1 support avec pied type mini-vixen pour embase chercheur (50 ou 60 mm) ou type Vixen (80 mm)
- 6 vis de positionnement (3 pour chaque anneau)
