Description

La ligne de caméras refroidies spécialisées pour le ciel profond de Player-One est la ligne de produits la plus avancée dans l'histoire de la marque. Ils ont commencé ce projet à partir de 2021, à travers de nombreuses modifications et reconstructions successives dans une recherche permanente d'optimisation, de qualité, et de fiabilité. Ils sont enfin parvenus à réaliser cette version finale.

Pierro-Astro' est très fier de présenter cette ligne de caméras qui nous paraît comme très aboutie et une nouvelle marque de qualité pour les astronomes les plus exigeants.

En Bref :

• Caméra refroidie pour imagerie DSO avancée
• Capteur couleur Sony IMX455 AQK-K plein format (24x36)
• Résolution maximale de 9576x6388, 61 mégapixels
• Taille de pixel de 3,76 µm, diagonale de 44,3 mm
• Format plein cadre (36 mmx24 mm), idéal pour l'imagerie DSO professionnelle
• Mémoire cache DDR3 de 512MB, réduit le bruit de lecture
• Technologie STARVIS de Sony pour une meilleure sensibilité
• Connectivité Type-C USB3,0
• Filetage M54 / Tirage 17,5 mm

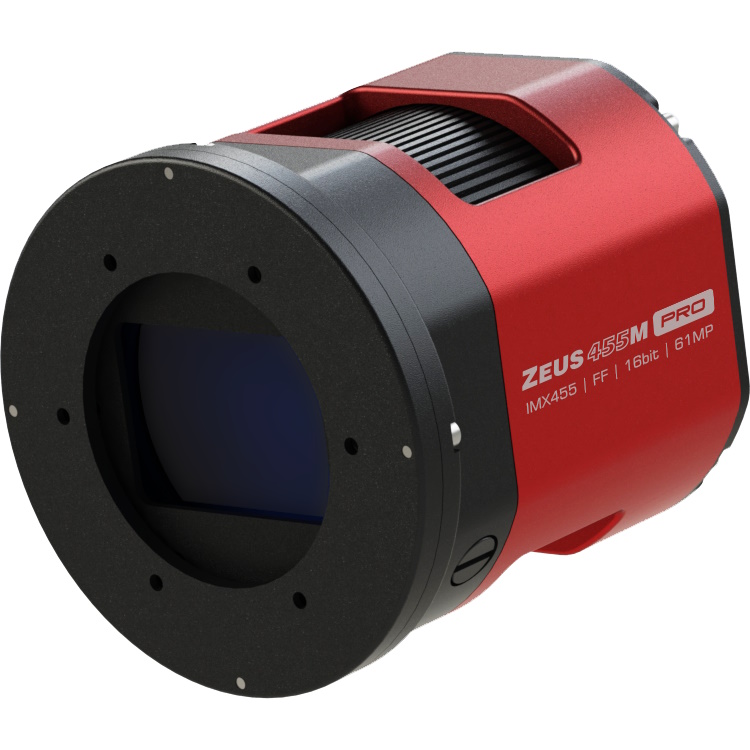

Nouveau Design de Pointe

Un polygone comme l'hexagone régulier comme les caméras Player One rendent les caméras refroidies DSO plus belles et pratiques. Après de nombreux essais, nous avons fixé le style final, qui utilise un octogone scientifique et technologique pour construire la ligne principale du corps et 4 côtés sont une surface cambrée, complétée par des chanfreins arrondis pour atteindre à la fois rigidité et flexibilité. La pièce avant est ronde pour éviter la diffraction sur RASA. Le rouge, semblable à un feu d'été, est assorti au noir sobre et stable, et le processus de givrage super-fin sur toute la surface rend la caméra luxueuse et cool, tout en conservant le style de Player One.

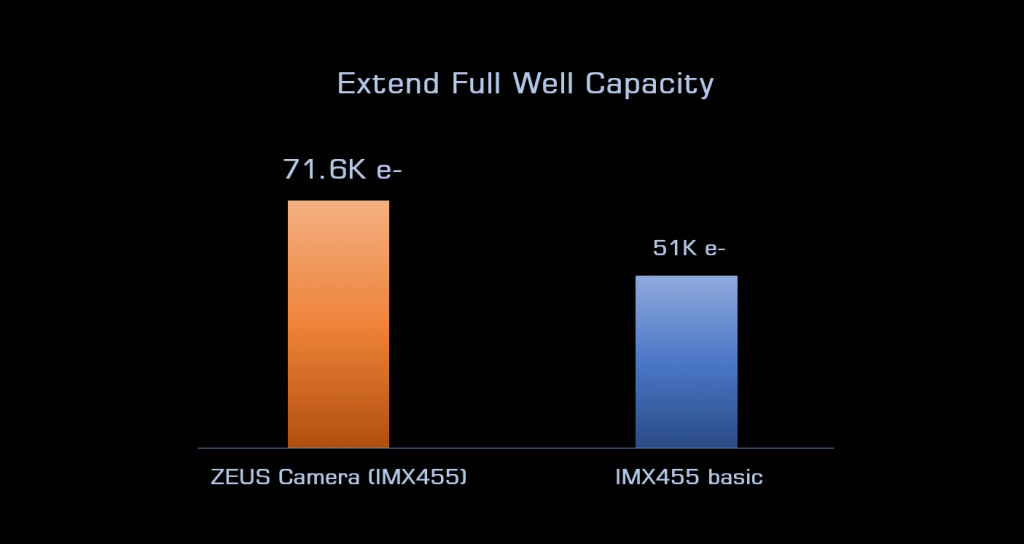

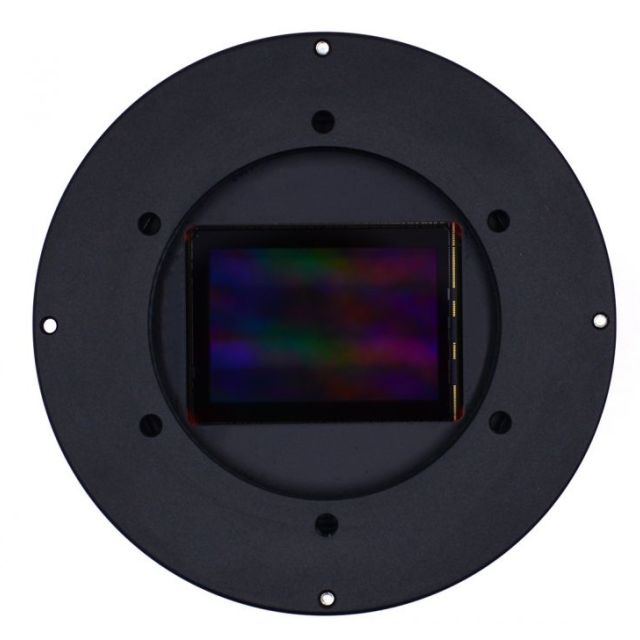

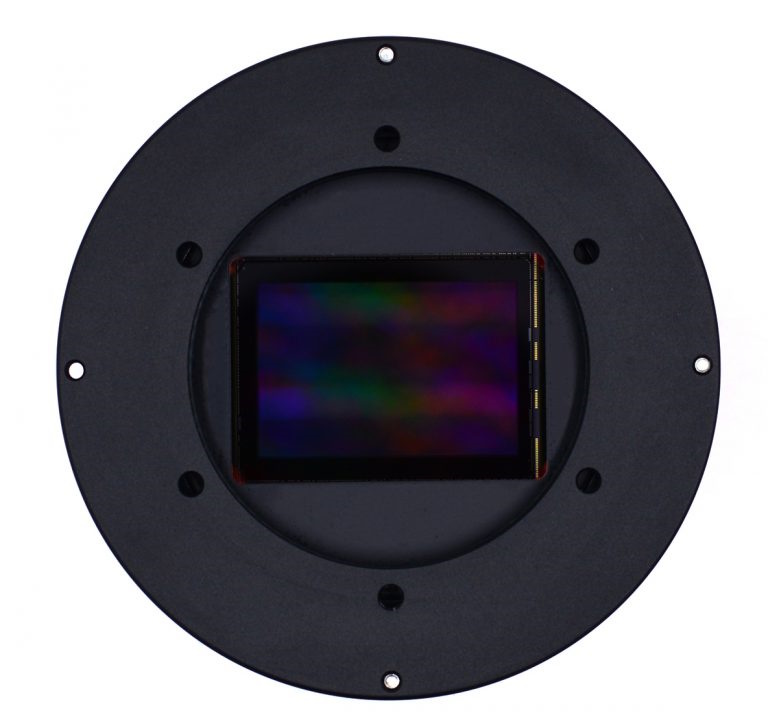

La caméra refroidie ZEUS 455M Pro développée par Player One Astronomy est conçue pour l'imagerie DSO avancée. Elle adopte le capteur couleur de format plein cadre de qualité industrielle Sony IMX455 AQK-K. La taille de pixel de 3,76 um permet capacité élecrtonique de 71,6 Ke avec un total de 61 MP (la résolution est de 9576*6388), et la diagonale est de 44,3 mm.

Platine anti-tilt à 4 Points avec réglage par l'arrière

Lors de la prise d'objets du ciel profond, l'utilisation d'une plaque d'inclinaison du capteur peut obtenir une courbure de champ beaucoup plus petite du télescope. Nous adoptons un ajustement arrière et une plaque d'inclinaison à 4 points, ce qui présente de nombreux avantages à l'usage.

Le tampon d'ombrage en éponge haute densité intégré peut bloquer la lumière des fentes latérales sans aucune fuite latérale.

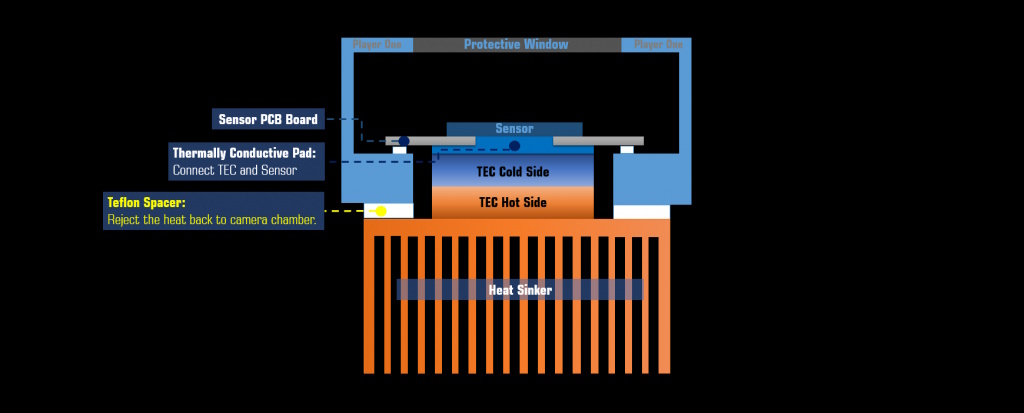

Refroidissement efficace et performant

La série de caméras refroidies de Player One utilise une unité de refroidissement TEC à 2 étages. Après avoir amélioré la conception de la structure pour rejeter la chaleur vers la chambre de la caméra, le Delta-T de la caméra Zeus peut atteindre environ 35°C.

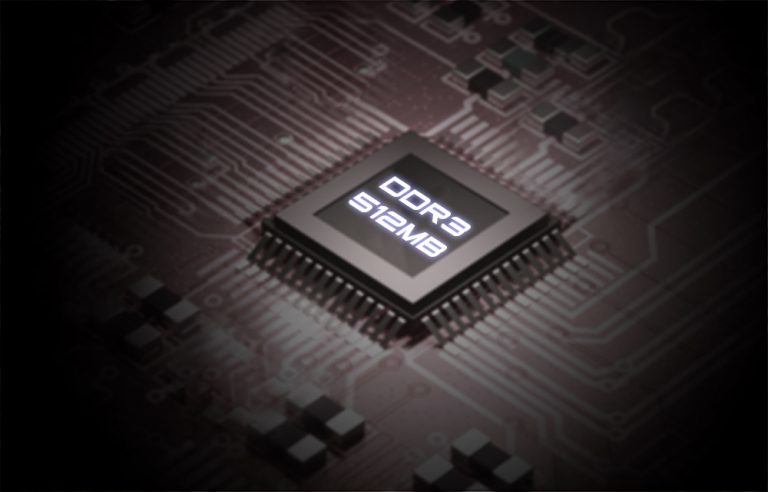

Cache DDR3 de 512MB

Le cache DDR3 des caméras refroidies a été porté à 512 Mo (au lieu des 256 Mo habituellement constatés sur le marché), ce qui constitue une nette amélioration. Cela permet de stabiliser et de fiabiliser la transmission des données, d'éviter efficacement les pertes d'images et de réduire considérablement le bruit de lecture.

Grâce à la mémoire cache DDR3, la caméra n'est plus soumise à des exigences élevées en matière de calcul. Elle conserve d'excellentes performances même si elle est connectée à un port USB 2.0.

Technologie STARVIS

La caméra refroidie ZEUS 455M Pro est basée sur la technologie Sony STARVIS, il s'agit d'une technologie de pixels rétroéclairés utilisée dans les capteurs d'images CMOS.

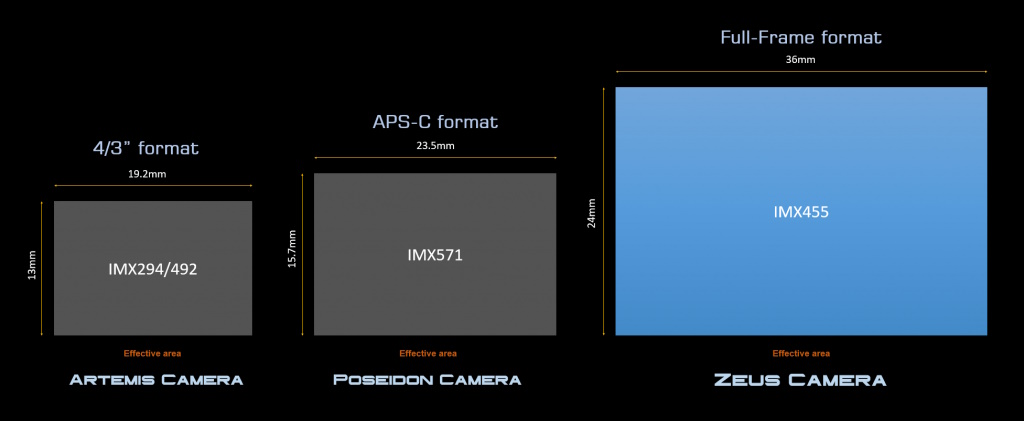

Format Plein Cadre

La caméra refroidie ZEUS 455M Pro a un format plein cadre (36 mm*24 mm), elle est très adaptée à l'imagerie DSO professionnelle.

ADC Natif 16 bits

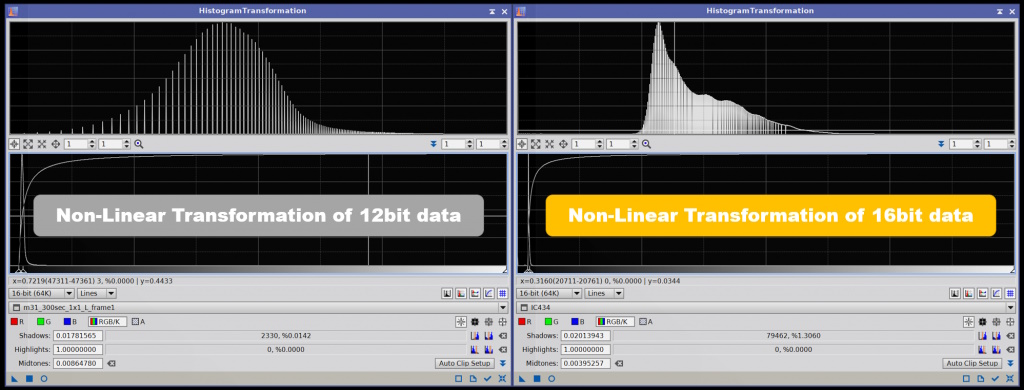

L'IMX455 dispose d'un ADC sur puce natif de 16 bits. Un ADC natif d e 16 bits (65536 niveaux) fournit une résolution d'échantillonnage supérieure à celle de 12 bits (4096 niveaux) ou de 14 bits (16384 niveaux). Lorsque nous effectuons une transformation non linéaire, les données 16 bits peuvent supporter une transformation très forte et peuvent également apporter une meilleure transition entre la lumière et l'obscurité.

Pas d'"Amp-Glow"

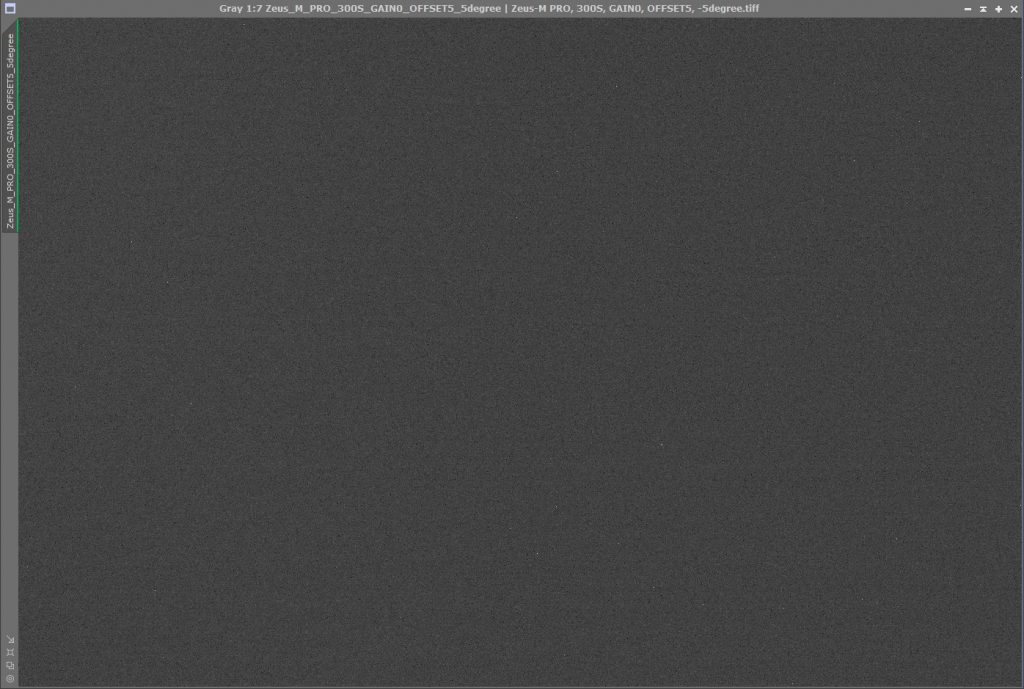

La caméra refroidie ZEUS 455M Pro est également une caméra sans "Amp-Glow" ! Aperçu de l'image dark (voir photos ci-dessus) : Exposition=300s, gain=0, offset=5, temp=-5℃ STF auto-Stretch dans Pixinsight 1,86

Le non-"Amp-Glow" permet d'obtenir des images DARK très propres, ce qui facilite l'obtention d'images de qualité.

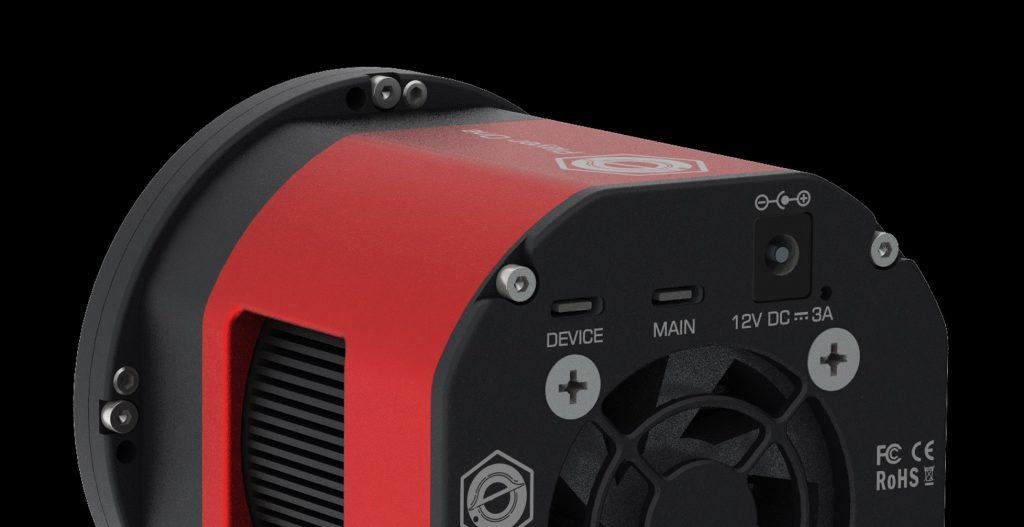

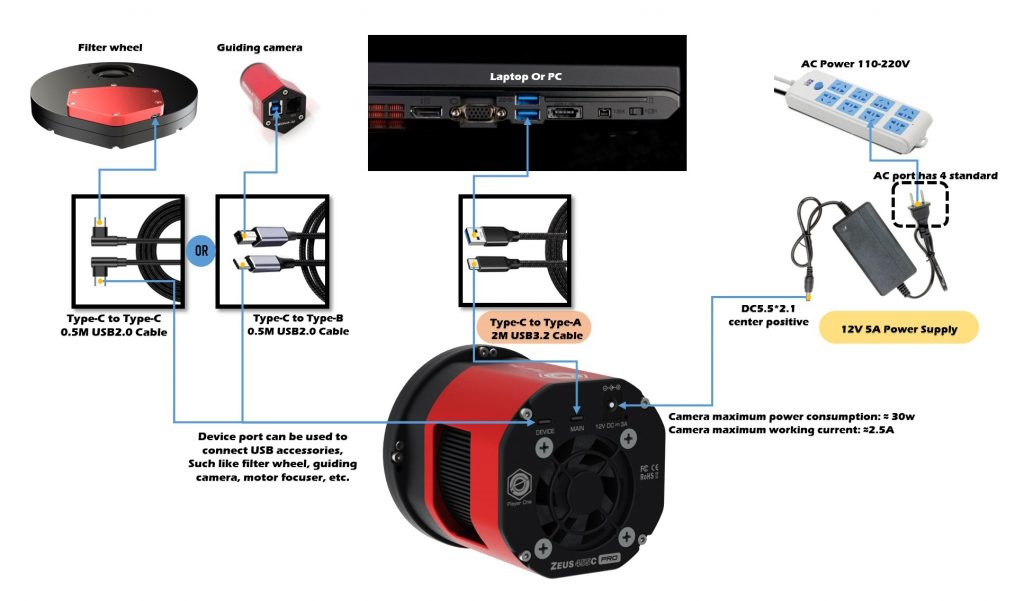

Port de données Type-C et port d'alimentation

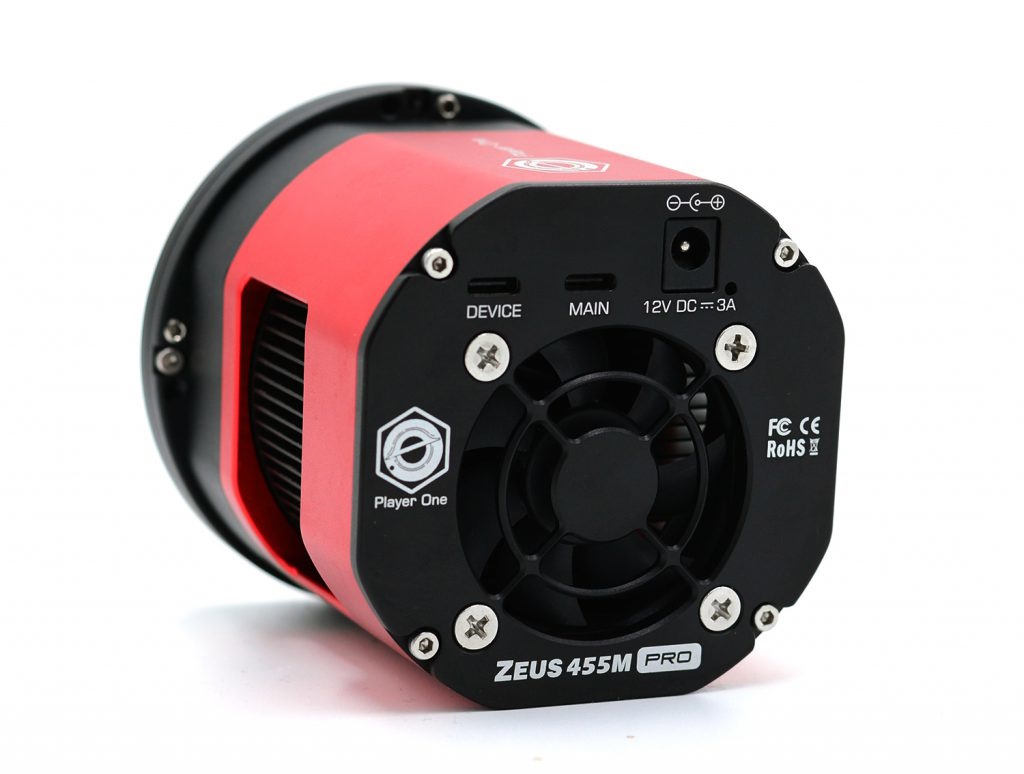

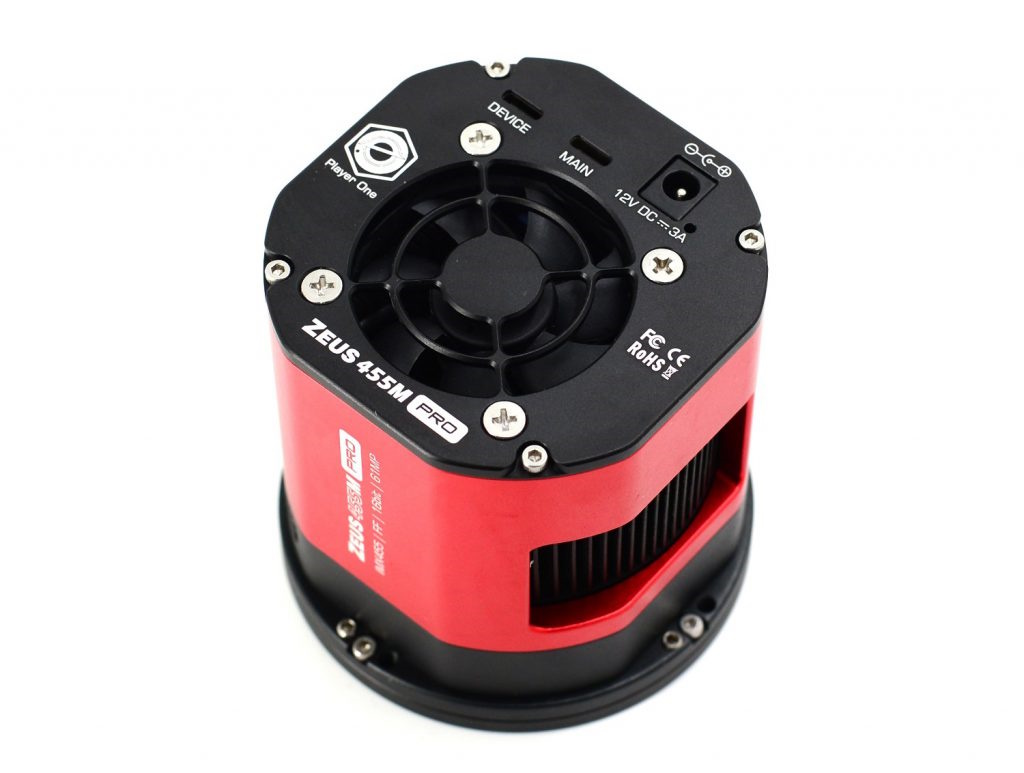

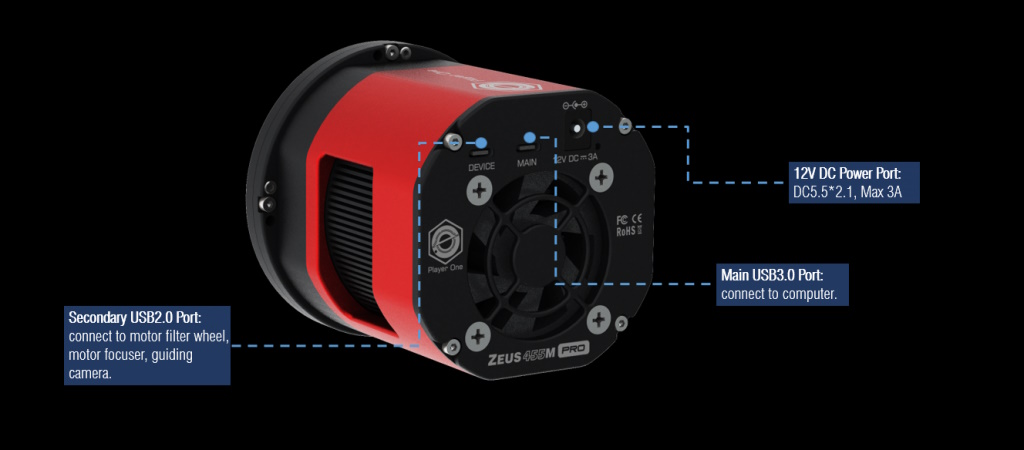

La pièce arrière de la caméra refroidie a 2 ports de données Type-C et un port d'alimentation a12 V DC 5,5×2,1 mm.

Le port de données principal prend en charge le protocole USB3,0, la caméra peut fonctionner à 6,5 images par seconde en mode RAW8. Le port Type-C est plus facile à brancher lors de l'assemblage de l'équipement d'imagerie la nuit.

Lors de l'enregistrement des images, la vitesse d'écriture réelle étant affectée par la vitesse d'écriture du disque dur lui-même, lorsque la vitesse d'écriture du disque dur est lente, l'enregistrement peut ne pas atteindre la vitesse théorique. Il est recommandé d'utiliser un disque dur SSD ou HDD rapide et de haute qualité pour enregistrer les données afin de tirer pleinement parti des performances de la caméra.

La caméra est équipée d'un port d'alimentation 12 V DC5,5*2,1 mm pour fournir suffisamment d'énergie au système de refroidissement TEC. Si vous n'avez pas besoin d'alimenter le système de refroidissement, il vous suffit de connecter le port principal Type-C, la caméra fonctionnera comme une caméra non refroidie (planétaire par exemple).

Système de Refroidissement et Chauffage Anti-Rosée

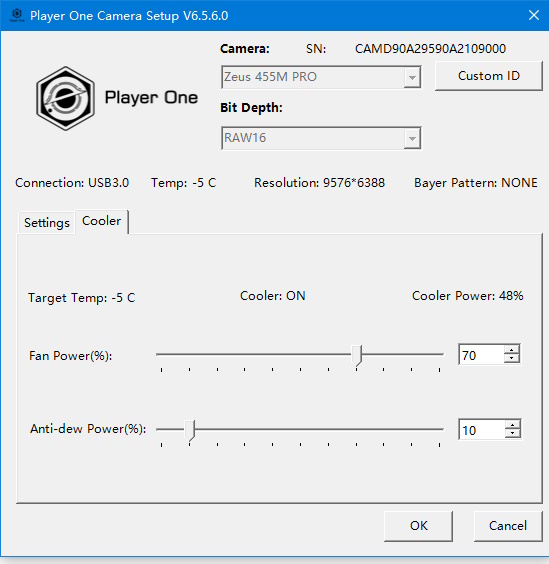

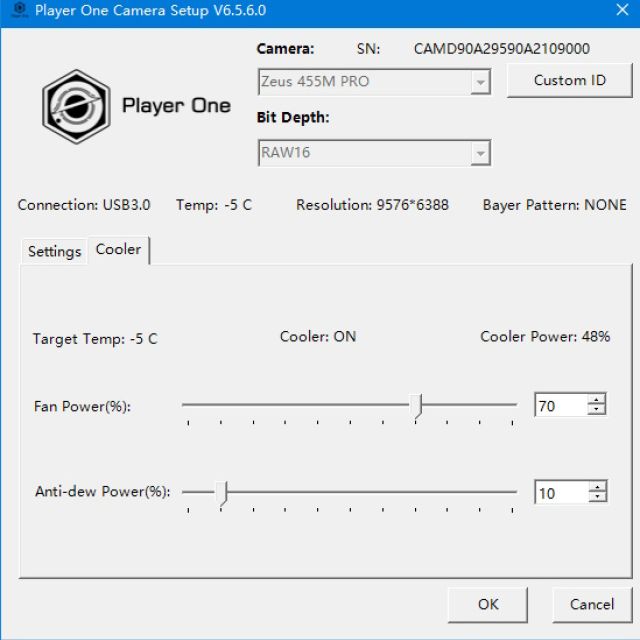

Dans la fenêtre ASCOM, nous fournissons 3 paramètres réglables : Température cible, Vitesse du ventilateur et Puissance anti-rosée.
Delta-T standard : 35℃ (±2℃), lorsque la température ambiante est de 30℃, la vitesse du ventilateur est de 100%, le chauffage anti-rosée est de 10%.

Paramètres Delta-T recommandés : 30℃ en dessous de la température ambiante, vitesse du ventilateur 70%, chauffage anti-rosée 10%, consommation d'énergie 40-60%.
La vitesse de rotation du ventilateur de refroidissement est également réglable, la valeur par défaut est de 70% de vitesse.

Le problème de la rosée/buée est le plus grand ennemi de l'imagerie du ciel profond, la caméra intègre un chauffage anti buée devant la caméra. La puissance du chauffage est ajustable. Contrairement aux modèles ZWO équivalents, le hublot chauffé est un grand avantage sur cette caméra !

Mécanisme de protection contre les surtensions et les surintensités

Les caméras Player One que nous produisons garantissent la sécurité de votre caméra et d'autres équipements grâce à des mécanismes de protection contre les surtensions et les surintensités.

Performance

Double mode d'échantillonnage

La série ZEUS dispose d'un mode de double échantillonnage. Le mode normal et le mode Faible Bruit, qui ont chacun des avantages différents en imagerie.

1. Le mode normal a un FPS plus rapide, il est plus adapté pour l'imagerie planétaire.
2. Le mode Faible Bruit (LRN) a un bruit de lecture plus faible et une plus grande plage dynamique. Il est plus adapté pour l'imagerie DSO.

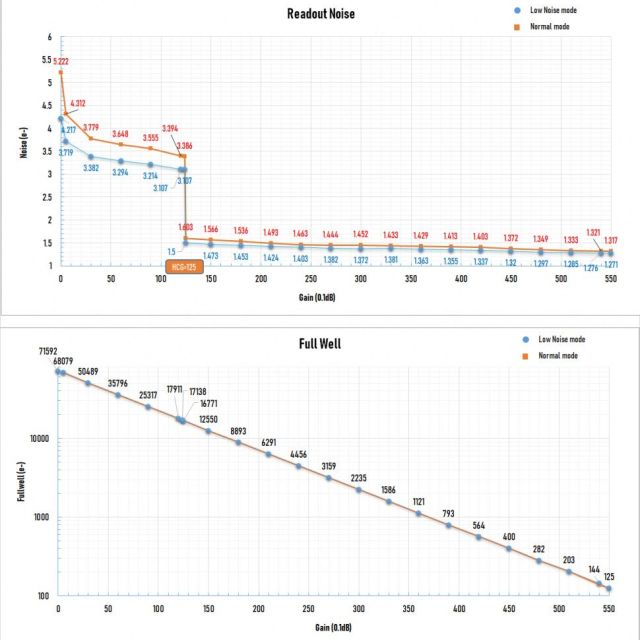

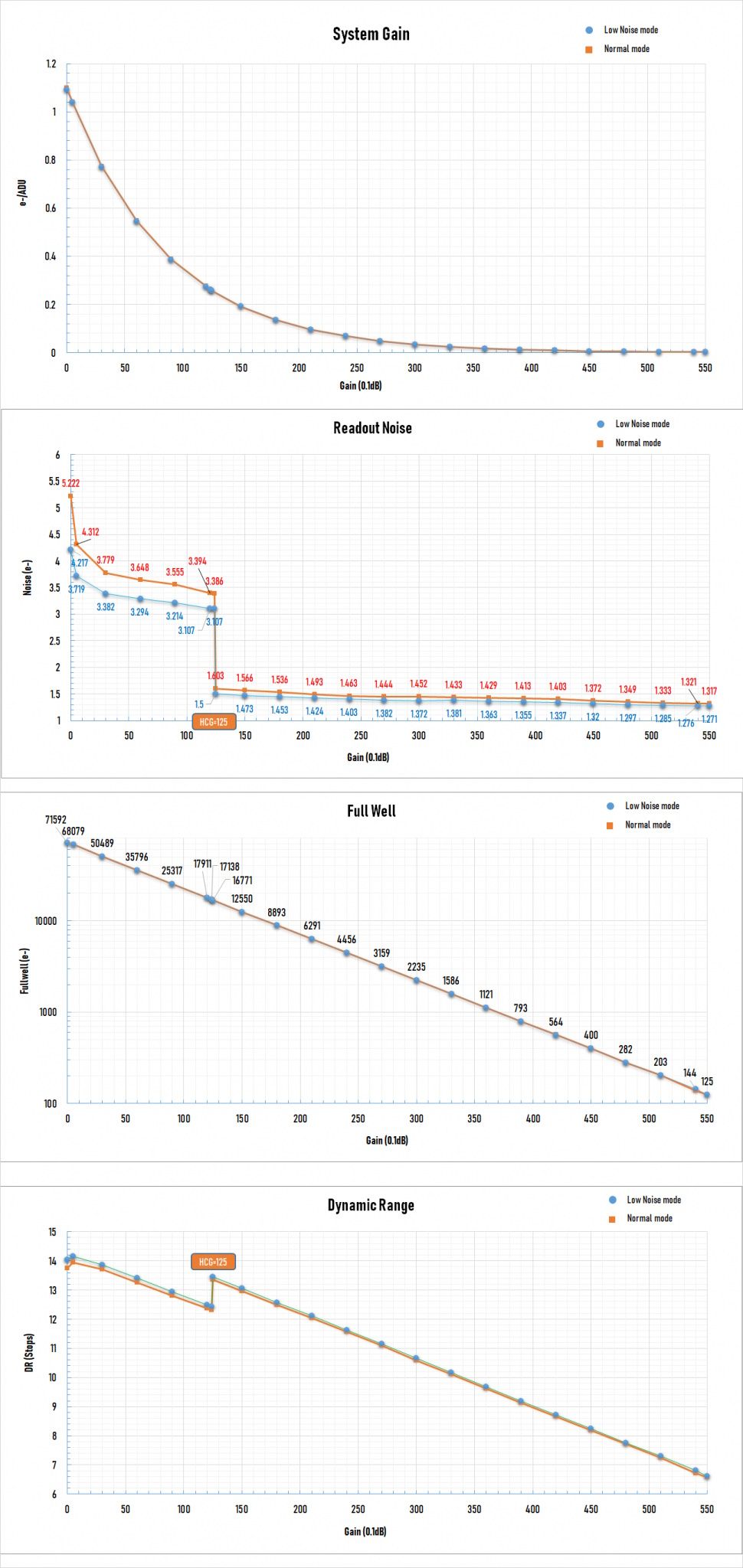

À un gain=0, la caméra a une plage dynamique de 14,2 stops et une capacité électronique de 71,6Ke, le bruit de lecture est de 4,2e.

L'HCG s'ouvre à un gain=125, la caméra a une plage dynamique de 13,5 stops et une capacité électronique de 16,7Ke, le bruit de lecture tombe à seulement 1,5e.

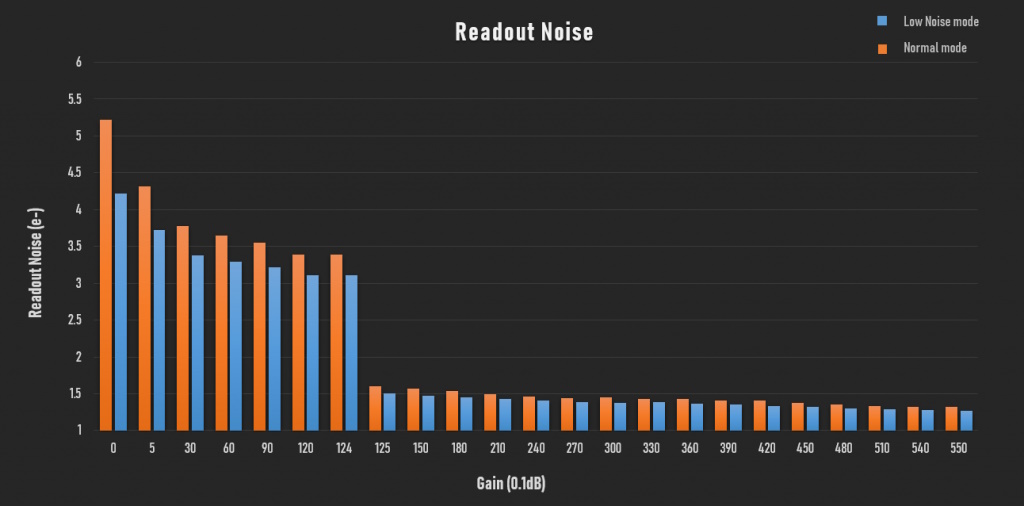

Bruit de Lecture

Concernant le bruit de lecture, nous promettons solennellement que toutes les valeurs sont obtenues à partir de tests réels. Vous pouvez utiliser Sharpcap 4 pour effectuer vos tests. SC4 a une fonction qui offre une manière très simple de tester le bruit de lecture.

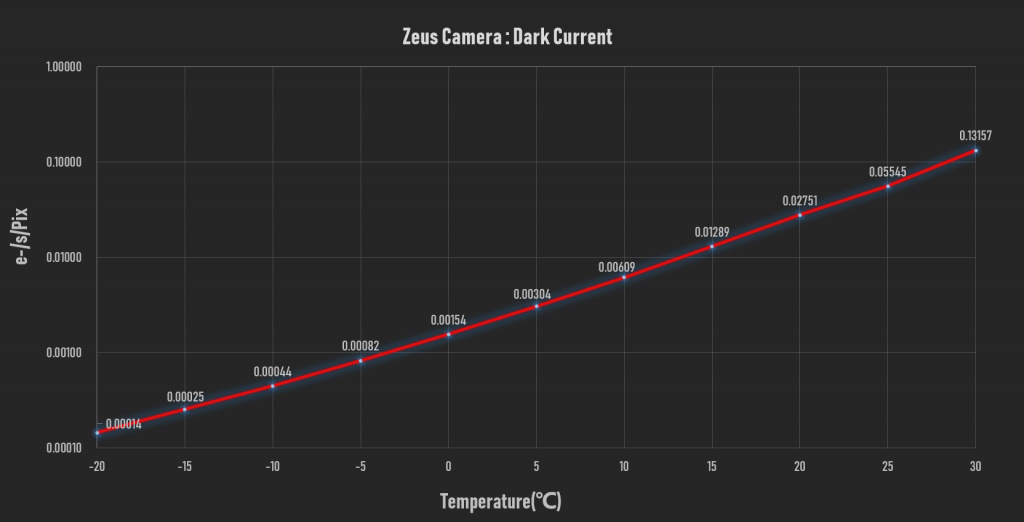

Dark current / courant d'obscurité

Le courant d'obscurité est seulement de 0,00014 e/s/pix (électrons par seconde par pixel) à -20℃, et de 0,00154 e/s/pix à 0℃. Sur toute la courbe, le courant obscur est presque comme une ligne droite, ce qui prouve que la caméra ZEUS est de très bonne qualité.

Caractéristiques

Note : La notice est téléchargeable via un lien situé sur votre facture. La facture se trouve en ligne sur votre compte client. Ce lien s'activera une fois votre commande validée et expédiée, vous permettant de télécharger la notice autant de fois que souhaité. Ce lien est nominatif et crypté et ne fonctionne que lorsque vous êtes connecté au site Pierro-Astro' avec votre compte client et que votre commande est expédiée. Les notices ne doivent pas être diffusées, vendues, copiées vers des tiers sans la permission explicite de Pierro-Astro'.

• Capteur : SONY IMX455 AQK-K full-frame CMOS monochrome
• Diagonale : 44,3 mm
• Nombre total de pixels : 61 mégapixels
• Résolution maximale : 9576×6388
• Taille des pixels : 3,76 µm
• Taille de la puce : 36 mm×24 mm
• Obturateur : Obturateur progressif électronique (rolling shutter)
• Plage d'exposition : 32 μs à 2000 s
• Bruit de lecture : 4,2-1,27e
• Capacité électronique : 71,6k e

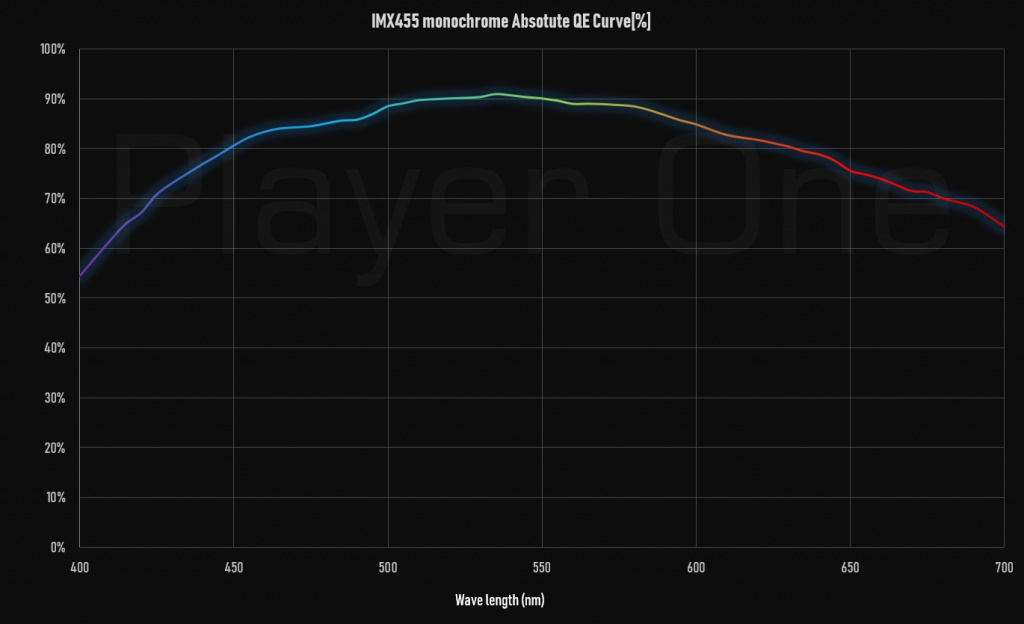

• QE Peak : environ 80%
• ADC : 16 bits
• Système de refroidissement : Refroidissement TEC à 2 étages composants de qualité
• Refroidisseur Consommation électrique : 12 V - 3 A Max
• Delta T : - 35℃ ± 2℃ (en dessous de la température ambiante)
• Température de fonctionnement : -10°C-60°C
• Humidité relative : 0%-80%
• Fenêtre de protection : D55*2MM avec traitement anti-reflets AR Plus de haute qualité (nécessite un filtre anti-infrarouges pour l'imagerie du spectre visible)
• Connectivité : Port Type-C USB3,0/USB2,0 (1 pour le PC et 1 pour accessoire)

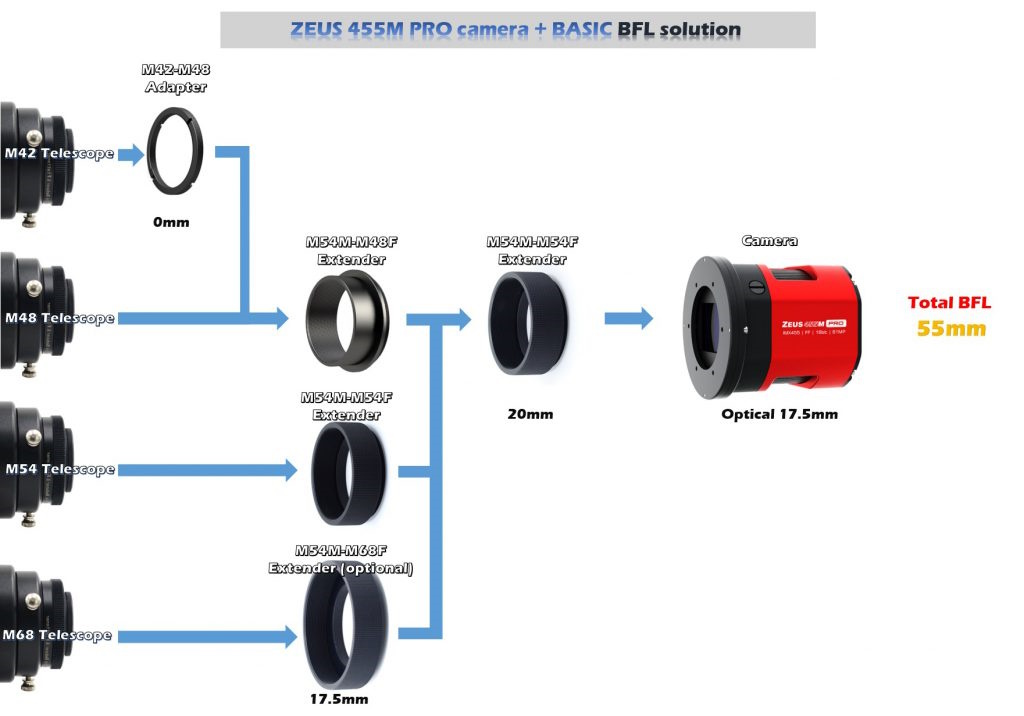

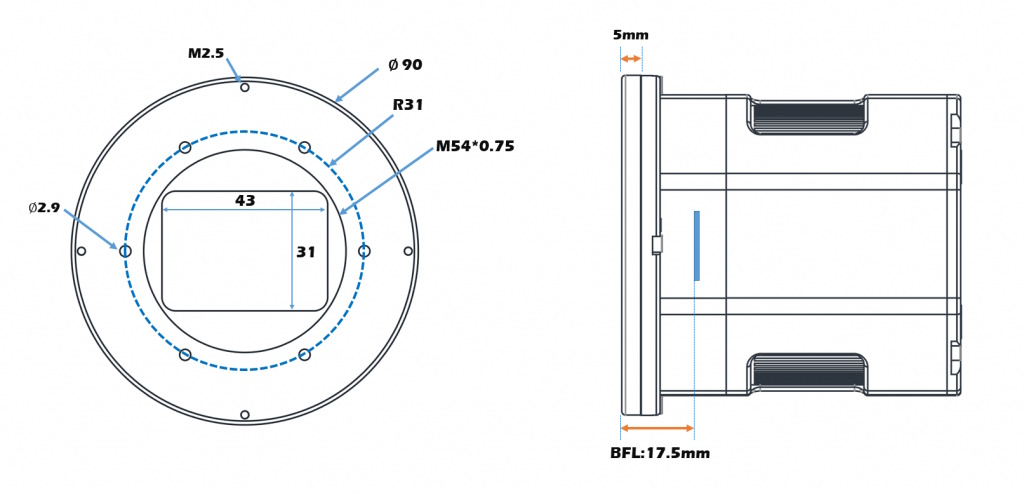

• Adaptation mécanique : filetage M54x0,75 mm, coulant 50,80 mm

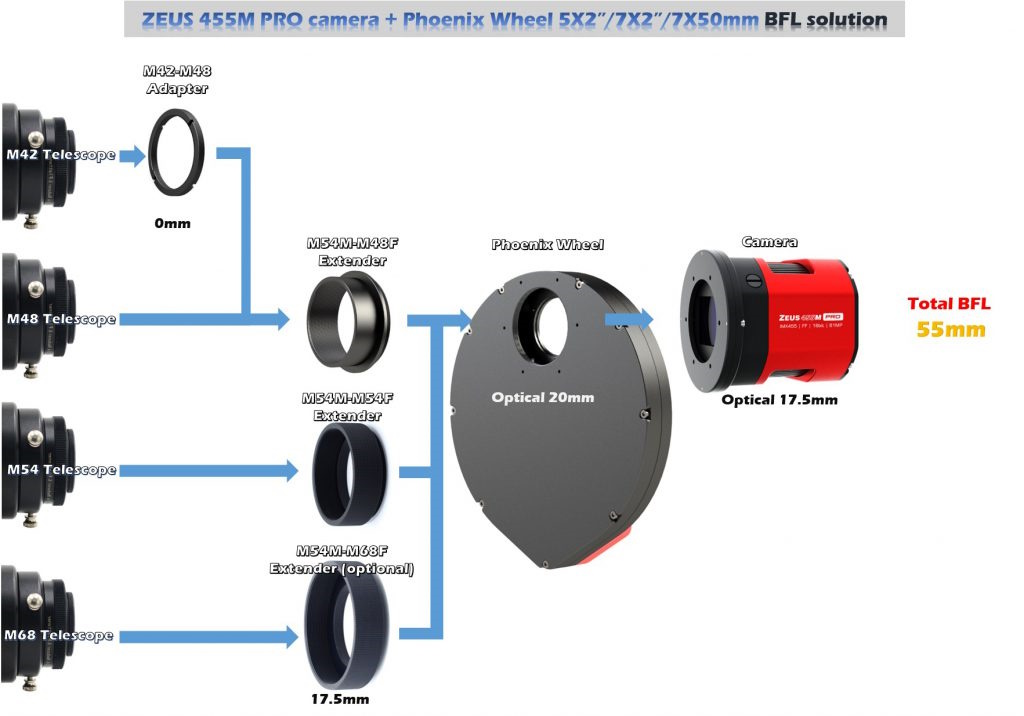

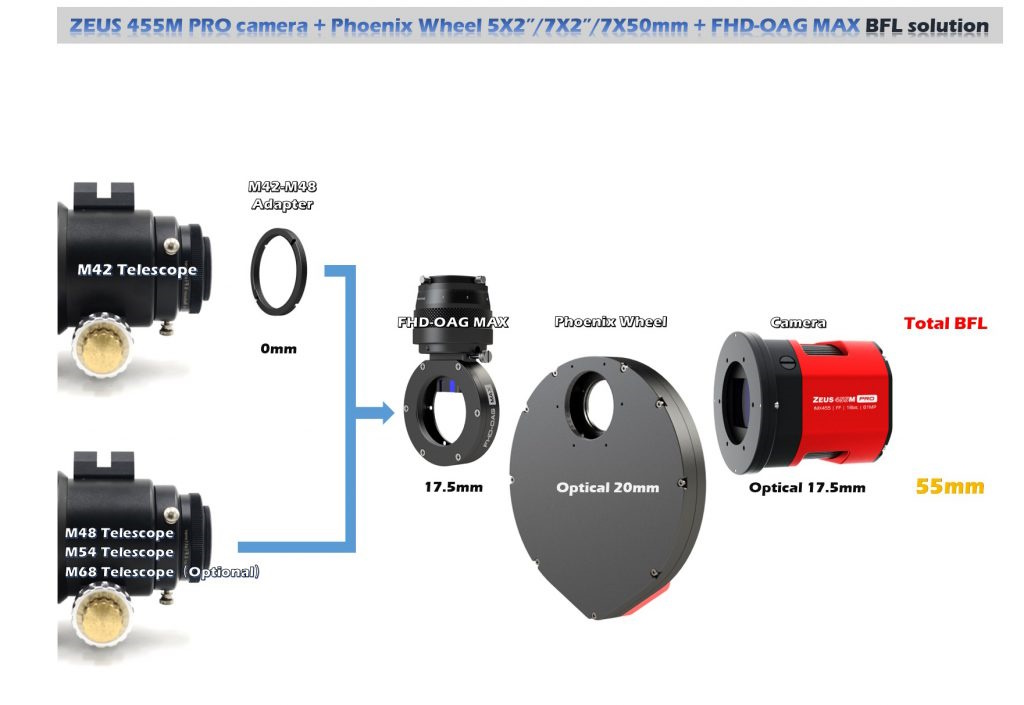

• Tirage interne : 17,5 mm, 12,5 mm sans la plaque de tilt

• Diamètre : 90 mm
• Poids : 650 g
• Résolution et FPS : En mode USB3,0 Resolution 10bit ADC 16bit ADC
  9576×6388 6,5FPS 3,2FPS
  3840×2160 47FPS 11FPS
  1920×1080 105FPS 22FPS
  800×600 184FPS 39FPS
• D'autres options de résolution peuvent être configurées dans les logiciels de capture !
