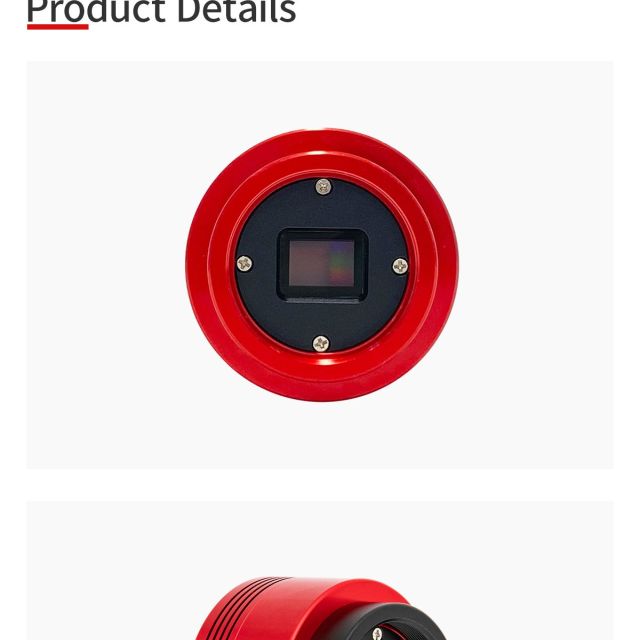

Caméra ASI432MM monochrome (IMX432) - ZWO

Description

La caméra ZWO ASI432MM est considérée comme une évolution "naturelle" du modèle ASI174MM. Le capteur est plus grand, avec des pixels plus gros, ce qui la rend nettement plus efficace pour l'imagerie de la Lune et du Soleil.

La ASI174MM était très réputée pour l'imagerie du Soleil et tous les travaux en imagerie monochrome en général. La ASI432MM est un modèle encore plus performant qui apport les différences suivantes :

• Capteur Sony IMX 432 Monochrome
• Des photosites plus gros : 9 microns (µm) au lieu de 5,86 microns
• Un capteur plus grand avec une diagonale de 17,6 mm environ au lieu de 13,4 mm
• Une capacité photonique triplée à 97Ke- au lieu de 32Ke-
• Une lecture 12 bits au lieu de 10 bits pour capturer les plus fins détails (un meilleur échantillonnage de l'ADC pour une meilleure dynamique)
• filetage Kodak sur la face arrière pour adaptation facile
• Hublot de protection Vitre traitée anti-reflets (D = 25 mm) Nécessite un filtre anti-infrarouges pour l'imagerie du spectre visible !

d'autres différences également (voir tableau comparatif dans les images ci-dessus).

La société chinoise ZWO (Zhen Wang Optical) propose une gamme de caméras destinées à l'astronomie dont les qualités, les performances et le prix sont surprenants. Le modèle ASI432 est équipé d'un capteur au format 1,1'' de 1,8 millions de pixels (1608 x 1104px) dont l'usage est particulièrement destiné à l'imagerie planétaire, solaire h-alpha et à l'autoguidage. La caméra est équipée d'un port au standard ST4 pour pouvoir servir de caméra de guidage.

Le capteur IMX 432 Monochrome

Conçu par Sony pour des applications industrielles, le capteur IMX482 est bâti sur l'architecture PREGIUS. Il s'agit d'une architecture CMOS qui combine les performances de capteurs CCD à bas bruit avec la vitesse et la précision du "global shutter". La finalité est d'obtenir des images précises d'objects en mouvement rapide, avec des prises de vues à haute vitesse. L'obturateur "global shutter" ne provoque aucune distorsion des images à haute vitesse. Les images sont très peu bruitées. La grande capacité des pixels offre un très haut niveau de saturation et une plage dynamique étendue.

La caméra ASI432MM possède un capteur de grande taille et offre, par conséquent, un champ de vision large. Sa surface est deux fois plus importante que celle de la caméra AS174MM, ce qui en fait un excellent choix pour l'imagerie lunaire et solaire. Les pixels de la 432MM sont aussi 1,5 x plus larges que ceux de l'ASI174MM. La sensibilité est plus importante et donne accès à des détails subtils. En imagerie solaire, vous pouvez compter sur ses performances pour obtenir des résultats convaincants aussi bien sur le disque entier que sur des tâches ou des plages faculaires.

Le bruit de lecture de la caméra ASI432MM est extrêmement faible comparé à celui d'une caméra CCD classique. La caméra intègre un dispositif HCG (High Conversion Gain) qui peut réduire le bruit de lecture à gain élevé tout en conservant la grande dynamique que vous obtiendriez à faible gain. Ce mode HCG s'active automatiquement dès que le gain atteint 140 et la plage dynamique remonte jusqu'à 12 diaphragmes. Avec un gain à 400 (40dB), le bruit de lecture est de 2,4 e-

Cette caméra possède un filetage d'entrée de type T2 femelle (M42x0,75 mm) avec un tirage de 17,5 mm, un filetage T2 mâle avec un tirage interne de 6,5 mm. Un adaptateur au foyer coulant 31,75 mm vers T2 mâle est livré, ainsi qu'un cordon USB de 2 m de longueur et un cordon d'autoguidage ST4.

Global Shutter ?

Le Global Shutter ou obturateur électronique global, permet à la caméra de "lire" le capteur en une seule "passe". Les capteurs CMOS de génération précédente étaient "lus" électroniquement ligne à ligne (rolling shutter) ce qui provoquait des artefacts lorsque le sujet bougeait rapidement pendant la capture. Ce mode de fonctionnement assure donc une image plus cohérente et plus stable y compris lorsque la turbulence est importante.

Note : cette caméra est pourvue d'un hublot traité anti-reflets, pour l'imagerie en lumière visible (planètes) il faut lui adjoindre un filtre anti-infrarouges ref. ZWIRCUT ou autre modèle par exemple.

Caractéristiques

Note : La notice est téléchargeable via un lien situé sur votre facture. La facture se trouve en ligne sur votre compte client. Ce lien s'activera une fois votre commande validée et expédiée, vous permettant de télécharger la notice autant de fois que souhaité. Ce lien est nominatif et crypté et ne fonctionne que lorsque vous êtes connecté au site Pierro-Astro' avec votre compte client et que votre commande est expédiée. Les notices ne doivent pas être diffusées, vendues, copiées vers des tiers sans la permission explicite de Pierro-Astro'.

• Caméra ZWO ASI432MM
• Capteur CMOS Sony IMX432
• Type de capteur Monochrome
• Format du capteur 1,1"
• Taille de la matrice 1608 x 1104 px
• Dimensions d'un pixel 9 x 9 µm
• Dimensions de la matrice 14,5 x 9,95 mm (diagonale : 17,6 mm)
• Capacité du pixel 97 000 e-
• Convertisseur A/N (ADC) 12 bits
• Gain 23,68 e-/ADU
• Bruit de lecture 2,4 à 21 e-
• Obturateur Electronique, type "Global shutter"
• Plage de temps de pose 32µs à 2000s
• Refroidissement
• Type de refroidissement Passif
• Régulation du refroidissement Non
• Refroidissement par eau Non
• Connectique
• Interface informatique USB 3.0 Type-B SuperSpeed
• Interface d'autoguidage Oui. RJ12 compatible ST4
• Interfaces additionnelles Aucune
• Alimentation électrique 5 V, par le port USB
• Caractéristiques mécaniques
• Caractéristique Caméra ZWO ASI432MM
• Backfocus 6,5 mm / 17,5 mm
• Entrée mécanique Filetage M42x0,75 femelle
• Hublot de protection Vitre traitée anti-reflets (D = 25 mm)
• Dimensions (dia. x H) 62 mm x 31,4 mm
• Poids 126 g
• filetage Kodak sur la face arrière pour adaptation facile

Eléments livrés

• 1 caméra ZWO ASI174 (avec filetage T2 femelle (M42x0,75 mm))
• 1 adaptateur filetage M42 mâle vers coulant 31,75 mm avec bouchon de protection contre la poussière
• 1 cordon USB 2.0 ou 3,0 (selon version de votre caméra)
• 1 cordon d'autoguidage ST4
• 1 bague anti-tilt T2

Installation

Notice d'utilisation

Vous pouvez trouver quantité de notices d'utilisation à cette adresse : Cliquez-ici !

Installation de votre caméra ZWO

ZWO ne fourni pas de CD avec ses caméras, vous pouvez néanmoins suivre ce petit tutoriel pour télécharger et installer l'ensemble des programmes nécessaires au bon fonctionnement de votre caméra... Notez que nous fournissons également une notice de démarrage rapide en français avec chaque caméra.

1. Installation du pilote matériel :

• Vous pouvez télécharger le pilote matériel ASIStudio ici : Cliquez-ici !

2. Installation du logiciel ASIStudio:

Ce logiciel vous permet de commencer à utiliser votre caméra et afficher vos premières images, capturer de la vidéo, et valider le bon fonctionnement de l'appareil sur votre ordinateur...

• Si besoin, télécharger et installer la dernière version en cliquant sur le lien suivant : Cliquez-ici !

3. Installation de la plateforme ASCOM :

• Les pilotes ASCOM ont besoin de la plateforme Microsoft .NET Framework 4 ou supérieure pour fonctionner (pas utile à partir de Windows 10).
• Vérifier la version de votre plateforme ASCOM, en cas de doute et dans tous les cas, téléchargez et installer la dernière version.
• Pour télécharger la plateforme ASCOM, cliquez sur le lien suivant : Cliquez-ici !

4. Installation du pilote ASCOM ZWO pour votre caméra

• Pour télécharger le pilote ASCOM de ZWO en dernière version, cliquez sur le lien suivant : Cliquez-ici !

5. Installation d'un logiciel d'astronomie :

• Pour l'acquisition de vidéos planétaires, les logiciels FireCapture, SharpCap ou Planetary-imager, proposés gratuitement, prennent en charge nativement les caméras ZWO.
• Si vous souhaitez connaître la plupart des logiciels recommandés pour l'astronomie, Cliquez-ici !
