Description

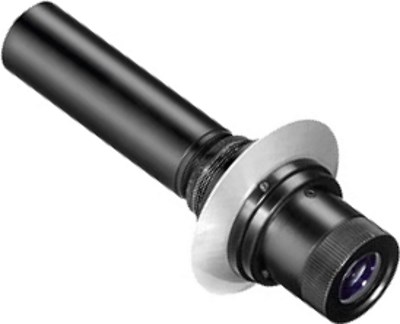

Le viseur polaire A-734,5 est compatible avec les montures équatoriales Sky-Watcher EQ5, N-EQ5, EQ6, N-EQ6, Orion Atlas EQG, AZ-EQ6, EQ6-R, et Celestron CGEM, CGEM-DX, Advanced VX (AVX).
Nouvelle version : le nouveau modèle est équipé du nouveau réticule ultra-précis et à jour ! (voir photo du réticule)
Vous pouvez désormais compléter ces viseurs polaires par un niveau à bulles ! Ref. MN0011 (voir produits complémentaires).
Le viseur polaire se visse dans l'axe polaire de ces montures, et permet de réaliser facilement une bonne mise en station.
La mise en station de la monture est la procédure par laquelle on fait coïncider au mieux l'axe mécanique d'ascension droite d'une monture équatoriale et l'axe de rotation de la terre. Cette procédure est essentielle pour permettre un bon suivi des objets dans le ciel et annuler au mieux les effets de la rotation de la terre.
Si vous utilisez une monture AVX : ce viseur peut se visser sur les Celestron AVX, il suffit de retirer la collerette métallique située à l'avant du viseur polaire (et qui ne sert à rien).
Pour connaître la position de l'étoile polaire, nous vous recommandons d'utiliser l'app SynScan de Sky-Watcher, téléchargeable gratuitement sur votre smartphone iOs ou Android.
Eclairage du réticule ?

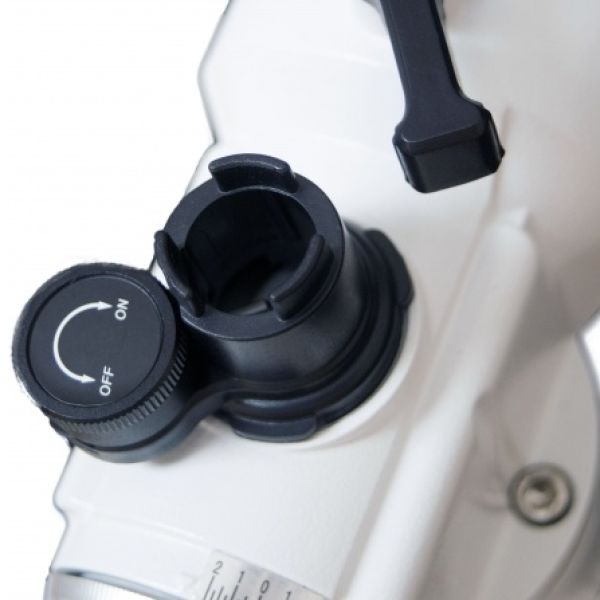

Sur les montures AVX et EQ5, le viseur polaire n'est pas éclairé ! Nous vous recommandons très chaudement l'illuminateur de viseur polaire ref. SW0333 pour pouvoir bien voir le réticule de visée polaire.
Par ailleurs, un petit niveau à bulle ref. MN0011 est très indiqué pour aider à placer les axes du réticule à l'horizontal/vertical avant de positionner l'étoile polaire à la bonne place.
Caractéristiques
Note : La notice est téléchargeable via un lien situé sur votre facture. La facture se trouve en ligne sur votre compte client. Ce lien s'activera une fois votre commande validée et expédiée, vous permettant de télécharger la notice autant de fois que souhaité. Ce lien est nominatif et crypté et ne fonctionne que lorsque vous êtes connecté au site Pierro-Astro' avec votre compte client et que votre commande est expédiée. Les notices ne doivent pas être diffusées, vendues, copiées vers des tiers sans la permission explicite de Pierro-Astro'.
- Diamètre du tube (coté objectif, entrant dans la monture) : 24 mm
- Longueur de la partie entrante : 90 mm environ
- Filetage : M28x1 mm mâle
- Diamètre externe oculaire : 30 mm
- Nouveau réticule de visée polaire de type "horloge"
Notice
Comment effectuer la mise en station avec ce viseur polaire ?
C'est très simple :
1. On fait tourner le réticule (en tournant l'axe AD de la monture) de sorte qu'il soit bien orienté verticalement / horizontalement (croix principale avec les chiffres).
Il n'est pas absolument nécessaire que les chiffres soient à la "bonne" place (0 en haut etc...) il suffit de savoir lire l'heure à une montre ;-) sans forcément tenir compte des chiffres. Cela évite de mettre la monture à l'envers parfois.
2. Quand on est bien positionné, que le réticule est bien vertical/horizontal (en cas en pointant un objet vertical à l'horizon), ou en utilisant un niveau à bulles optionnel pré-ajusté, on démarre la monture et on entre les valeurs demandées puis on utilisera l'information "Polaris in P.Scope" qui est la position calculée de l'étoile polaire, estimée pour le cadran d'une montre. Par exemple 9h00.
3. La mise en station polaire est atteinte lorsque l'étoile polaire est située à la bonne heure sur le cercle principal du réticule (voir l'échelle sur le coté avec les années, pour placer la polaire au bon diamètre).
Par exemple si la raquette indique 9h00, placer la polaire sur le réticule, a mi-hauteur et tout à fait à gauche.
Si la raquette indique 2h00, placer la polaire en haut sur la 2eme graduation horaire à droite de l'axe.
L'orientation exacte du réticule (position des chiffres 0, 3, 6 et 9) n'est pas une obligation. L'obligation est d'avoir le réticule bien positionné verticalement/horizontalement.
