Description
En bref...
- Capacité de charge jusqu'à 4 kg
- Idéal pour l'astrophotographie
- Connexion côté télescope : filetage M90x1 femelle avec rotation à 360°
- Connexions côté accessoires : bague coulant 50,80 mm et 31,75 mm avec serrage annulaire et filetage M63x1 femelle
- Tirage minimale entre le filetage femelle M90x1 et le coulant 50,80 mm : 108 mm
- Tirage minimale entre le filetage femelle M90x1 et le filetage M63x1 : 84 mm
- Course de mise au point : 55 mm
- Molette de réglage de précision 1/10e : permet une mise au point de haute précision en astrophotographie
- Mise au point motorisée adaptable ultérieurement par EAF via une platine d'adaptation (voir produits complémentaires)
Modèles au choix
- TSFOCR25S (short) : avec tube coulissant 53 mm compatible avec RC 6'' et 8'', adaptable aux autres RC 10'', 12'', etc... avec la bague TSM117-M90
- TSFOCR25 : avec tube colissant 95 mm spécifiquement désdié aux lunettes astronomiques (non compatible RC 6'' et RC 8'')

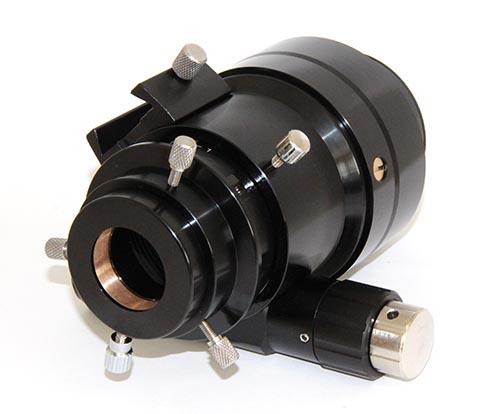

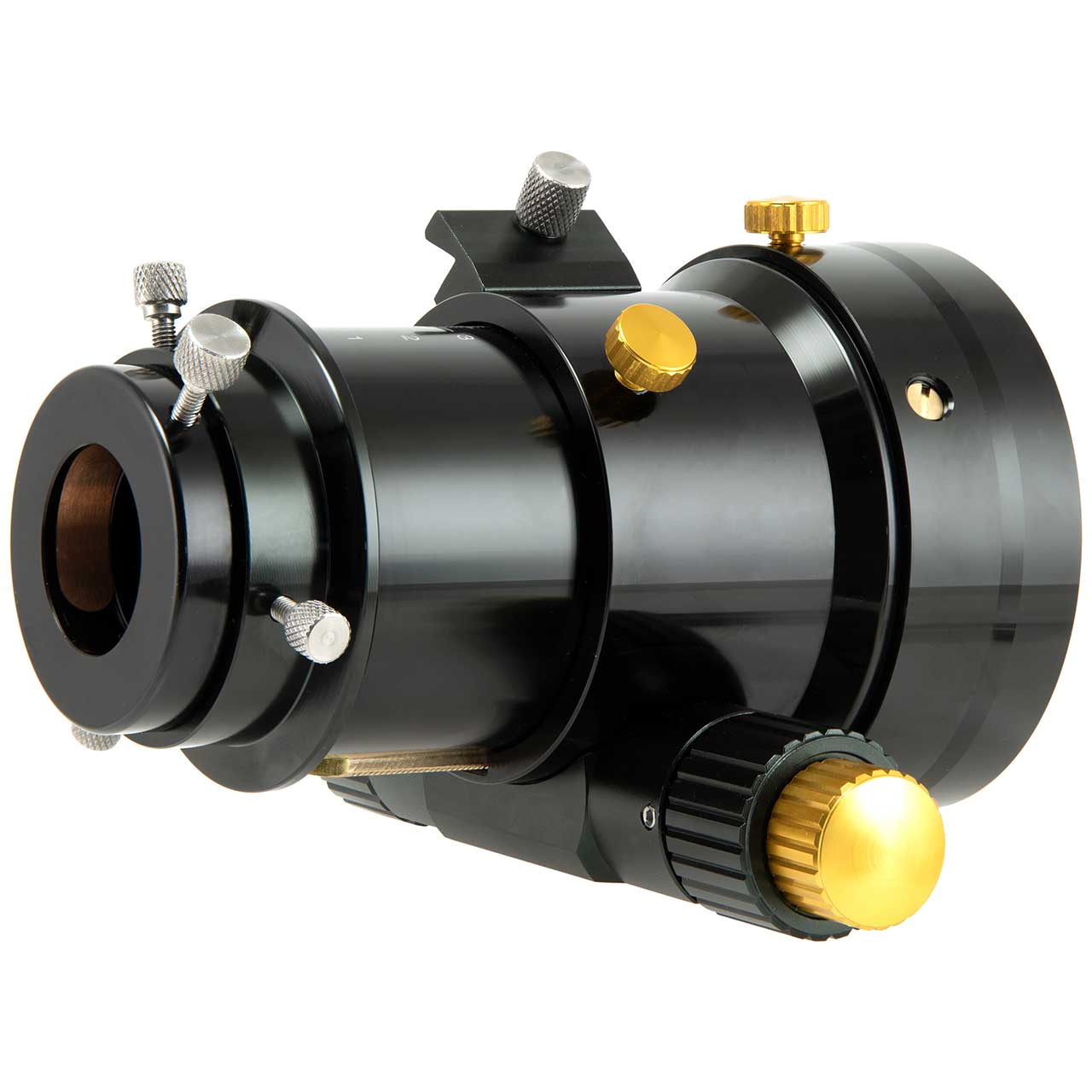

Ce porte-oculaires TS-Optics hybride à crémaillère peut emporter jusqu'à 6 kg de charge utile, il est muni d'un tube coulissant de 53 mm (version "s") ou 95 mm. Il se visse sur tout instrument possèdant un filetage M90 mâle (femelle sur le P.O.). Il est rotatif à 360° grâce à un système d'appui très performant et sans jeux. Vous pouvez également faire un montage personnel sans filetage par son système de fixation lisse pour queue d'aronde de 81 mm de diamètre.
En sortie du porte-oculaires, on a choisi de proposer un filetage type M63 très courant en astro-photographie et proposé par de nombreux correcteurs de champ et accessoires photo. Ce diamètre assure également un champ sans vignettage pour tous les capteurs du marché. Ce filetage permet ainsi de se passer de couteux adaptateurs sur mesure. Au delà de l'imagerie, c'est également un excellent porte-oculaires solide et très doux à utiliser, qui assurera une mise au point fine, précise et sans défaut. Le mécanisme n'utilise pas de roulements à billes qui ont tendance à produire du "tilt" dans le temps, mais des des supports en Teflon qui garantissent une absence totale de jeux mécaniques y compris avec de lourdes charges.
Coté oculaires et accessoires
- Filetage M63 femlle - compatible directement avec un grand nombre de correcteurs/réducteurs 2,5" tels que le réducteur Riccardi par exemple
- Coulant 50,80 mm et 31,75 mm (bague réductrice à serrage annulaire de qualité
Côté télescope / lunette :

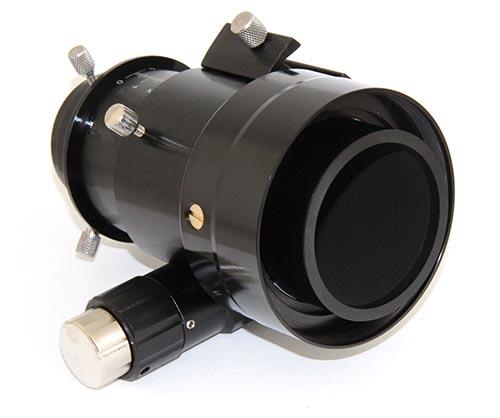

- Filetage femelle M90x1 avec rotation à 360° - directement compatible avec les Ritchey-Chretien astrographes Kepler, GSO, AstroTech 6" et 8" par exemple
- Base cylindrique de 81 mm (en retirant la bague rotative filetée M90) pour adaptation directe sur certains instruments
Le modèle "S" pour "Short" est destiné aux télescopes type Ritchey Chretien. Le modèle "normal" (TSFOCR25) est quand à lui destiné aux lunettes astronomiques.

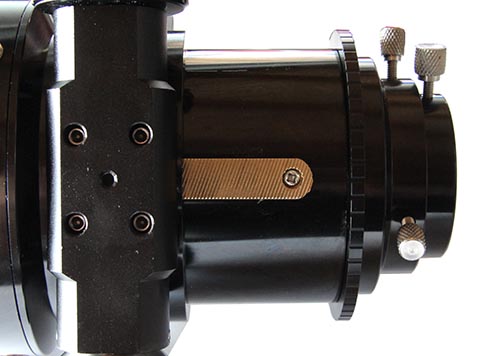

Stabilité accrue par le système de mise au point à crémaillère :
Le système de mise au point par crémaillère et engrenage hélicoïdale assure une stabilité parfaite et sans jeux du tube coulissant. Le système de maintient est complètement séparé (ce n'est pas l'engrenage de mise au point qui supporte la charge) ce qui vous permet d'avoir à la fois une mécanique stable, rigide et un déplacement parfaitement fluide.
Note : nous recommandons l'utilisation d'un correcteur de tilt M117 pour les R.C. de grand diamètre et d'un correcteur de tilt M90 pour les RC de 6'' et 8'' (voir produits complémentaires)
Attention : Matériel vendu sur commande du client, étant donné le caractère très particulier de ce type d'accessoires, nous ne les gardons pas en stock. Matériel considéré comme "sur mesure" ni repris ni échangé ni remboursé !
Caractéristiques
- Capacité de charge : 4 kg
- Filetage arrière : M63x1 femelle (pour correcteur/réducteurs et utilisation photographique)
- Coulants : 2" à serrage annulaire 3 points et bague réductrice 31,75 mm à serrage annulaire
- Connexion au télescope : 81 mm, et bague rotative 360° filetée M90x1 femelle directement compatible avec les RC 6'' (150) et 8'' (200)
- Tirage maximum (porte-oculaire totalement sorti) : 178 mm (jusqu'au bord du coulant 50,80 mm)
- Tirage minimum : 85 mm à partir du bord de la bague filetée M90 jusqu'au bord de la sortie filetée M63x1
- Tirage de la bague porte-oculaire 2" : 18 mm
- Distance de mise au point (tube coulissant) disponible en version 53 mm ou 95 mm au choix
- Molette double vitesse : 10:1
- Poids : 1,2 kg
Eléments livrés

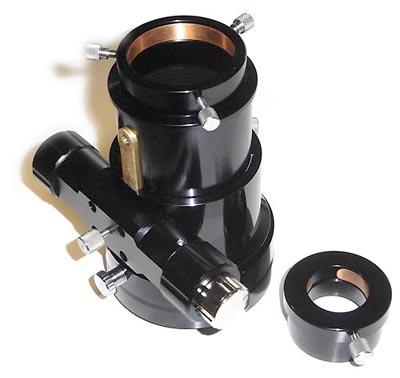

- Porte-oculaires à crémaillère 2,5" TS Optics
- Bague M90 avec rotation 360°
- Bagues adaptatrices coulant 2" et 1,25"
(toutes les autres caractérisques restent strictement identiques)
