Lunette guide 50/175 avec support et embase - TSOptics

Description

Le kit StarGuide 50 mm est un kit d'autoguidage complet (à part la caméra) qui vous permettra d'autoguider dans de nombreuses configurations.

Idéal pour les petites et moyennes montures grâce à son poids plume (700 g environ), il ne surchargera pas votre instruments et n'obligera pas à rajouter un contrepoids dans la plupart des cas.

Le kit est composé d'une mini-lunette guide de 50 mm de diamètre, avec porte-oculaire au coulant 31,75 mm standard astronomique dans lequel vous pouvez placer votre caméra de guidage.
(iNova, Atik, Lacerta MGEN ou autre caméra de guidage)

Ce kit convient à deux utilisations :

• Le guidage d'un télescope ou d'une lunette jusqu'à 1000 mm de focale
• Le guidage d'un appareil photo en parallèle équipé de son objectif photo

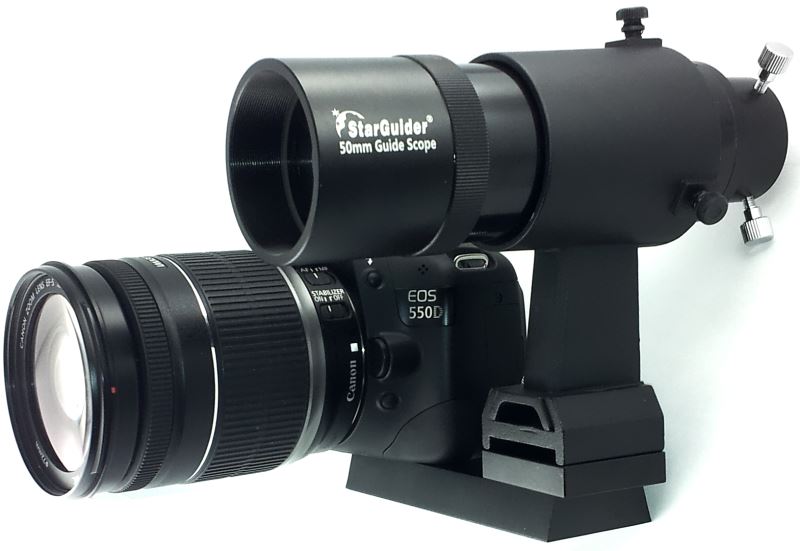

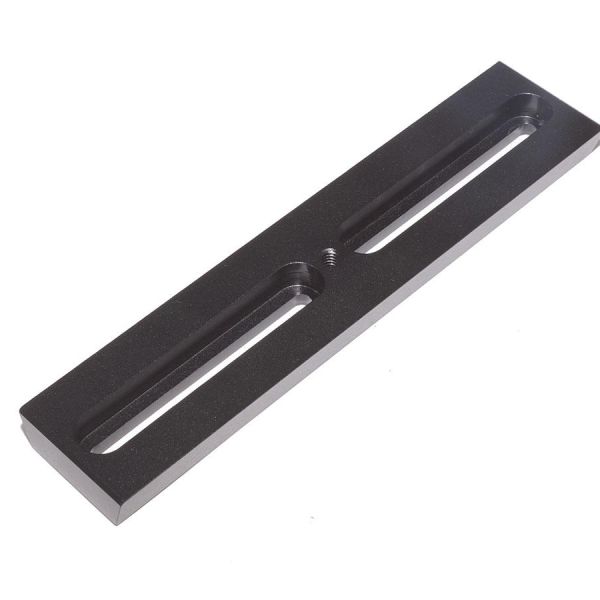

Une photo vous montre l'utilisation en parallèle avec un appareil photo avec une queue d'aronde PSFotoDel (non-fournie)

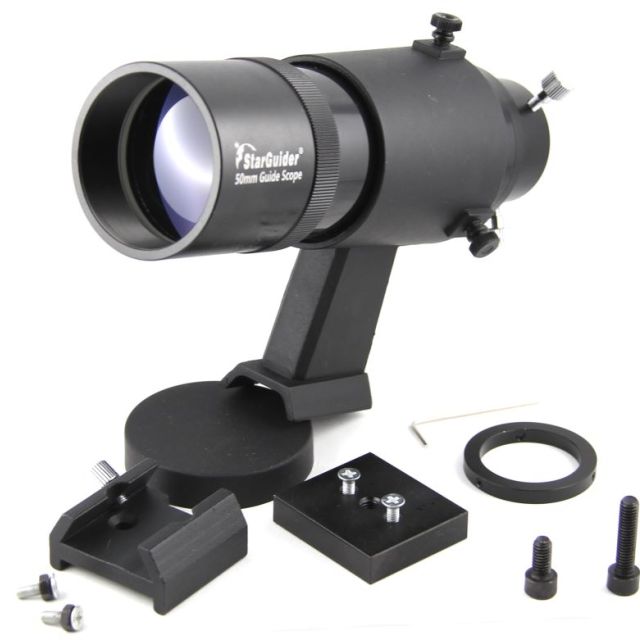

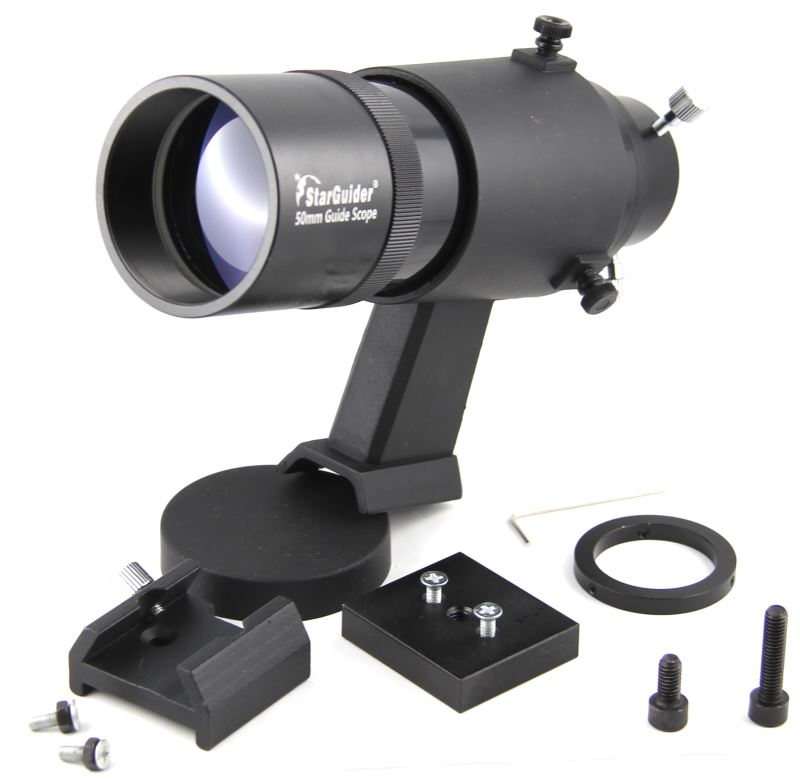

Il le kit est fourni en standard avec de nombreux accessoires :

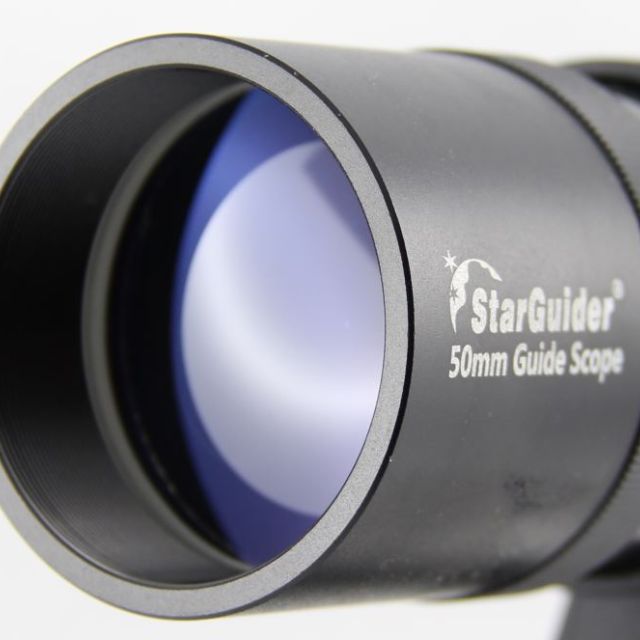

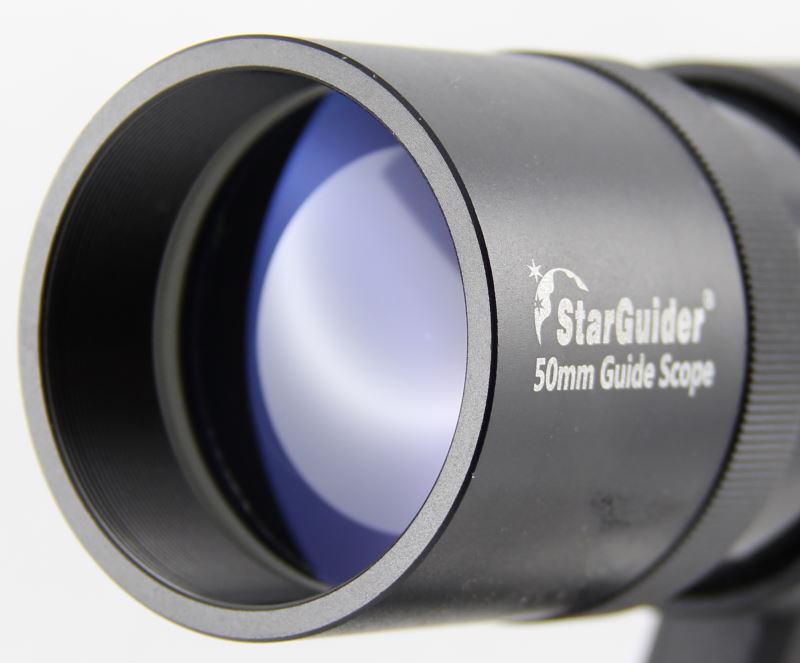

• Le mini-guideur 50 mm avec objectif achromatique traité anti-reflets et porte-oculaire 31,75 mm.
• Un support chercheur avec 3 vis de réglage de la position.
• Une embase pour support chercheur et ses 2 vis de fixation + écrous.
• Une embase d'adaptation au pas kodak : pour fixer l'embase ci-dessus sur tout support avec filetage Kodak ou trou lisse traversant.
• Une bague de parafocalisation : pour parafocaliser un oculaire de votre choix avec votre caméra afin de conserver la mise au point quelque soit le mode d'utilisation.
• Une clé allen.
• 2 vis au pas Kodak 1/4"x20.
• Les bouchons de protection pour la lunette.

Comment effectuer la mise au point ?

Le foyer est situé très près de la "sortie" de la lunette, aussi, avec une caméra ZWO Mini dont le capteur est situé près du bord de la caméra, vous devrez utiliser le petit tube allonge noir fourni avec la caméra pour pouvoir la déplacer vers l'extérieur et obtenir la mise au point.

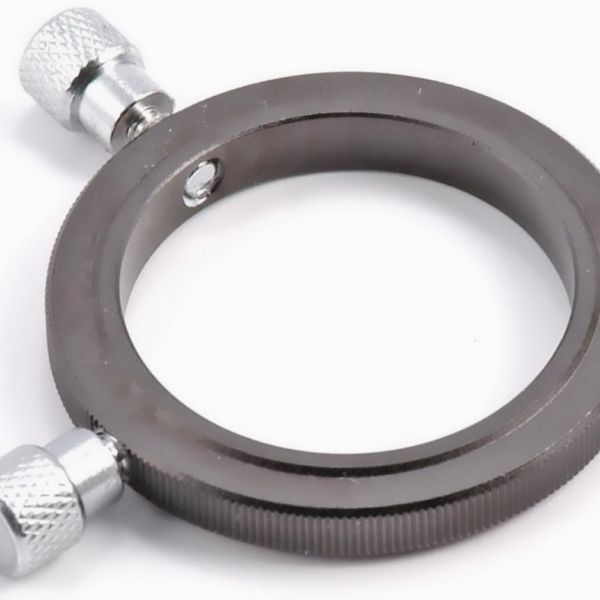

Nous recommandons d'ajouter à ce kit une petite bague de parafocalisation vous permettant de "figer" la position de mise au point d'une fois sur l'autre et de retrouver vos réglages rapidement. (voir produits complémentaires)

L'objectif permet un ajustage de la position du foyer d'environ 7 mm. Une fois ajusté, vous pouvez serrer la contre-bague moletée pour maintenir le réglage.

Comment fixer cette lunette guide sur votre télescope ?

• Télescope Schmidt-Cassegrain : Fixez une embase chercheur pour Schmidt-Cassegrain ref CH0004 avec 2 vis 8/32 au filetage américain ref. VS0019,16, voir produit complémentaires.
• Télescope de Newton ou lunette avec colliers : Fixez une embase chercheur plane ref. CH0003 sur l'un des colliers du télescope ou de la lunette, utilisez une vis Kodak ref. VS0010 ou une vis M6 (selon type du colier)
• Autrement vous pouvez tout à fait utiliser l'embase pour chercheur standard déjà présente sur votre tube optique la plupart du temps :-)
• Une embase est fournie dans ce pack cependant elle ne s'adapte pas forcément à votre instrument. Elle se fixe de préférence au porte-oculaires des lunettes avec emplacement vissant prévu à cet effet !

Caractéristiques

• Diamètre : 50 mm.
• Diamètre du pare-buée : 57 mm.
• Focale : 175 mm.
• Back-focus (max) : 20 mm.
• Ajustage du foyer par déplacement de l'objectif : environ 7 mm.

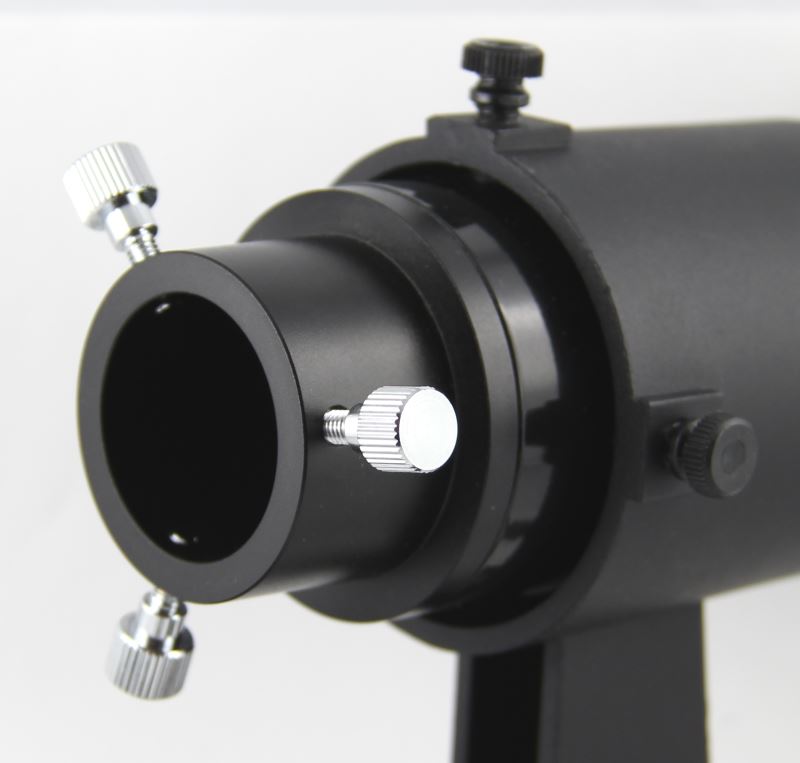

• Porte-oculaire : coulant 31,75 mm avec 3 vis de serrage.
• Mise au point : par rotation de l'objectif + contrebague + bague de parafocalisation.
• Compatible avec les caméras de guidage type iNova, Lacerta MGEN, QHY, Atik, etc...

Attention : l'utilisation d'une caméra type webcam SPC900 ou autre webcam nécessite l'adjonction d'une barlow pour permettre la mise au point à l'infini !!!
