Description

Dans un souci permanent de répondre aux demandes des astrophotographes, la société chinoise ZWO (Zhen Wang Optical) propose maintenant des caméras miniatures pour l'autoguidage avec sa gamme baptisé "Mini".

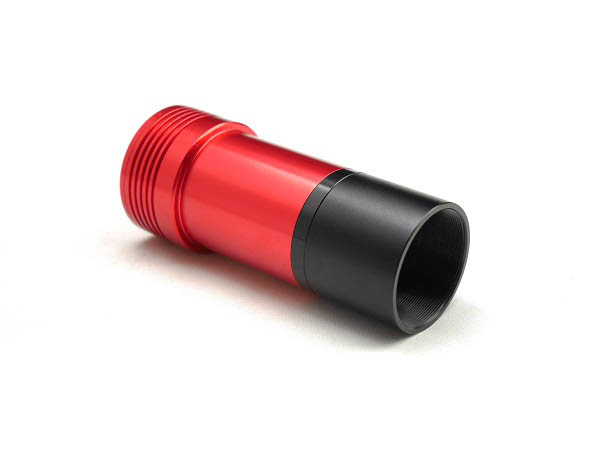

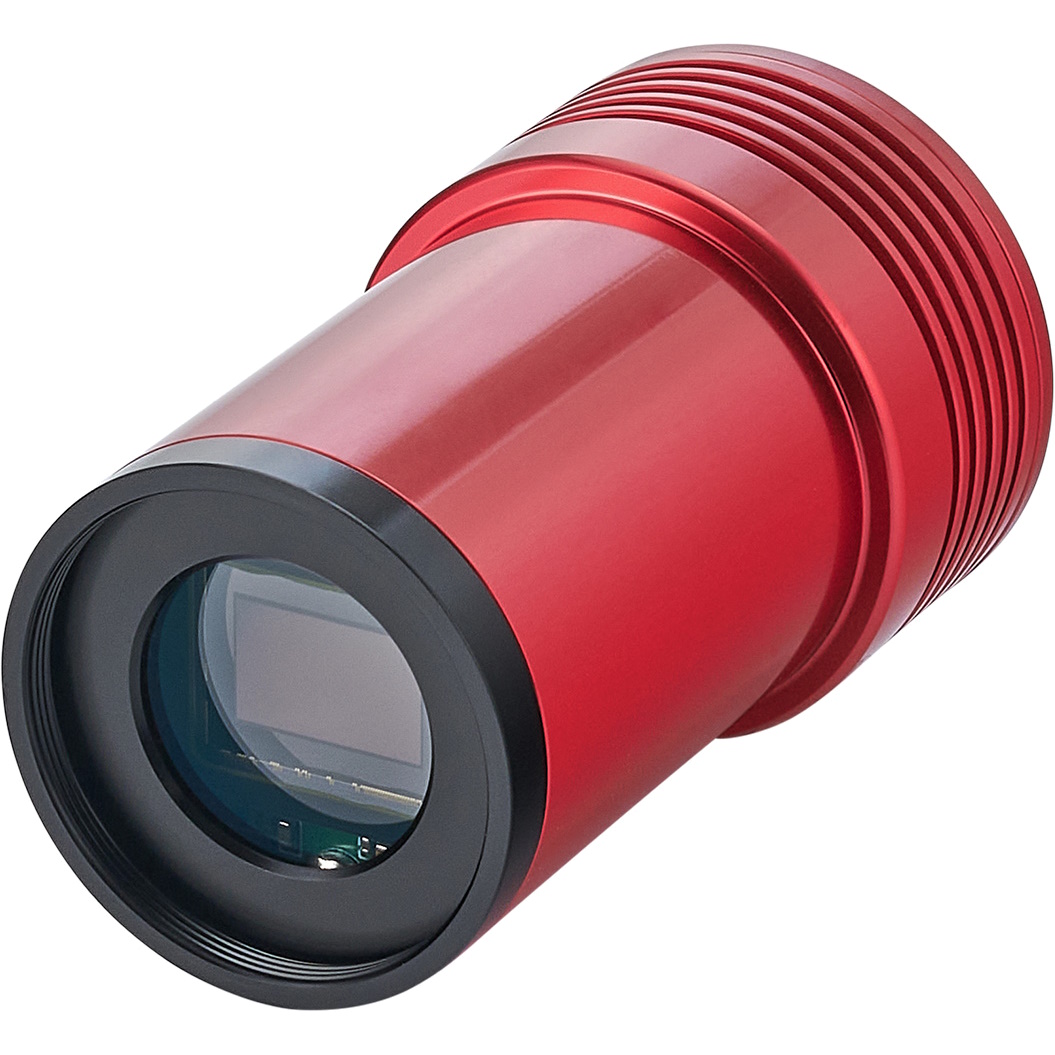

La caméra de guidage ASI174MM mini est équipée d'un grand capteur IMX174 monochrome de 2 millions de pixels (1936 x 1216px), disposant de pixels de 5,86µ.

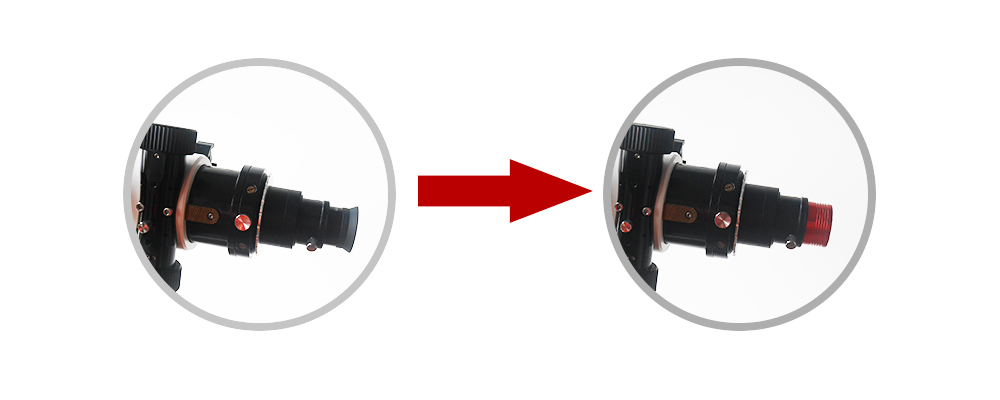

Avec sa forme et la taille d'un oculaire, cette caméra peut également être utilisée comme "oeil" électronique, filmant à une cadence de 18,4 i/s en résolution maximum.

Note : les caméras de guidage sont également des caméras d'imagerie ! la présence d'un port autoguidage n'empêche en rien l'imagerie planétaire et le visuel assisté (ciel profond) ainsi que l'imagerie All-Sky (avec objectif photo).

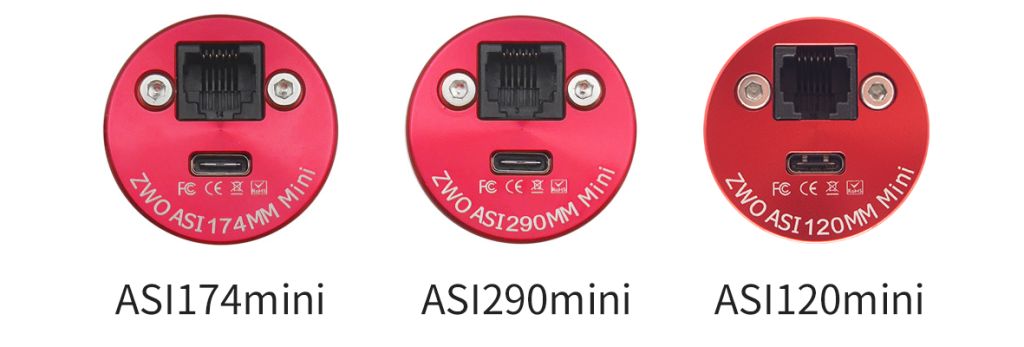

Quel modèle de caméra ZWO ASI Mini choisir ?

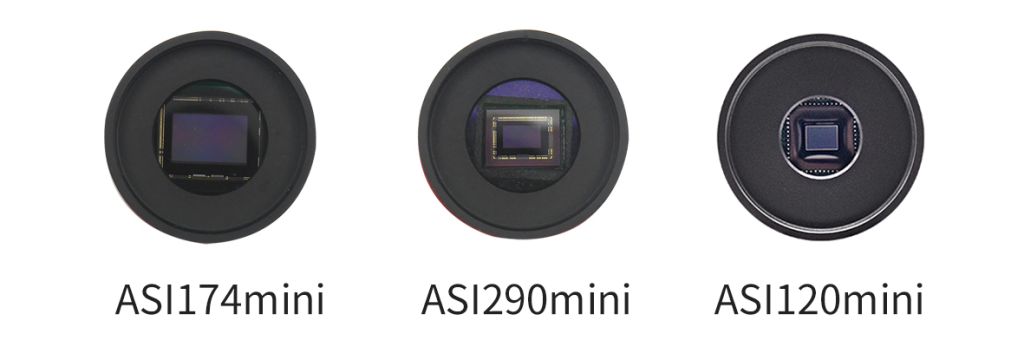

ZWO propose plusieurs modèles de caméras spécialisées dans l'autoguidage : l'ASI1290 mini, l'ASI174 mini, l'ASI290 mini et la ASI220MM Mini. Ces caméras sont monochromes et de petite taille (tubulaire coulant 31,75 mm), donc parfaitement adaptées à un autoguidage performant, cependant il existe des différences :

• L'ASI 120 Mini est équipée d'un capteur AR130 qui bien que performant est relativement petit. Son petit prix en fait une caméra de guidage intéressante. Elle s'utilisera bien sur une lunette guide type 80/400 ou un mini-guideur.
• L'ASI 290 Mini (elle n'est plus disponible !!!) offre une résolution 30% plus importante, permettant si besoin d'améliorer la précision de l'autoguidage. Elle est recommandée pour apporter un surplus de résolution et de précision sur les instruments de guidage disposant de peu de focale (mini-guideurs de 50 à 80 mm)

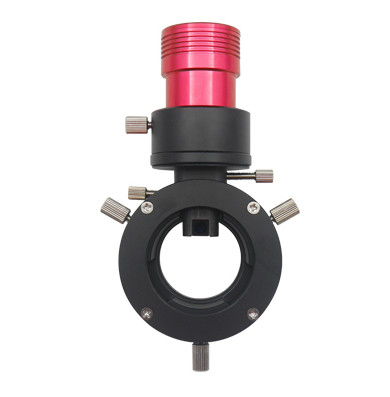

• L'ASI 174 Mini offre le plus grand capteur de la série, avec des photosites (pixels) certes plus grands que les deux autres, mais un champ 4x plus grand que l'ASI 120 mini et un capteur très performant pour faciliter la recherche d'une étoile guide, par exemple dans un diviseur optique avec une focale importante ( >= 600 mm)
• L'ASI 220 Mini est équipée d'un capteur SC2210 très récent qui remplace désormais la ASI290 en termes de performances.

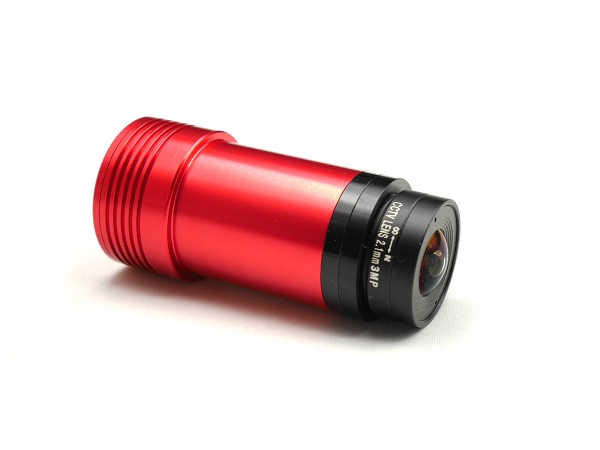

Utilisation "all-sky"

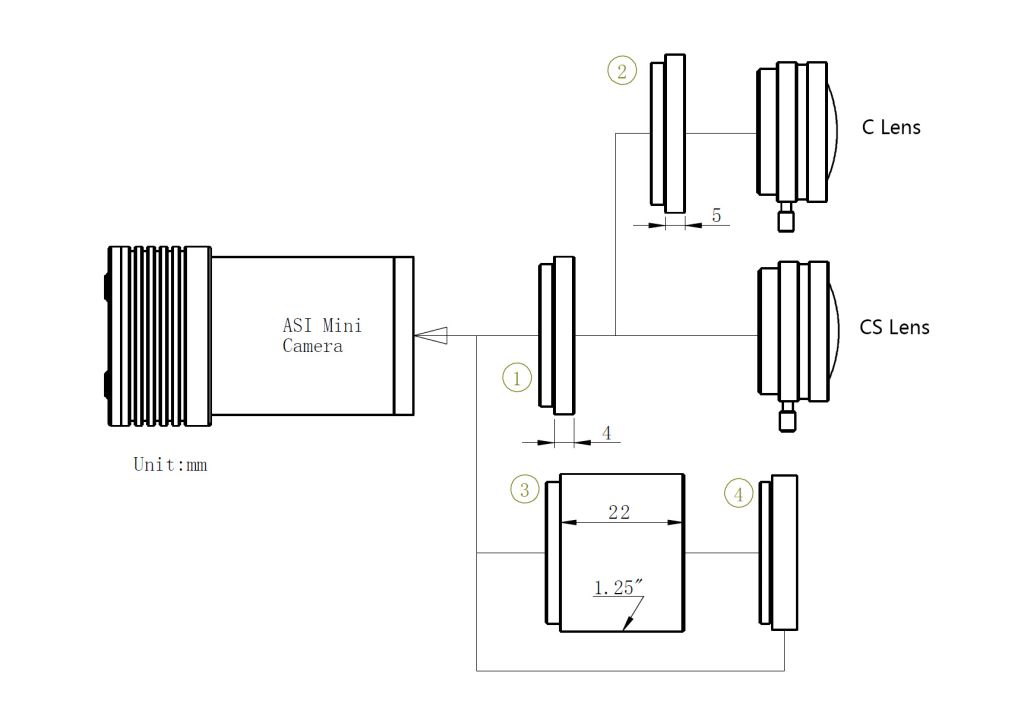

Vous pouvez utiliser cette caméra pour une utilisation "all-sky" (grande portion du ciel). Pour ce faire, vous utiliserez la bague adaptatrice M28 vers CS livrée avec la caméra, et de là vous pourrez utiliser un objectif à monture CS :

• soit un objectif à monture CS directement
• soit un objectif à monture C avec un petit tube allonge C/CS de 5 mm (voir produits complémentaires)

La taille du champ sera à calculer selon la focale de l'objectif et en fonction de la taille de ton capteur, attention toutefois de prendre un objectif certifié pour la taille du capteur car parfois les objectifs à monture C/CS ont un champ tout petit (c'est indiqué sur l'objectif).

De notre coté nous vous proposons les objectifs CS de ZWO (voir produits complémentaires).

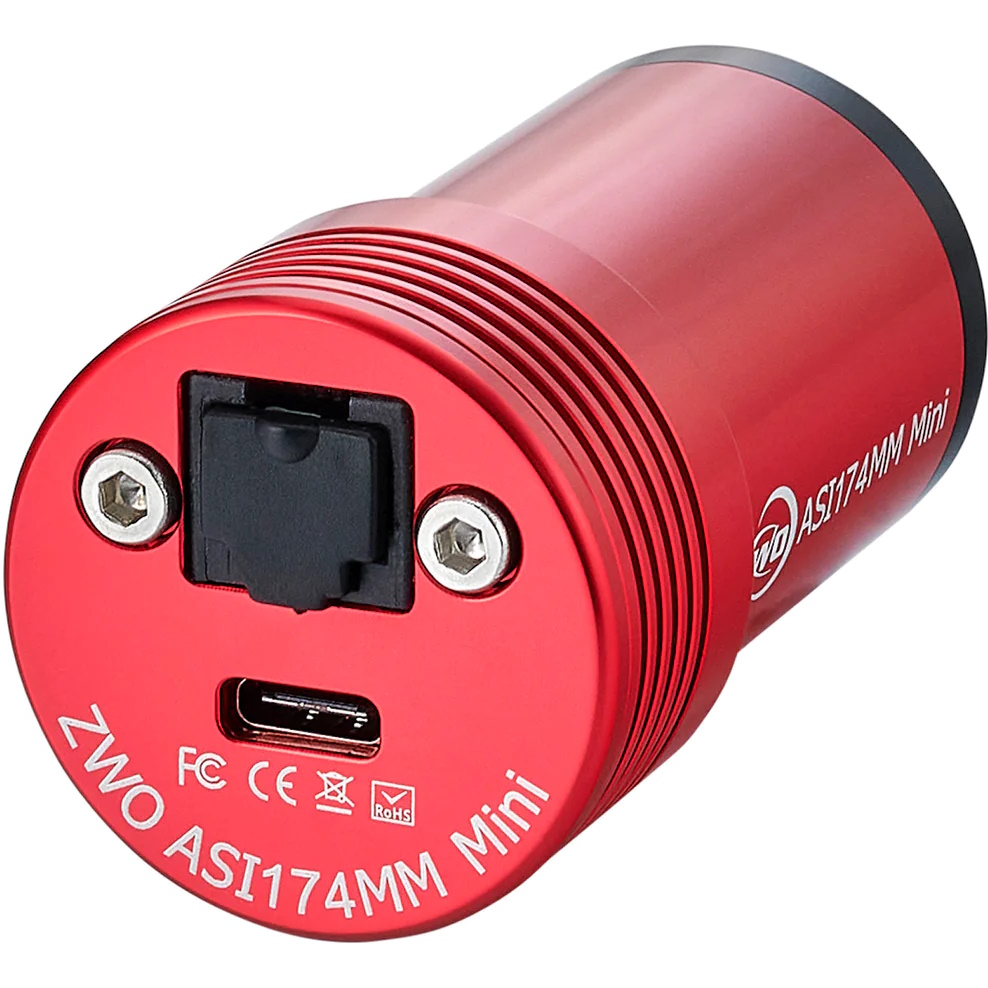

Attention : certaines incompatibilités existent entre les caméras ZWO ASI Mini et les ports USB-C du fait des normes USB utilisées par ZWO. Vous devez toujours utiliser un câble USB-A vers USB-C (fourni avec la caméra) pour utiliser ces caméras. Si vous souhaitez relier cette caméra directement en USB-C, vous devrez utiliser d'abord un adaptateur USB-C vers USB-A puis un câble USB-A vers USB-C.

Caractéristiques

Note : La notice est téléchargeable via un lien situé sur votre facture. La facture se trouve en ligne sur votre compte client. Ce lien s'activera une fois votre commande validée et expédiée, vous permettant de télécharger la notice autant de fois que souhaité. Ce lien est nominatif et crypté et ne fonctionne que lorsque vous êtes connecté au site Pierro-Astro' avec votre compte client et que votre commande est expédiée. Les notices ne doivent pas être diffusées, vendues, copiées vers des tiers sans la permission explicite de Pierro-Astro'.

• Caméra ZWO ASI174MM mini à capteur IMX174LLJ monochrome
• Capteur: CMOS 1 / 1,2 "IMX174LLJ 2,3 mégapixels 1936x1216
• Résolution: 2,3 mégapixels 1936x1216
• Pixel : 5,86 µm
• Taille du capteur: 11,3 mm x 7,1 mm

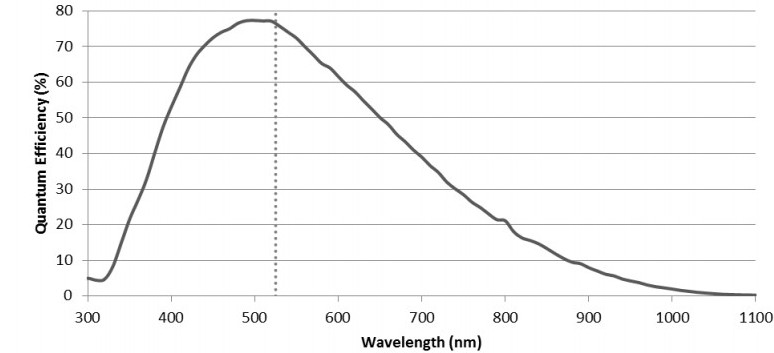

• QE (maximum): 77%

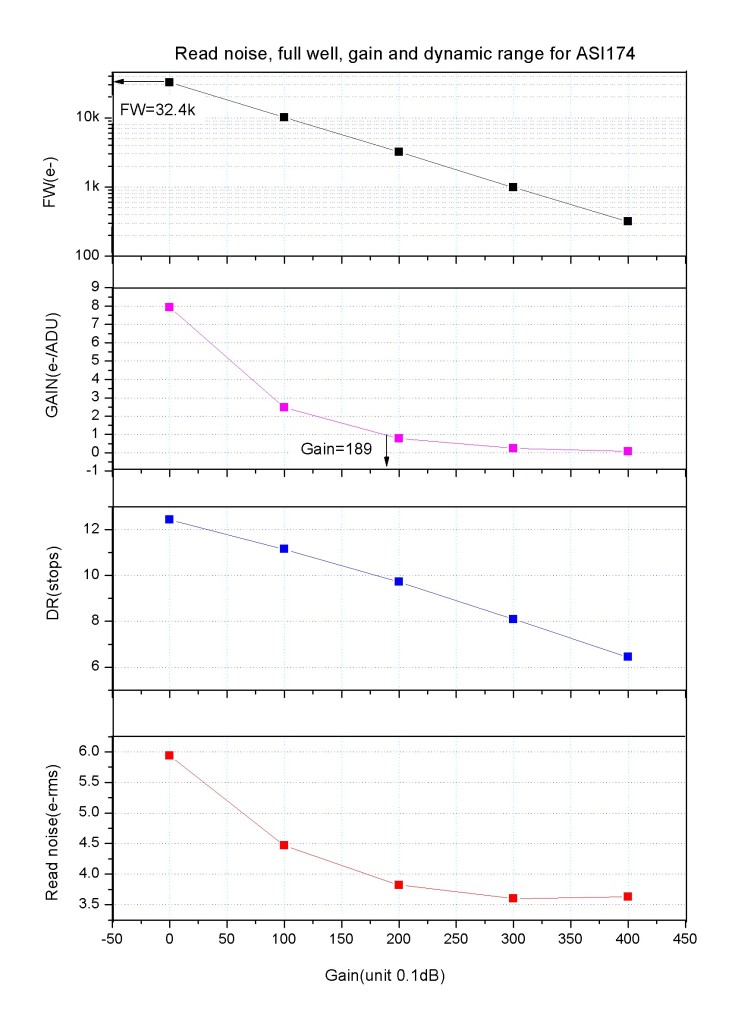

• Bruit de lecture: 3,5 e
• Temps d'exposition: 32 µs - 300 s
• ROI: pris en charge
• Interface: USB 2.0
• Configuration logicielle requise: doit prendre en charge USB 2.0
• Convertisseur ADC : sortie 12 bits (ADC 12 bits)
• Adaptateur: 1,25 "/ M28,5x0,6

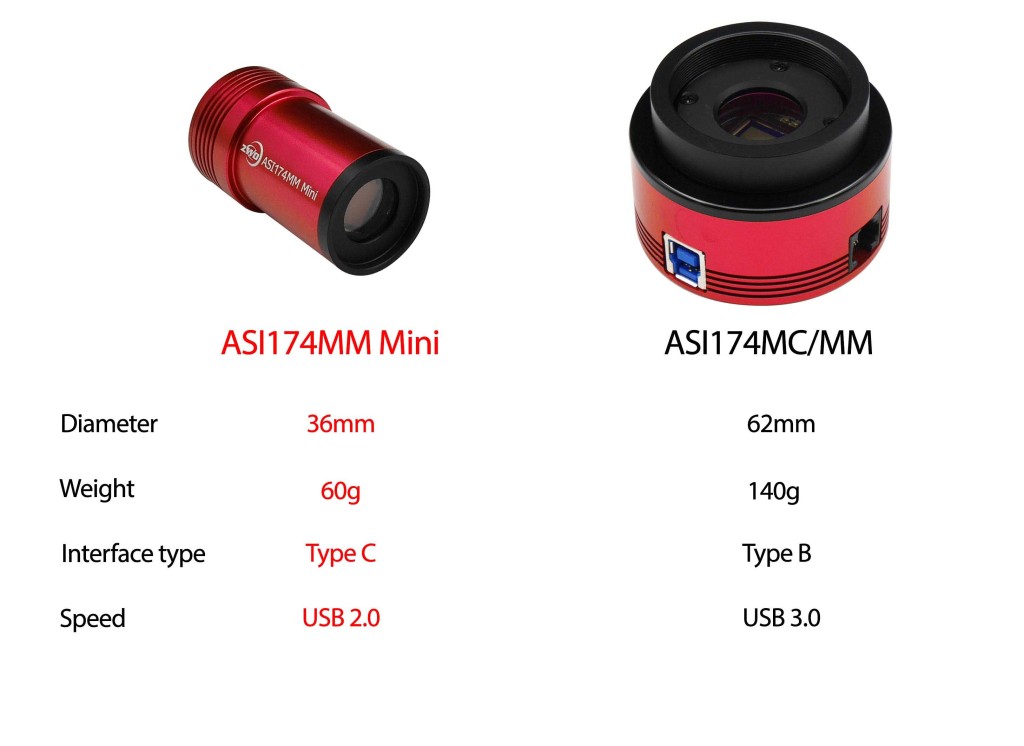

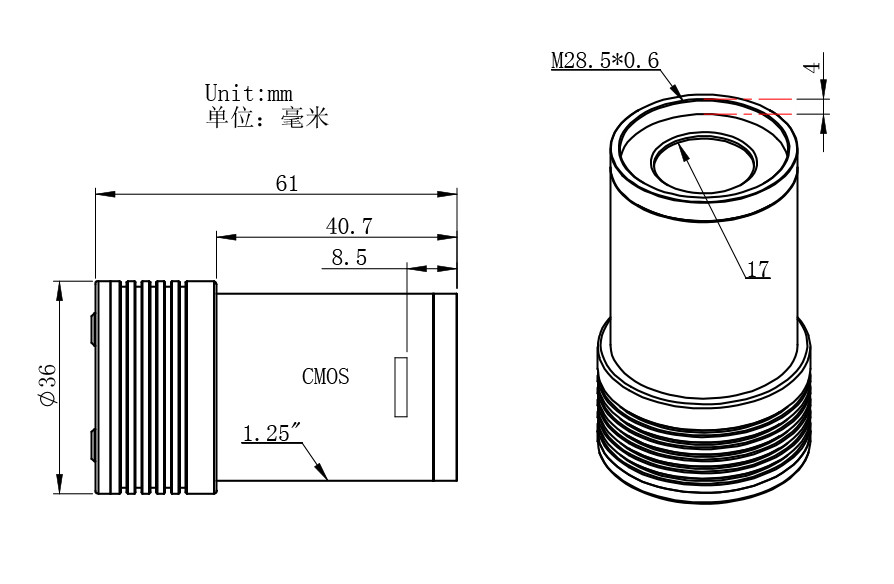

• Taille: ⌀36 mm x 61 mm
• Poids: 60 g
• Température de fonctionnement: -5 ° C - 45 ° C
• Température de stockage: -20 ° C - 60 ° C
• Tolérance à l'humidité: 20% - 80%

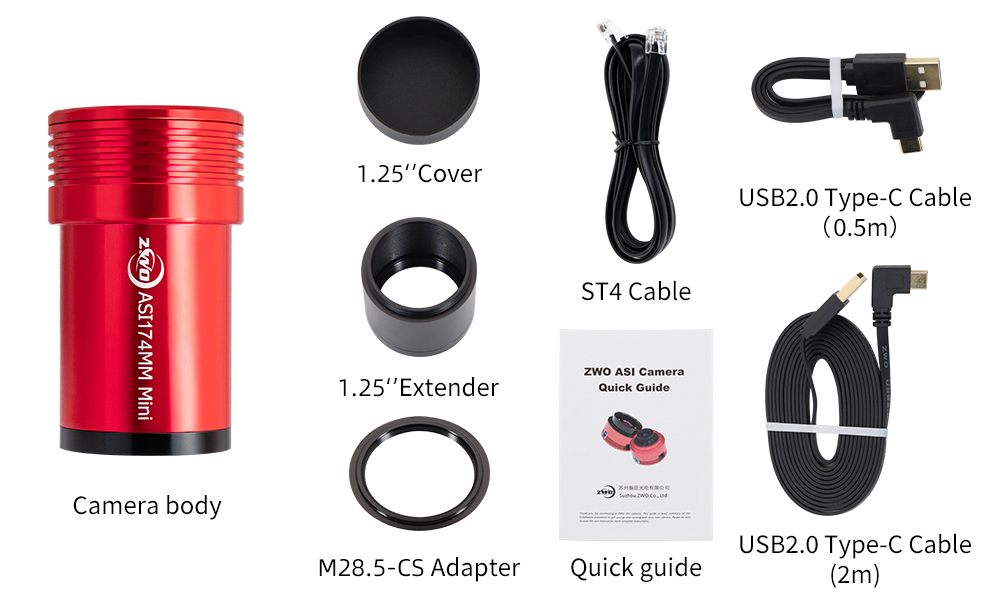

Eléments livrés

• Caméra ZWO ASI Mini (elle-même) avec filetage M28,5 mm pour filtres 31,75 mm standard
• Capot de protection 31,75 mm
• Câble USB de 2 m (pour branchement direct PC)
• Câble USB de 0,5 m (pour branchement à une caméra imageuse par exemple)
• Câble de guidage ST4 mâle mâle de 1 m
• Bague adaptatrice M28 vers monture "C"
• Tube allonge 31,75 mm fileté M28 mâle/femelle
• Notice en anglais
• Notice en Français

Installation

Notice d'utilisation

Vous pouvez trouver quantité de notices d'utilisation à cette adresse : Cliquez-ici !

Installation de votre caméra ZWO

ZWO ne fourni pas de CD avec ses caméras, vous pouvez néanmoins suivre ce petit tutoriel pour télécharger et installer l'ensemble des programmes nécessaires au bon fonctionnement de votre caméra... Notez que nous fournissons également une notice de démarrage rapide en français avec chaque caméra.

1. Installation du pilote matériel :

• Vous pouvez télécharger le pilote matériel ASIStudio ici : Cliquez-ici !

2. Installation du logiciel ASIStudio:

Ce logiciel vous permet de commencer à utiliser votre caméra et afficher vos premières images, capturer de la vidéo, et valider le bon fonctionnement de l'appareil sur votre ordinateur...

• Si besoin, télécharger et installer la dernière version en cliquant sur le lien suivant : Cliquez-ici !

3. Installation de la plateforme ASCOM :

• Les pilotes ASCOM ont besoin de la plateforme Microsoft .NET Framework 4 ou supérieure pour fonctionner (pas utile à partir de Windows 10).
• Vérifier la version de votre plateforme ASCOM, en cas de doute et dans tous les cas, téléchargez et installer la dernière version.
• Pour télécharger la plateforme ASCOM, cliquez sur le lien suivant : Cliquez-ici !

4. Installation du pilote ASCOM ZWO pour votre caméra

• Pour télécharger le pilote ASCOM de ZWO en dernière version, cliquez sur le lien suivant : Cliquez-ici !

5. Installation d'un logiciel d'astronomie :

• Pour l'acquisition de vidéos planétaires, les logiciels FireCapture, SharpCap ou Planetary-imager, proposés gratuitement, prennent en charge nativement les caméras ZWO.
• Si vous souhaitez connaître la plupart des logiciels recommandés pour l'astronomie, Cliquez-ici !
