Lunette guide 60/240 - TSOptics

Description

L'une des lunettes guides / rechercheur les plus polyvalentes pour l'astrophotographie...

En bref ...

• Support compatible avec les embases pour chercheur standard mini-Vixen, par exemple Skywatcher, GSO, Vixen, TS-Optics...
• Ouverture 60 mm - Focale 240 mm
• Mise au point hélicoïdale stable de 1,25" (l'oculaire ou l'autoguideur ne tourne pas) avec vis de serrage
• Connexion 1,25" et T2 côté oculaire - distance de travail 3-13 mm
• Sans l'extension de 30 mm, une distance de travail généreuse comprise entre 33 mm et 43 mm est possible.

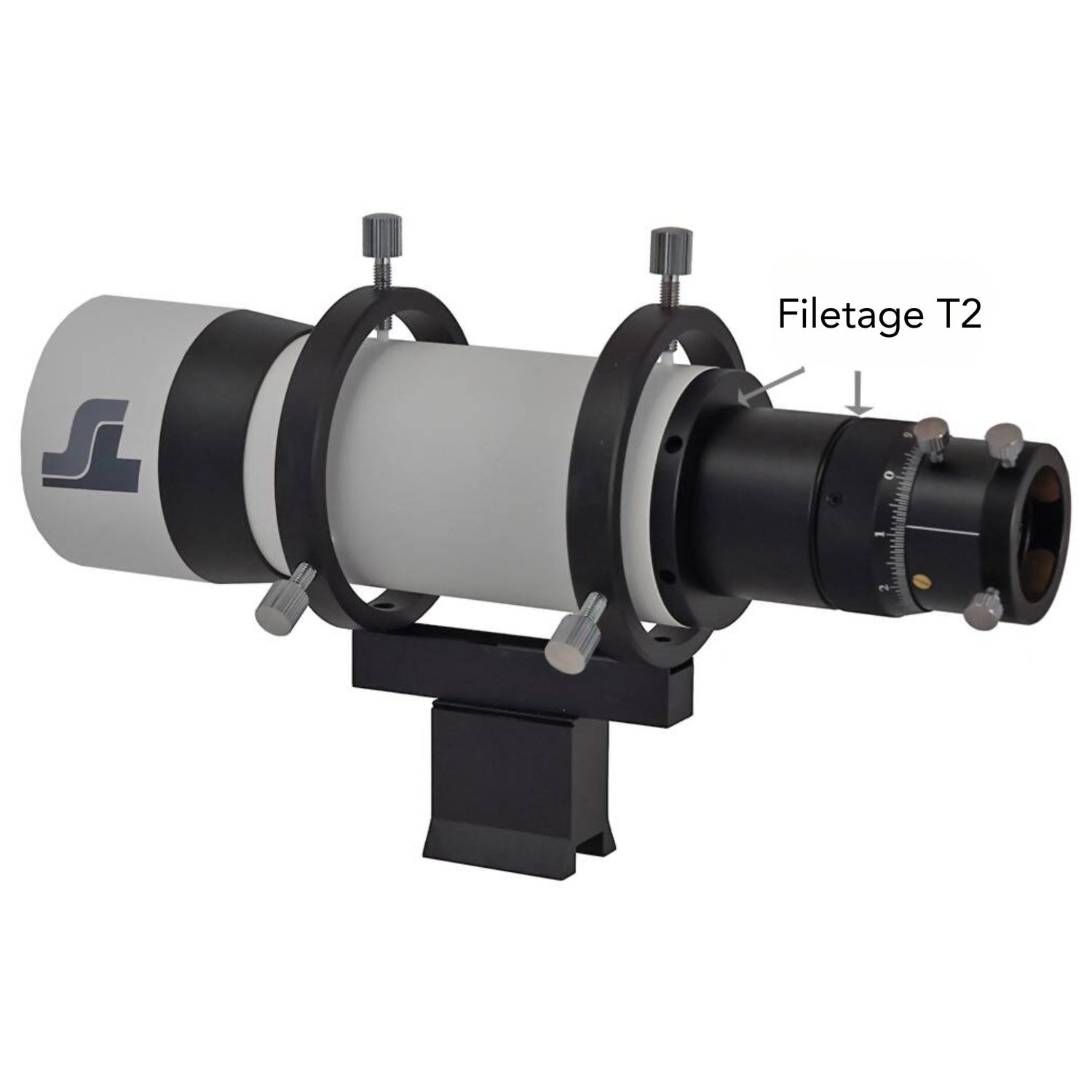

• Le système de mise au point hélicoïdal est fixé au tube par un filetage T2. La distance entre le filetage T2 sur le tube et le point de mise au point est de 90 mm.
• La position du système de mise au point hélicoïdal peut être facilement modifiée à l'aide de tubes d'extension T2 standard. (Un tube d'extension de 30 mm est inclus.)
• Des oculaires de 1,25 pouce peuvent également être utilisés, avec un renvoi coudé de 1,25 pouce.
• Des pinces robustes et réglables avec vis moletées sont incluses dans la livraison.
• Poids : seulement 563 grammes

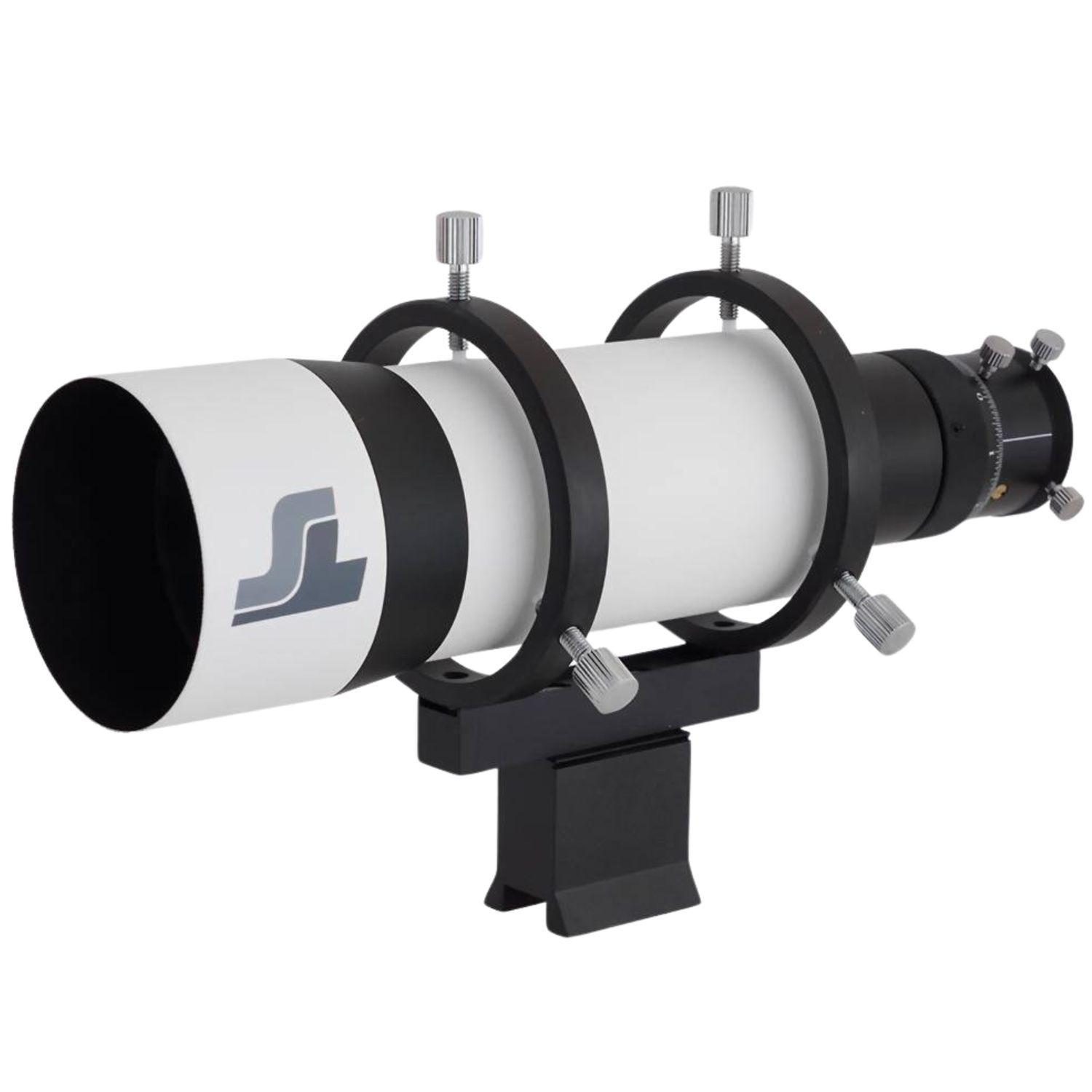

La lunette guide MiniGuider TS 60 mm est une véritable lunette guide de 60 mm avec un porte-oculaire hélicoïdal 31,75 mm. La mise au point hélicoïdale ultra-douce et précise s'effectue sans rotation de la caméra afin de faciliter les réglages et peut ensuite être maintenue par une vis de pression. Elle offre des performances globale 44% plus importantes qu'un chercheur/guideur de 50 mm. Ces améliorations en font une véritable lunette guide de 60 mm de diamètre, lumineuse et très performante.

La lunette guide est fournie avec deux colliers de guidage à décentrement permettant de pointer une étoile guide sans bouger l'instrument principal. Le kit contient également un pied avec adaptateur type chercheur pour fixer l'ensemble sur votre lunette ou télescope.

Ce kit est conçu pour vous offrir une plateforme d'autoguidage stable, légère, performante et de qualité, sans avoir besoin d'un instrument secondaire.

Adapté à toute webcam, caméra de guidage ou caméra planétaire équipées d'un adaptateur au coulant 31,75 mm, vous pourrez l'utiliser directement avec votre solution de guidage actuelle.

Le tube optique est muni d'un doublet achromatique multi-traité anti-reflets de bonne qualité, de 60 mm de diamètre et 240 mm de longueur focale (F/4) très lumineux. De meilleure qualité que les optiques des chercheurs généralement rencontrés sur le marché, il délivre des images bien piquées au centre et vous permettra de trouver des étoiles guide n'importe où dans le ciel.

L'optique est protégée par un pare-buée retardant la formation de buée. Nous recommandons toutefois l'utilisation d'une résistance chauffante si les conditions d'hygromètrie sont défavorables.

Cette solution de guidage permet d'autoguider tout instrument jusqu'à 1500 mm de focale. Cela le destine idéalement aux solutions d'imagerie grand et moyen champ, légères et transportables, des utilisateurs qui imagent essentiellement en déplacement ou avec des solutions photographiques légères. L'ajout d'une barlow en avant de la caméra pourra permettre d'accroitre encore la précision (pour les instruments avec très longues focales) en maintenant un rapport f/d admissible.

Le faible poids rajouté par cette solution (environ 600 g sans la caméra) est très intéressant car cela ne surcharge pas votre monture et vous permet, le cas échéant, d'envisager l'autoguidage sur des montures de faible capacité type CG5-Goto, EQ3,2 Goto, etc...

Les anneaux de guidage fournis sont à la fois très rigides et légers, ce qui permet de d'envisager un autoguidage performant. Ils sont vissés dans un profilé qui empèche leur rotation intempestive et le faible poids du chercheur + caméra de guidage est parfaitement adapté à leur capacité de charge. Ils sont munis de 3 vis de serrage à 120°, elles-même équipées d'embouts en Nylon afin d'éviter d'abimer le revêtement de la lunette guide.

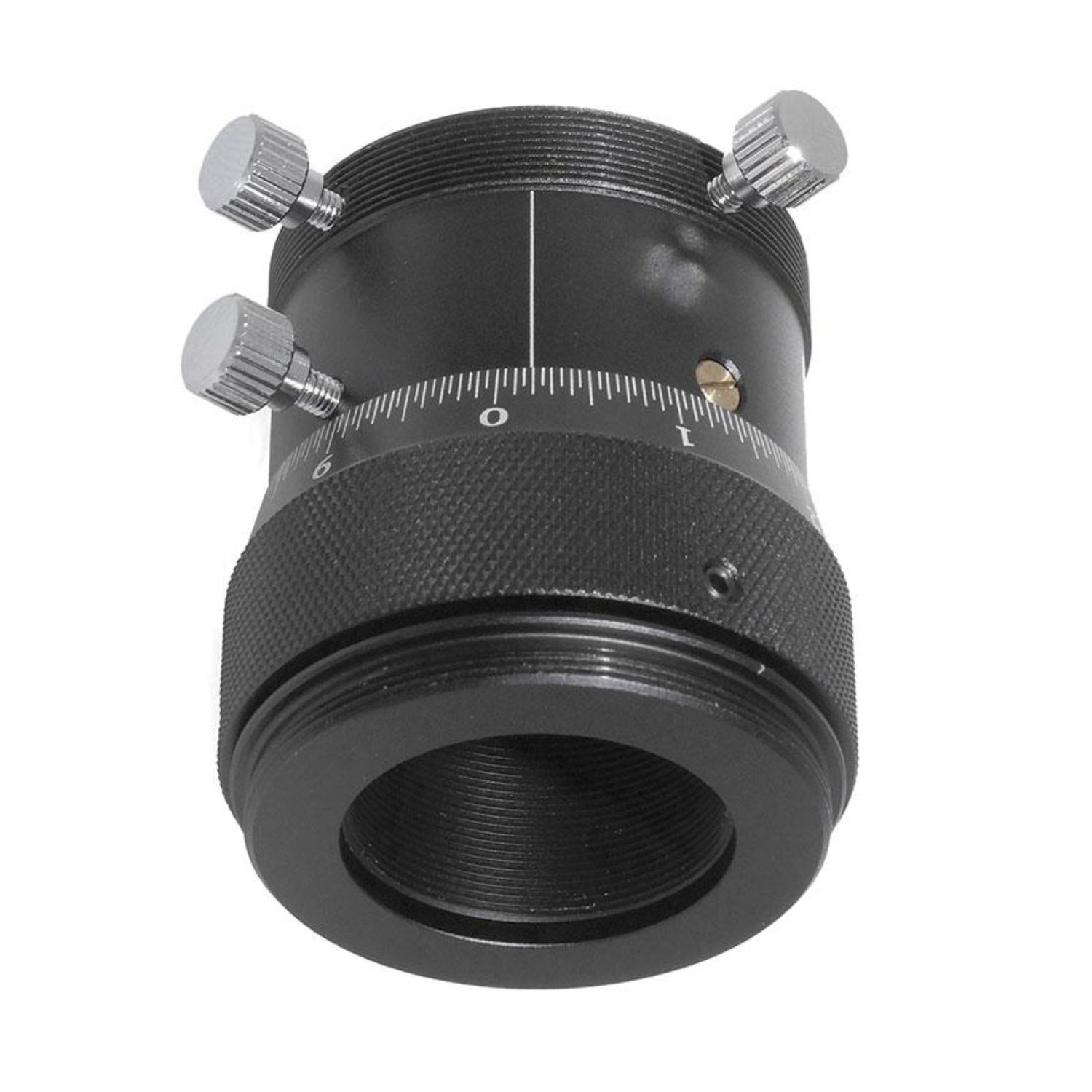

Le système de mise au point hélicoïdal est muni d'une vis de pression pour maintenir le réglage de mise au point et d'une vis de serrage pour la caméra. La mise au point s'effectue sans rotation du support de la caméra ce qui facilite le cadrage et le réglage de la caméra.

Ce kit complet d'autoguidage est une véritable solution complète pour le guidage qui nous a séduit par :

• Son faible poids (plus besoin d'un instrument secondaire pour le guidage)
• Sa facilité de mise en oeuvre (aussi simple à installer qu'un chercheur)
• Sa rapidité d'utilisation (la mise au point peut rester réglée d'une fois sur l'autre)
• La qualité de fabrication globalement de bon niveau
• L'optique performante pour son diamètre
• Les anneaux et le support complet intégré et très rigide
• La mise au point et le cadrage faciles

Utilisation en tant que lunette guide ou pour du visuel assisté

• Vissez directement votre caméra avec filetage T2 à l'arrière de la lunette
• Si votre lunette nécessite un filtre IR-Cut, utilisez-en un avec par exemple un "Nez 31,75 mm" et glissez le dans le porte-oculaires
• Certaines caméras peuvent nécessiter l'utilisation d'un tube allonge TST2-1-T2s pour permettre la mise au point typiquement les caméras tubulaires.

Utilisation visuelle

Vous pouvez transformer cette lunette guide en un véritable chercheur droit, réticulé et éclairé, avec les accessoires suivants :

• TST2-1-T2s (tube allonge et porte-oculaires à serrage annulaire)
• TSIR20 (oculaire réticulé, à compléter par un illuminateur)
• Beleuchtung (illuminateur pour réticule)
  (voir produits complémentaires)

Comment fixer cette lunette guide sur votre télescope ?

• Télescope Schmidt-Cassegrain : Fixez une embase chercheur pour Schmidt-Cassegrain ref CH0004 avec 2 vis 8/32 au filetage américain ref. VS0019,16, voir produit complémentaires.
• Télescope de Newton ou lunette avec colliers : Fixez une embase chercheur plane ref. CH0003 sur l'un des colliers du télescope ou de la lunette, utilisez une vis Kodak ref. VS0010 ou une vis M6 (selon type du colier)
• Autrement vous pouvez tout à fait utiliser l'embase pour chercheur standard déjà présente sur votre tube optique la plupart du temps :-)

Caractéristiques

• Ouverture: 60 mm
• Distance focale: 240 mm
• Tirage (position du foyer) : 19 mm en arrière du filetage T2 (mise au point en position intrafocale max.)
• Plage de mise au point : 10 mm
• Position de mise au point depuis le tube : 78 mm à partir du filetage mâle T2 (porte-oculaire hélicoïdal enlevé de la lunette)
• Connexions côté oculaire: 1,25 ", T2
• Connexion au télescope: libération rapide standard, style Vixen
• Longueur: 252 mm
• Diamètre du tube: 63 mm
• Diamètre du pare-buée : 72 mm
• Poids: 563 grammes

Eléments fournis

• Lunette guide 60 mm TS Optics
• Porte-oculaires hélicoïdal avec filetage T2 mâle
• Tube allonge T2 de 30 mm
• 2 anneaux de guidage avec 6 vis de positionnement moletées (3 pour chaque anneau)
• 1 support avec pied type mini-vixen pour embase chercheur standard (embase non fournie)
