Caméra ASI2600MM Air refroidie monochrome (IMX571) avec ASIAIR intégré - ZWO

Description

Nouveauté : La caméra ZWO ASI2600MM-AIR est une caméra 3-en-1 monochrome, qui combine 2 capteurs dans un même boîtier : l'un pour l'imagerie, l'autre pour l'autoguidage, ainsi qu'un module ASIAIR intégré pour le contrôle à distance. Une version modernisée de la célèbre ASI2600MM-DUO, avec un minimum de connectique et un maximum de performance.

En Bref :

• Capteur d'imagerie CMOS monochrome Sony IMX571 au format APS-C (3,76 µm)
• Capteur d'autoguidage CMOS 1/1,8'' monochrome SmartSens SC2210 (4 µm)
• ASIAIR mini intégré avec 256 Go de mémoire eMMC
• Refroidissement thermoélectrique jusqu'à -35°C sous la température ambiante
• Anti-amp glow, haut rendement quantique et grande dynamique
• Pour l'imagerie du ciel profond, avec autoguidage intégré
• Hublot traité anti-reflets et anti-infrarouges (UV/IR-Cut)
• Connexions : 4x USB 2.0, 2x alimentation 12 V, USB-C, Wi-Fi double bande, Bluetooth
• Vous pouvez voir de nombreux exemples de photos prises avec cette caméra en cliquant ici : Cliquez-ici (lien AstroBin)

Capteur principal

Le capteur principal de la ASI2600MM-AIR est le Sony IMX571 monochrome, au format APS-C. Il propose une matrice de 6248 x 4176 pixels, soit 26 millions de pixels, avec des pixels carrés de 3,76 µm. Sa diagonale de 28,3 mm est idéale pour les instruments destinés au ciel profond. Ce capteur dispose d'une architecture STARVIS 2 back-illuminated, qui permet d'atteindre une sensibilité exceptionnelle, même en faible luminosité. Sa capacité en mode standard atteint 50 000 e- et peut être étendue à 73 000 e-. Le convertisseur analogique-numérique 16 bits garantit une dynamique de 14 stops, pour des images riches en nuances, sans perte de détail.

Capteur de guidage

Le capteur SC2210 monochrome de type 1/1,8'' est identique à celui de la caméra ASI220MM Mini. D'une taille de 7,68 x 4,32 mm (diagonale 8,81 mm), il possède une matrice de 1920 x 1080 pixels avec des pixels de 4 x 4 µm. Sa capacité atteint 8780 e-. Il se distingue par un très faible bruit de lecture (0,6 e-) et une efficacité quantique maximale de 92 % à 500 nm. Ce capteur, bien que excentré dans le champ image, est suffisamment sensible pour détecter des étoiles guides même dans des conditions optiques non optimales.

Autres avantages de la ASI2600MM-AIR

• ZWO intègre l’ASIAIR Mini directement dans le corps de la caméra, évitant ainsi l’usage d’un boîtier séparé pour le pilotage
• Le module Wi-Fi double bande (2,4 & 5 GHz) assure une connexion rapide et stable jusqu'à 20 m
• Alimentation par une seule prise 12 V (5,5 x 2,1 mm)
• Hub USB 2.0 à 4 ports pour alimenter monture, moteur de mise au point, roue à filtres, etc.
• Connexion directe en USB-C pour le transfert rapide de données
• Capteur principal sans effet "Amp-Glow"
• Système de refroidissement à deux étages, refroidissant jusqu'à -35°C
• Chauffage anti-buée activable logiciellement (2,8 W)
• Anti-reflet et filtre UV/IR intégré : pas besoin de filtre supplémentaire

Domaines d'application

• Astrophotographie du ciel profond : nébuleuses, galaxies, amas globulaires
• Imagerie en bande étroite (Ha, OIII, SII...) grâce au capteur monochrome
• Autoguidage de précision sans diviseur optique ni caméra supplémentaire
• Utilisation nomade grâce à la compacité et au Wi-Fi

À propos :

ZWO fait un grand pas en avant avec cette caméra refroidie. Le capteur monochrome Sony IMX 571 monochrome au format APS-C convainc par sa sensibilité extrêmement élevée et sa profondeur de données de 16 bits (enfin !). Quelque soient vos temps d'exposition, vous obtenez une bien meilleure dynamique que les capteurs limités à 12 bits par exemple.

L’une des caractéristiques exceptionnelles de l’ASI 2600MM Pro est sa sensibilité à la lumière sensationnelle. Le QE de 80% grâce à la technologie BACK ILLUMINATION et la très faible électro-luminescence de 'lamplificateur rendent la caméra très adaptée à toutes les applications astronomiques, mais surtout à l'astrophotographie du ciel profond.

Conception trois-en-un

Le modèle ZWO ASI2600MM-AIR contient 2 capteurs. Le capteur principal est le capteur d'imagerie. Le capteur secondaire est le capteur d'autoguidage. Il est placé à côté du capteur principal et récupère une petite partie du champ périphérique de l'instrument. Bien que décentrée, et parfois déformée par les aberrations optiques de l'instrument, l'image obtenue est suffisante pour y détecter une étoile de guidage ; les capteurs CMOS actuels sont très sensibles et peuvent saisir des étoiles de magnitude importante en 1 ou 2 secondes de pose.

L'intégration des deux fonctions dans la même caméra réduit la connectique et augmente la vitesse. Diviseur optique et caméra de guidage deviennent inutiles. L'ajout de l'ASIAIR évite d'utiliser un câble pour transférer les images. Seul le câble d'alimentation est nécessaire. Grâce à une antenne qui transmet les informations en Wifi ou Bluetooth vous pouvez piloter votre caméra directement depuis un smartphone, PC portable ou tablette. A l'aide du logiciel gratuit ZWO ASIAIR contrôlez le temps de pose, le nombre de poses et toutes les fonctionnalités de la caméra. Vous pouvez empiler à la volée ''Live Stacking'' les images pour obtenir un résultat très rapidement. Contrôlez en même temps avec le logiciel ASIAIR votre monture ou moteur de mise au point électronique. Gagnez en efficacité et facile d'utilisation !

Capteur guide : Le capteur SC2210 de la mini-caméra ASI220 se caractérise par une très grande sensibilité. La valeur de crête de QE atteint 92 % à 500 nm. Le bruit de lecture est aussi faible que 0,6e. En tant que capteur de guidage de nouvelle génération, il a obtenu d'excellents résultats en matière de guidage, prouvés par des centaines d'astrophotographes.

Capteur principal : Le capteur principal IMX571 présente un format APS-C et un nombre total de pixels de 26MP. Ses dimensions sont de 23,5 mm de largeur x 15,7 mm de hauteur, et sa diagonale est de 28,3 mm. La petite taille des pixels (3,76 x 3,76) permet d'obtenir une capacité électronique impressionnante de 50 ke-.

Le capteur IMX571 est bâti sur l'architecture technique STARVIS. Cette dernière intègre de puissantes fonctionnalités permettant l'obtention d'images lumineuses et contrastées, avec une dynamique importante, y compris dans de faibles conditions d'éclairage. La plus importante est l'utilisation d'une structure opto-électronique dite ''back-illuminated'' (ou BSI, Back Side Illuminated). Toute l'électronique du capteur est placée sous les photosites ; la distance à franchir par la lumière dans le capteur est réduite, ainsi que le blocage des photons par les éléments électroniques non photosensibles. La sensibilité est très fortement augmentée, même en condition de très faible luminosité. Cette structure étagée permet de placer davantage d'électronique dans le capteur lui-même, telle que les ADC, minimisant ainsi les artefacts et le bruit.

Le capteur CMOS rétro-éclairé de Sony améliore la sensibilité et la réduction du bruit - les facteurs clés pour améliorer la qualité de l’image, tout en améliorant radicalement la structure de pixels fondamentale en passant d'un éclairage frontal au rétroéclairage. Il conserve par ailleurs les avantages des capteurs CMOS précédents de Sony, tels qu'une faible consommation d'énergie et un fonctionnement à grande vitesse.

Quels filtres utiliser ?

• Un filtre astronomique généraliste anti-pollution-lumineuse type L-PRo ou IDAS LPS par exemple (pour tous les types d'objets et retirer la pollum)
• Un filtre nébulaire à bande étroite multi-bande type L-Extreme ou IDAS NBZ par exemple (pour les nébuleuses uniquement)

Note : Un filtre UV/IR CUT pour la photo ''générale'' n'est pas nécessaire car la caméra est pourvue d'un hublot filtant les infrarouges (UV/IR Cut). Cepndant, vous pourriez en avoir besoin pour parafocaliser vos poses avec la même épaisseur de filtre que les autres filtres utilisés pour le ciel profond et obtenir une image de luminance par exemple.

Comment les placer devant la caméra ?

Pour placer les filtres devant la caméra on retire la bague de 21 mm fournie avec la caméra et on la remplace par un tiroir à filtres ZWFD-M54, livré avec 1 tiroir, les tiroirs sont également vendus séparément. Le support filtres à tiroirs sera monté directement en premier devant la caméra.

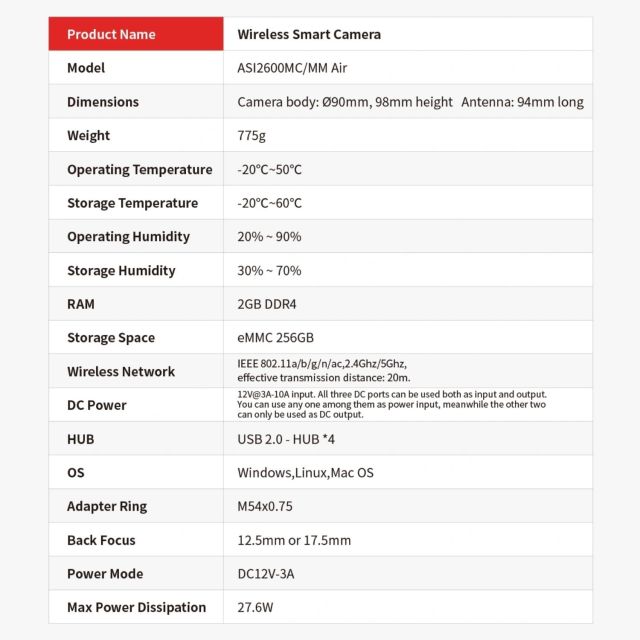

Caractéristiques

Note : La notice est téléchargeable via un lien situé sur votre facture. La facture se trouve en ligne sur votre compte client. Ce lien s'activera une fois votre commande validée et expédiée, vous permettant de télécharger la notice autant de fois que souhaité. Ce lien est nominatif et crypté et ne fonctionne que lorsque vous êtes connecté au site Pierro-Astro' avec votre compte client et que votre commande est expédiée. Les notices ne doivent pas être diffusées, vendues, copiées vers des tiers sans la permission explicite de Pierro-Astro'.

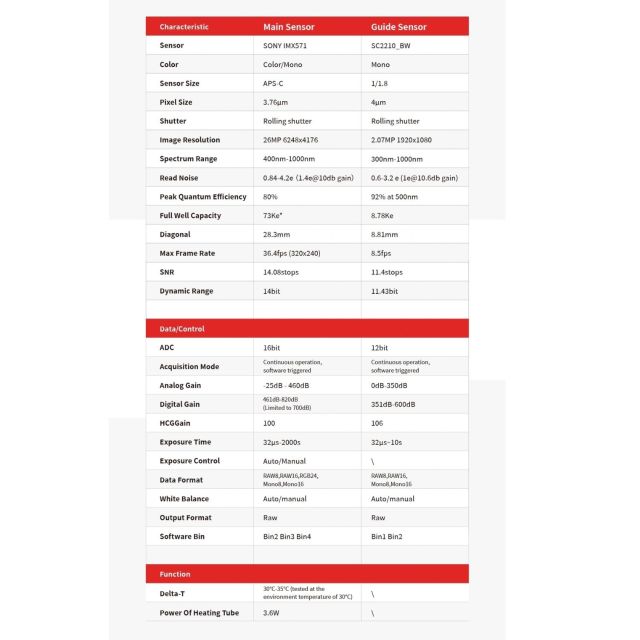

Capteur principal (Imagerie)

• Modèle : CMOS Sony IMX571 monochrome
• Format : APS-C
• Taille : 23,5 x 15,7 mm (diagonale : 28,3 mm)
• Taille de pixel : 3,76 µm
• Résolution : 6248 x 4176 (26 MP)
• Capacité du puits : 50 000 e-, jusqu'à 73 000 e- en mode étendu
• Bruit de lecture : 0,84 à 4,2 e-
• QE max : 91 %
• ADC : 16 bits
• Plage d’exposition : 32 µs à 2000 s
• Pas d’"Amp-Glow"

Capteur secondaire (Autoguidage)

• Modèle : SmartSens SC2210 monochrome
• Format : 1/1,8"
• Taille : 7,68 x 4,32 mm (diagonale : 8,81 mm)
• Taille de pixel : 4 µm
• Résolution : 1920 x 1080 (2 MP)
• Capacité du puits : 8780 e-
• Bruit de lecture : 0,6 à 3,2 e-
• QE max : 92 %

Refroidissement

• Type : TEC à deux étages
• Différentiel : -35 °C max sous température ambiante
• Consommation max : 27,6 W

Connectivité & Interface

• Alimentation : 12 V / 3 A (non incluse)
• 2x sorties 12 V 10 A (5,5 x 2,1 mm)
• USB-C (transfert PC uniquement)
• 4x USB 2.0 Type-A
• Wi-Fi : double bande (2,4 et 5 GHz)
• Bluetooth (connexion avec AM3 / AM5)

Dimensions

• Diamètre : 90 mm
• Longueur : 97,9 mm (sans antenne)
• Poids : 760 g

Éléments livrés

• 1x Caméra ZWO ASI2600MM-AIR
• 1x Antenne Wi-Fi
• 1x Câble d'alimentation DC 1,5 m (mâle-femelle)
• 2x Câbles d'alimentation 12 V (1 m)
• 2x Câbles USB 2.0 (0,5 m)
• 1x Bague allonge M54M-M54F (16,5 mm)
• 1x Bague allonge M54M-M54F (21 mm)
• 1x Adaptateur M54M-M48F
• 1x Sangle de câble (1 m)
• 1x Clé hexagonale 2 mm

Installation

Notice d'utilisation

Vous pouvez trouver quantité de notices d'utilisation à cette adresse : Cliquez-ici !

Installation de votre caméra ZWO

ZWO ne fourni pas de CD avec ses caméras, vous pouvez néanmoins suivre ce petit tutoriel pour télécharger et installer l'ensemble des programmes nécessaires au bon fonctionnement de votre caméra... Notez que nous fournissons également une notice de démarrage rapide en français avec chaque caméra.

1. Installation du pilote matériel :

• Vous pouvez télécharger le pilote matériel ASIStudio ici : Cliquez-ici !

2. Installation du logiciel ASIStudio:

Ce logiciel vous permet de commencer à utiliser votre caméra et afficher vos premières images, capturer de la vidéo, et valider le bon fonctionnement de l'appareil sur votre ordinateur...

• Si besoin, télécharger et installer la dernière version en cliquant sur le lien suivant : Cliquez-ici !

3. Installation de la plateforme ASCOM :

• Les pilotes ASCOM ont besoin de la plateforme Microsoft .NET Framework 4 ou supérieure pour fonctionner (pas utile à partir de Windows 10).
• Vérifier la version de votre plateforme ASCOM, en cas de doute et dans tous les cas, téléchargez et installer la dernière version.
• Pour télécharger la plateforme ASCOM, cliquez sur le lien suivant : Cliquez-ici !

4. Installation du pilote ASCOM ZWO pour votre caméra

• Pour télécharger le pilote ASCOM de ZWO en dernière version, cliquez sur le lien suivant : Cliquez-ici !

5. Installation d'un logiciel d'astronomie :

• Pour l'acquisition de vidéos planétaires, les logiciels FireCapture, SharpCap ou Planetary-imager, proposés gratuitement, prennent en charge nativement les caméras ZWO.
• Si vous souhaitez connaître la plupart des logiciels recommandés pour l'astronomie, Cliquez-ici !
