Lunette astronomique 80/600 80ED EvoStar Dual Speed sur monture NEQ5 Pro GoTo équatoriale - Sky-Watcher

Description

En bref...

• Série Black-Diamond ED de Sky-Watcher, existe en 72 mm, 80 mm, 100 mm, 120, et 150 mm
• Diamètre utile : 80 mm / Focale : 600 mm
• Objectif doublet apochromatique "ED" avec un verre en FPL-53 (Ohara Japon) et un second verre adapté
• Traitement anti-reflets toutes surfaces et bafflage
• Pare-buée fixe ultra-rigide
• Porte-oculaires type Crayford coulant 50,80 mm simple ou Dual-Speed au choix
• Colliers, queue d'aronde et bouchons fournis en standard
• Valise et accessoires (chercheur, renvoi coudé et oculaire) vendus séparément ou en "pack" au choix
• Compatible EAF de ZWO
• Nouveauté : Existe également en pack sur la nouvelle monture EQM-35 !
• Chez Pierro-Astro' chaque lunette est vérifiée avant expédition.
• Pour voir des images réalisées avec cette lunette, Cliquez-ici ( lien AstroBin ) !

Sky-Watcher a lancé récemment un renouvellement de sa gamme d'instrument en reprenant le design et quelques éléments mécaniques. La série, dénommée, Black Diamond, comprend des Dobson, réfracteurs, Newton et Maksutov. Au niveau des lunettes les diamètres "classiques": 80, 100 et 120 mm de la série "Pro" (couleur champagne) sont conservés. Hormis le changement couleur (noire avec des incrustations blanches), seul le porte-oculaire Crayford 50,8 mm a subi des évolutions (ajout d'une démultiplication fine 11:1 - version complète).

La qualité optique, réputée des 80ED Sky-Watcher, offre à tous la possibilité d'acquérir un instrument performant à un prix très attractif pour l'astrophotographie grand champ ou l'observation planétaire et solaire.

Objectif apochromatique

Pour obtenir le précieux qualificatif "APO", un réfracteur doit corriger les aberrations chromatiques primaires et secondaires, inhérentes à tous les systèmes dont les rayons lumineux traversent un élément optique. Dans le cas de la Sky-Watcher Black Diamond 80ED, un doublet composé d'un élément en verre ED réduit le chromatisme pour limiter considérablement l'apparition de lisérés colorés sur les planètes ou la Lune. Le verre ED choisit, du FPL-53 (Schott), est le plus à même de corriger ces défauts grâce à une très faible dispersion.

L'utilisation de traitements multi-couches sur toutes les surfaces limite considérablement les pertes dues à la traversée de l'objectif ce qui rend la Sky-Watcher 80ED lumineuse et plus contrastée que des lunettes classiques moins bien corrigées. Un nouveau traitement "Metallic High-Transmission" (MHC) déposé sur les surfaces air-verre assure des résultats époustouflants (transmission proche de 99,5%).

Grâce à son rapport de focale court, f/7,5, l'Equinox 80ED est particulièrement intéressante pour la photographie du ciel profond. En combinaison, par exemple, avec un appareil photo numérique grand format (correcteur/réducteur conseillé), pointez la lunette vers de larges nébuleuses telles Orion, la Lagune ou la fameuse galaxie d'Andromède.

La qualité optique d'un niveau élevé, grâce à la bonne correction du chromatisme, ravira plus d'un amateur ou débutant.

Contrôle des objectifs

Comme la Série Pro, la lunette 80ED Evostar se distingue par le contrôle de la qualité de chaque objectif par l'intermédiaire d'un test de Ronchi et d'un StarTest.

La fonction essentielle d'un instrument est de collecter la lumière d'une étoile sans perturbation. Cela signifie concentrer le flux lumineux sans altérer ce faisceau lumineux. Toutes les longueurs d'onde constituent le front d'onde, toutes altérations de ce front d'onde causées par les optiques doivent être évitées. Une analyse du front d'onde avec un test de Ronchi démontre la qualité d'une optique. Les lignes blanches et noires doivent apparaître rectilignes et parallèles.

Le Startest prouve la capacité des optiques à reproduire une image ponctuelle d'une source ponctuelle. Des anneaux lumineux concentriques entourent l'image ponctuelle. C'est la répartition de la lumière dans les anneaux de diffraction qui indique le bon centrage de l'objectif par rapport à l'instrument.

Conception mécanique

Pour être cohérent avec l'optique et fournir de bons résultats en astrophotographie (ou la mise au point a une place primordiale) le porte oculaire des Black Diamond a été amélioré grâce, entre autres, à l'ajout d'une vis de démultiplication fine. Le principe est de type Crayford avec une structure en aluminium offrant robustesse et précision lors de la focalisation. Une vis de blocage permet de conserver la mise au point.

Pour répondre aux exigences des astronomes amateurs, le tube optique est entièrement réalisé en acier. Aucune pièce plastique n'est utilisée! La solidité est donc au rendez-vous comme l'esthétique particulièrement réussi. L'intérieur est noirci et bafflé pour limiter l'intrusion de lumières parasites. Deux colliers et une queue d'aronde type Vixen sont inclus pour une fixation solide à votre monture.

Utilisation photographique

La 80ED est fournie avec porte-oculaires 2" 50,80 mm et une bague réductrice 31,75 mm munie d'un filtetage T2 qu'il suffira de compléter par une bague T2 pour canon eos pour faire de la photographie au foyer sans le correcteur/réducteur (nous recommandons toutefois l'utilisation du correcteur/réducteur).

Pour utiliser la 80ED au meilleur de ses possibilités, nous recommandons le correcteur/réducteur de focale ref. SW0182, il se visse directement à l'arrière de la lunette à la place du porte-oculaires. Il faut le compléter par une bague T-M48 adaptée à votre APN (pour canon, nikon, sony etc...), voir "produits complémentaires". Le tirage optimal est situé aux alentours de 55, 56 mm. Il est directement obtenu avec le couple bague T-M48 + APN avec les Canon et Nikon. Pour un Sony, il faudra compléter l'ensemble par un tube allonge M48 de 30 mm ref. AC0070.30.

Nos services

Les avantages Pierro-Astro' (effectués gratuitement !).

• Nous révisons, contrôlons, modifions et mesurons chaque monture (à partir de l'HEQ5 et et au delà). Vous pouvez trouver le détail de nos modifications dans l'article décrivant précisément nos modification. Cliquez-ici !
• Au delà de ces services de préparation de montures, nous vous livrons par transporteur avec assurances (Chronopost ou UPS) à prix préférentiel et avec de nombreuses options lors de la livraison (contact par sms, livraison au choix etc...)

A propos de la valise...

Les valises Sky-Watcher sont de très "piètre" qualité. Il arrive fréquemment qu'elles soit abîmées à l'arrivée chez vous du fait des conditions de transport.
Ces valises sont offertes par le fabricant pour protéger la lunette et il n'y a pas de possibilité de remplacement et chez Pierro-Astro' vous bénéficiez de remises par rapport au prix catalogue.
Merci pour votre compréhension et de ne pas réclamer des remises ou remboursements complémentaires. Nous ne pouvons pas garantir que la valise soit en bon état à l'arrivée...
Mais ce que vous achetez c'est la lunette ! Et celle-ci vous parviendra en parfait état (sauf problème auquel cas contactez-nous bien sûr...).

Caractéristiques

Note : La notice est téléchargeable via un lien situé sur votre facture. La facture se trouve en ligne sur votre compte client. Ce lien s'activera une fois votre commande validée et expédiée, vous permettant de télécharger la notice autant de fois que souhaité. Ce lien est nominatif et crypté et ne fonctionne que lorsque vous êtes connecté au site Pierro-Astro' avec votre compte client et que votre commande est expédiée. Les notices ne doivent pas être diffusées, vendues, copiées vers des tiers sans la permission explicite de Pierro-Astro'.

Sky-Watcher Black Diamond 80ED (voir accessoires ci-dessous selon versions)

• Lunette apochromatique de 80 mm de diamètre f/7,5
• Diamètre de l'objectif : 80 mm
• Longueur Focale: 600 mm  (F/7,5)
• Diamètre du pare-buée : 116 mm
• Objectif à 2 éléments traités multi-couches avec verre FPL-53 (Schott).
• Pouvoir de résolution : 1,45"
• Magnitude limite : 11,3
• Porte oculaires coulant 50,8 mm type Crayford lisse
• Molette simple (SW0089) ou molette démultipliée fine 11:1 (version Dual-Speed )
• Filetage en sortie du tube coulissant : M56x1 mm mâle (compatible avec correcteur de champ Sky-Watcher SW0182)
• Bague adaptatrice coulant 31,75 mm incluse
• Dimension du tube (Longueur x Largeur) : 620 mm x 100 mm
• Poids tube seul : 2,5 kg
• Livrée avec colliers et queue d'aronde type Vixen longueur 210 mm
• 1 vis de fixation type Kodak avec molette de serrage sur un des colliers pour montage "piggyback".

Eléments livrés

SW0089 - Lunette Sky-Watcher Black Diamond 80ED avec molette simple tube seul

• 1 tube optique Sky-Watcher Black Diamond 80ED avec Crayford simple
• 2 colliers de fixation
• 1 queue d'aronde type Vixen longueur 21 cm
• 1 support Piggyback pour appareil photo au pas Kodak sur le haut d'un des colliers de fixation

SW0226 - Lunette Sky-Watcher Black Diamond 80ED dual speed tube seul

• 1 tube optique Sky-Watcher Black Diamond 80ED avec crayford microfocuser (dual speed 1:10)
• 2 colliers de fixation
• 1 queue d'aronde type Vixen
• 1 support Piggyback pour appareil photo au pas Kodak sur le haut d'un des colliers de fixation

SW0243 - Lunette Sky-Watcher Black Diamond 80ED dual speed avec accessoires

• 1 tube optique Sky-Watcher Black Diamond 80ED avec crayford microfocuser (dual speed 1:10)
• 2 colliers de fixation
• 1 queue d'aronde type Vixen
• 1 oculaire coulant Sky-Watcher 50,8 mm : LET 28 mm
• 1 renvoi-coudé diélectrique 50,8 mm
• 1 chercheur droit 9x50
• 1 support Piggyback pour appareil photo au pas Kodak sur le haut d'un des colliers de fixation
• 1 valise de transport rigide

SW0072 - Lunette Sky-Watcher Black Diamond 80ED dual speed sur monture NEQ3-2

• 1 tube optique Sky-Watcher Black Diamond 80ED avec crayford microfocuser (dual speed 1:10)
• 2 colliers de fixation
• 1 queue d'aronde type Vixen
• 1 oculaire coulant Sky-Watcher 50,8 mm : LET 28 mm
• 1 renvoi-coudé diélectrique 50,8 mm
• 1 chercheur droit 9x50
• 1 support Piggyback pour appareil photo au pas Kodak sur le haut d'un des colliers de fixation
• 1 valise de transport rigide
• 1 monture équatoriale NEQ3-2
• 1 contrepoids de 3,5 kg
• 1 contrepoids de 1,5 kg
• 1 trépied tubulaire en acier réglable en hauteur (71 cm à 123 cm)
• 1 tablette porte accessoires
• Manuel d'utilisation en français

SW0073 - Lunette Sky-Watcher Black Diamond 80ED dual speed sur monture NEQ3-2 Pro Go-To

• 1 tube optique Sky-Watcher Black Diamond 80ED avec crayford microfocuser (dual speed 1:10)
• 2 colliers de fixation
• 1 queue d'aronde type Vixen
• 1 oculaire coulant Sky-Watcher 50,8 mm : LET 28 mm
• 1 renvoi-coudé diélectrique 50,8 mm
• 1 chercheur droit 9x50
• 1 support Piggyback pour appareil photo au pas Kodak sur le haut d'un des colliers de fixation
• 1 valise de transport rigide
• 1 monture équatoriale NEQ3-2
• 1 kit Pro Go-To pour NEQ3-2 (à monter soi-même sur la monture)
• 1 raquette de commande SynScan Go-To
• 1 contrepoids de 3,5 kg
• 1 contrepoids de 1,5 kg
• 1 trépied tubulaire en acier réglable en hauteur (71 cm à 123 cm)
• 1 tablette porte accessoires
• 1 câble d'alimentation fiche allume cigare
• Manuel d'utilisation en français

SW0074 - Lunette Sky-Watcher Black Diamond 80ED dual speed sur monture NEQ5

• 1 tube optique Sky-Watcher Black Diamond 80ED avec crayford microfocuser (dual speed 1:10)
• 2 colliers de fixation
• 1 queue d'aronde type Vixen
• 1 oculaire coulant Sky-Watcher 50,8 mm : LET 28 mm
• 1 renvoi-coudé diélectrique 50,8 mm
• 1 chercheur droit 9x50
• 1 support Piggyback pour appareil photo au pas Kodak sur le haut d'un des colliers de fixation
• 1 valise de transport rigide
• 1 monture équatoriale NEQ5
• 2 contrepoids de 5 kg
• 1 trépied tubulaire en acier réglable en hauteur (71 cm à 123 cm)
• 1 tablette porte accessoires

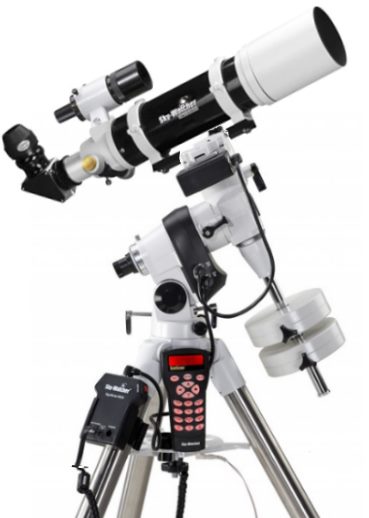

SW0075 - Lunette Sky-Watcher Black Diamond 80ED dual speed sur monture NEQ5 Pro Go-To

• 1 tube optique Sky-Watcher Black Diamond 80ED avec crayford microfocuser (dual speed 1:10)
• 2 colliers de fixation
• 1 queue d'aronde type Vixen
• 1 oculaire coulant Sky-Watcher 50,8 mm : LET 28 mm
• 1 renvoi-coudé diélectrique 50,8 mm
• 1 chercheur droit 9x50
• 1 support Piggyback pour appareil photo au pas Kodak sur le haut d'un des colliers de fixation
• 1 valise de transport rigide
• 1 monture équatoriale NEQ5
• 1 kit Pro Go-To pour NEQ5 (à monter soi-même sur la monture)
• 1 raquette de commande SynScan Go-To
• 2 contrepoids de 5 kg
• 1 trépied tubulaire en acier réglable en hauteur (71 cm à 123 cm)
• 1 tablette porte accessoires
• 1 câble d'alimentation fiche allume cigare
• Manuel d'utilisation en français

SW0413 - Lunette Sky-Watcher Black Diamond 80ED dual speed sur monture HEQ5 Pro Go-To

• 1 tube optique Sky-Watcher Black Diamond 80ED avec crayford microfocuser (dual speed 1:10)
• 2 colliers de fixation
• 1 queue d'aronde type Vixen
• 1 oculaire coulant Sky-Watcher 50,8 mm : LET 28 mm
• 1 renvoi-coudé diélectrique 50,8 mm
• 1 chercheur droit 9x50
• 1 support Piggyback pour appareil photo au pas Kodak sur le haut d'un des colliers de fixation
• 1 valise de transport rigide
• 1 monture équatoriale allemande HEQ5 Pro Go-To
• 1 raquette de commande SynScan Go-To
• 2 contrepoids de 5 kg
• 1 viseur polaire intégré
• 1 trépied tubulaire en acier réglable en hauteur (97 cm à 121 cm)
• 1 tablette porte accessoires
• 1 câble d'alimentation fiche allume cigare
• 1 queue d'aronde mâle type Vixen
• Manuel d'utilisation en français

SW0434 - Lunette Sky-Watcher Black Diamond 80ED dual speed sur monture EQM-35 Pro Go-To

• 1 tube optique Sky-Watcher Black Diamond 80ED avec crayford microfocuser (dual speed 1:10)
• 2 colliers de fixation
• 1 queue d'aronde type Vixen
• 1 oculaire coulant Sky-Watcher 50,8 mm : LET 28 mm
• 1 renvoi-coudé diélectrique 50,8 mm
• 1 chercheur droit 9x50
• 1 support Piggyback pour appareil photo au pas Kodak sur le haut d'un des colliers de fixation
• 1 valise de transport rigide
• 1 monture équatoriale allemande Sky-Watcher EQM-35
• 2 contrepoids de 3,5 kg au total
• 1 Trépied tubulaire en acier réglable en hauteur (71 cm à 123 cm)
• 1 tablette porte accessoires
• 1 kit de motorisation Goto avec raquette SynScan
• 1 viseur polaire
• 1 queue d'aronde mâle type Vixen de 20 cm de longueur
• Manuel d'utilisation en français

Solutions photo

Une solution d'astro-photographie c'est :

• un instrument (newton ou lunette ou autre télescope)
• un ensemble optique photo avec un correcteur de champ ou de coma ou réducteur de focale avec des bagues adaptatrices et une caméra astronomique ou un appareil photo numérique
• un ensemble de guidage en parallèle ou hors-axe
• un filtre anti-pollution ou nébulaire
• une monture astronomique

L'ensemble optique photo sans filtration

Pour faire de l'astro-photographie avec cette lunettte, nous recommandons l'utilisation du correcteur/réducteur SW0182 dans les configurations suivantes :

• Pour Canon EOS : SW0182 + Bague M48 pour Canon EOS + appareil photo
• Pour Nikon : SW0182 + Bague M48 pour Nikon F + appareil photo
• Pour Sony A7S (monture NEX) : SW0182 + AC0070.20 + AC0070.7 + M48-NEX + appareil photo
• Pour Caméra ZWO Pro refroidie : SW0182 + toutes les bagues livrées avec la caméra ZWO + Caméra ZWO ASI294 par exemple
• Pour Caméra Altair-Astro Pro-Tec : SW0182 + AC0069 (2,5 mm) + AC0070.30 + AC0098 + Caméra Altair-Astro

Pour la mise au point, pensez à un masque de Bahtinov (Ref. KE342)

L'ensemble optique photo AVEC système de filtration

Si vous souhaitez pouvoir intégrer facilement des filtres dans votre solution photo (très recommandé) voici les solutions possibles (non compatible avec les Canon EOS et Nikon, dans ce cas, utiliser des filtres clipsés dans l'APN).

• Pour Sony A7S (monture NEX) : SW0182 + ART8252 + ART8147 + AC0097,1 + KE375 + appareil photo (tirage interne 18 mm)
• Pour Caméra ZWO Pro refroidie : SW0182 + bague ZWO longueur 16,5 mm livrée avec la caméra + ZWFD + Caméra ZWO refroidie avec sa bague T2 femelle de 11 mm.
• Pour Caméra Altair-Astro Pro-Tec : SW0182 + AC0070.10 + ART8252 + ART8147 + Caméra

Note : pour ajuster le tirage en compensant l'épaisseur des filtres, nous recommandons un jeu de rondelles AC0069 ou BA-2457915

Les filtres

Si vous utilisez un support filtres à tiroirs, vous pouvez utiliser les filtres suivants (par exemple)

• le filtre IDAS-LPS-D1-M48 : un excellent filtre anti-pollution lumineuse généraliste (galaxies, amas, nébuleuses...), ou L-Pro par exemple
• le filtre IDAS-NB1-M48 : excellent filtre spécialisé expressément pour la photographie des nébuleuses ou Tri-bande ou Quadri-bande par exemple
• Astronomik CLS ou UHC....

Ensemble de guidage

En parallèle, pour l'autoguidage, nous recommandons :

• une lunette guide Altair-Astro' MG60 ou la Kepler KE322
• une caméra GPCAM2, GPCAM3 ou ZWO avec capteur 224C ou 290C ou 290M par exemple. Une ZWASI120MINI ou ZWASI174MINI fonctionneront également très bien.

Ce système d'autoguidage se fixera simplement sur l'embase chercheur de la lunette sans autre accessoire...
