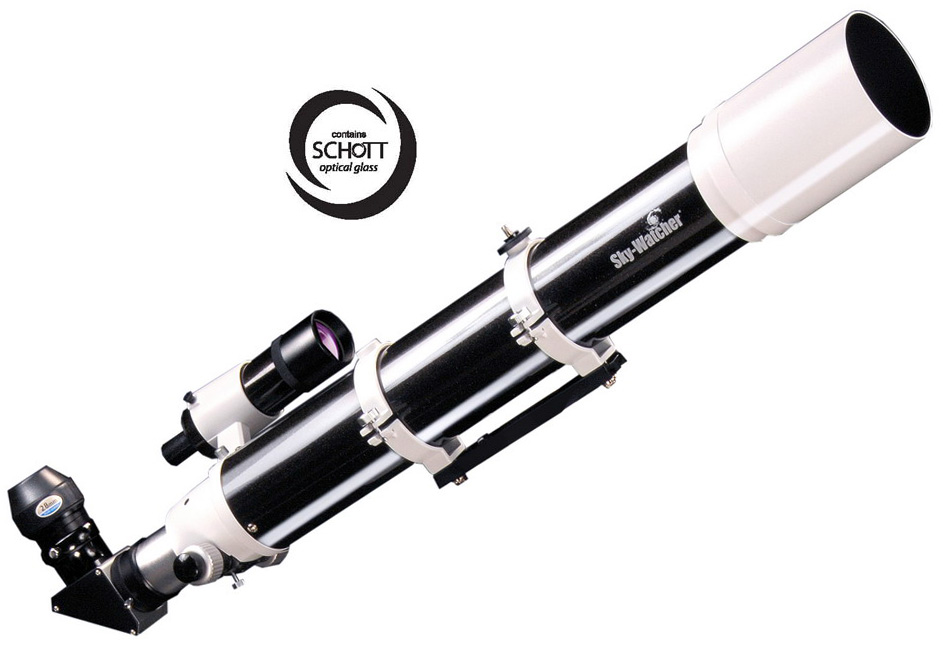

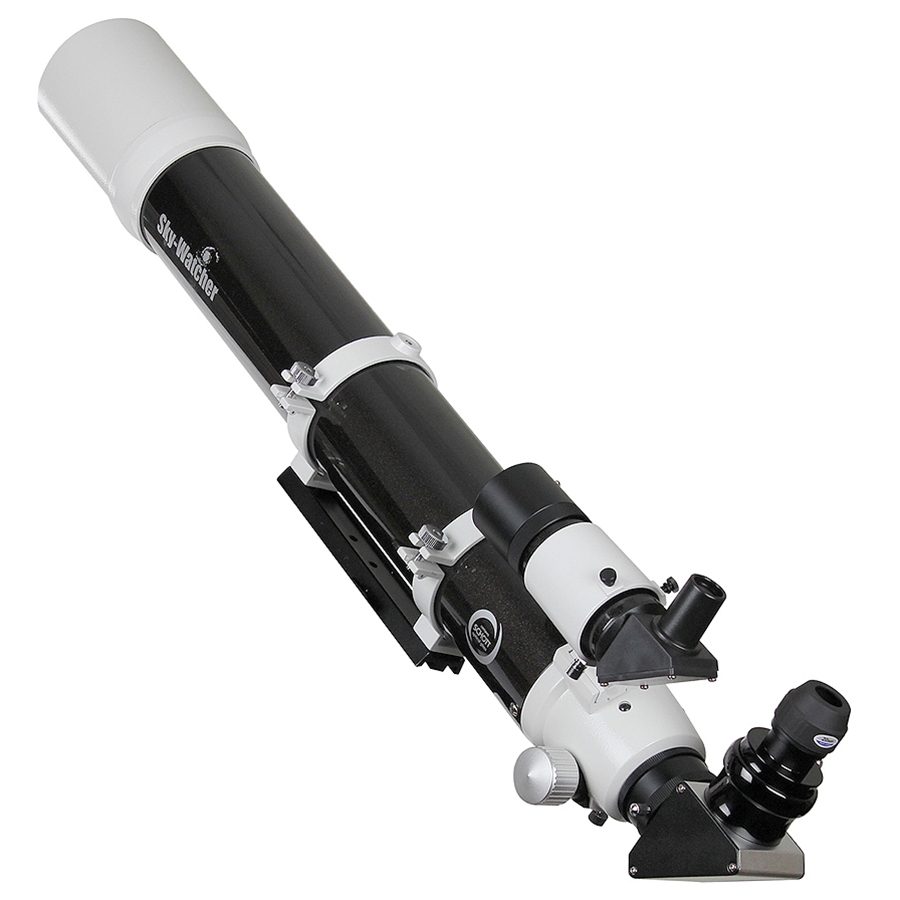

Lunette astronomique 100/900 100ED EvoStar Dual Speed avec accessoires et valise - Sky-Watcher

Description

En bref...

• Série Black-Diamond ED de Sky-Watcher, existe en 72 mm, 80 mm, 100 mm, 120, et 150 mm
• Diamètre utile : 100 mm / Focale : 900 mm
• Objectif doublet apochromatique "ED" avec un verre en FPL-53 (Ohara Japon) et un second verre adapté
• Traitement anti-reflets toutes surfaces et bafflage
• Pare-buée fixe ultra-rigide
• Porte-oculaires type Crayford coulant 50,80 mm Dual-Speed
• Colliers, queue d'aronde et bouchons fournis en standard
• Valise et accessoires (chercheur, renvoi coudé et oculaire) fournis en "pack" avec la lunette
• Compatible EAF de ZWO
• Chez Pierro-Astro' chaque lunette est vérifiée avant expédition.
• Pour voir des images réalisées avec cette lunette, Cliquez-ici ( lien AstroBin ) !

Sky-Watcher a lancé récemment un renouvellement de sa gamme d'instrument en reprenant le design et quelques éléments mécaniques. La série, dénommée, Black Diamond, comprend des Dobson, réfracteurs, Newton et Maksutov. Au niveau des lunettes les diamètres "classiques": 80, 100 et 120 mm de la série "Pro" (couleur champagne) sont conservés. Hormis le changement couleur (noire avec des incrustations blanches), seul le porte-oculaire Crayford 50,8 mm a subi des évolutions (ajout d'une démultiplication fine 11:1 - version complète).

La qualité optique, réputée des 80ED et des 100ED Sky-Watcher, offre à tous la possibilité d'acquérir un instrument performant à un prix très attractif pour l'astrophotographie grand champ ou l'observation planétaire et solaire.

Objectif apochromatique :

Pour obtenir le précieux qualificatif "APO", un réfracteur doit corriger les aberrations chromatiques primaires et secondaires, inhérentes à tous les systèmes dont les rayons lumineux traversent un élément optique. Dans le cas de la Sky-Watcher Black Diamond 100ED, un doublet composé d'un élément en verre ED réduit le chromatisme pour limiter considérablement l'apparition de lisérés colorés sur les planètes ou la Lune. Le verre ED choisit, du FPL-53 (Schott), est le plus à même de corriger ces défauts grâce à une très faible dispersion.

L'utilisation de traitements multi-couches sur toutes les surfaces limite considérablement les pertes dues à la traversée de l'objectif ce qui rend la Sky-Watcher 100ED lumineuse et plus contrastée que des lunettes classiques moins bien corrigées. Un nouveau traitement "Metallic High-Transmission" (MHC) déposé sur les surfaces air-verre assure des résultats époustouflants (transmission proche de 99,5%).

Grâce à son rapport de focale moyen F/9, la Sky-Watcher Black Diamond 100ED est destinée à la fois à l'imagerie du ciel profond et offre de très belles visions des planètes.

La qualité optique d'un niveau élevé, grâce à la bonne correction du chromatisme, ravira plus d'un amateur ou débutant.

Contrôle des objectifs :

Comme la Série Pro, la Black Diamond 100ED se distingue par le contrôle de la qualité de chaque objectif par l'intermédiaire d'un test de Ronchi et d'un StarTest.

La fonction essentielle d'un instrument est de collecter la lumière d'une étoile sans perturbation. Cela signifie concentrer le flux lumineux sans altérer ce faisceau lumineux. Toutes les longueurs d'onde constituent le front d'onde, toutes altérations de ce front d'onde causées par les optiques doivent être évitées. Une analyse du front d'onde avec un test de Ronchi démontre la qualité d'une optique. Les lignes blanches et noires doivent apparaître rectilignes et parallèles.

Le Startest prouve la capacité des optiques à reproduire une image ponctuelle d'une source ponctuelle. Des anneaux lumineux concentriques entourent l'image ponctuelle. C'est la répartition de la lumière dans les anneaux de diffraction qui indique le bon centrage de l'objectif par rapport à l'instrument.

Conception mécanique :

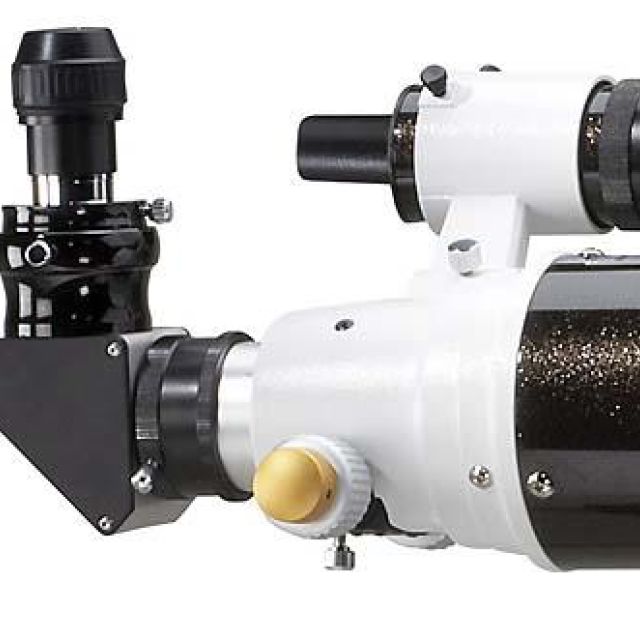

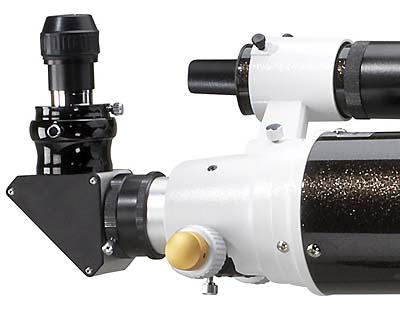

Pour être cohérent avec l'optique et fournir de bons résultats en astrophotographie (ou la mise au point a une place primordiale) le porte oculaire des Black Diamond a été amélioré grâce, entre autres, à l'ajout d'une vis de démultiplication fine. Le principe est de type Crayford avec une structure en aluminium offrant robustesse et précision lors de la focalisation. Une vis de blocage permet de conserver la mise au point.

Pour répondre aux exigences des astronomes amateurs, le tube optique est entièrement réalisé en acier. Aucune pièce plastique n'est utilisée! La solidité est donc au rendez-vous comme l'esthétique particulièrement réussi. L'intérieur est noirci et bafflé pour limiter l'intrusion de lumières parasites. Deux colliers et une queue d'aronde type Vixen sont inclus pour une fixation solide à votre monture.

Une vis au pas Kodak est positionnée au-dessus de l'un des colliers pour adapter en parallèle un appareil photo. Un chercheur, un renvoi coudé 50,8 mm et deux oculaire sont inclus (version avec accessoires)... des avantages en terme de tarif à considérer par rapport aux fabrications concurrentes.

Nos services

Les avantages Pierro-Astro' (effectués gratuitement !).

• Nous révisons, contrôlons, modifions et mesurons chaque monture (à partir de l'HEQ5 et et au delà). Vous pouvez trouver le détail de nos modifications dans l'article décrivant précisément nos modification. Cliquez-ici !
• Au delà de ces services de préparation de montures, nous vous livrons par transporteur avec assurances (Chronopost ou UPS) à prix préférentiel et avec de nombreuses options lors de la livraison (contact par sms, livraison au choix etc...)

Caractéristiques

Note : La notice est téléchargeable via un lien situé sur votre facture. La facture se trouve en ligne sur votre compte client. Ce lien s'activera une fois votre commande validée et expédiée, vous permettant de télécharger la notice autant de fois que souhaité. Ce lien est nominatif et crypté et ne fonctionne que lorsque vous êtes connecté au site Pierro-Astro' avec votre compte client et que votre commande est expédiée. Les notices ne doivent pas être diffusées, vendues, copiées vers des tiers sans la permission explicite de Pierro-Astro'.

Sky-Watcher Black Diamond 100ED

• Lunette apochromatique de 100 mm de diamètre f/9
• Longueur Focale: 900 mm.
• Objectif à 2 éléments traités multi-couches avec verre FPL-53 (Schott).
• Pouvoir de résolution : 1,15"
• Magnitude limite : 12,7.
• Porte oculaire 50,8 mm type Crayford simple ou avec démultiplication 11:1 (version Dual-Speed)
• Adaptateur 31,75 mm inclus
• Dimension du tube (Longueur x Largeur) : 920 mm x 100 mm
• Poids tube seul : 3 kg.

Elements livrés

SW0256 - Lunette Sky-Watcher Black Diamond 100ED dual speed f/9 avec accessoires

• 1 tube optique Sky-Watcher Black Diamond 100ED
• 2 colliers de fixation
• 1 queue d'aronde type Vixen
• 1 oculaire coulant Sky-Watcher 50,8 mm : LET 28 mm
• 1 renvoi-coudé diélectrique 50,8 mm
• 1 chercheur droit 9x50
• 1 support Piggyback pour appareil photo au pas Kodak sur le haut d'un des colliers de fixation

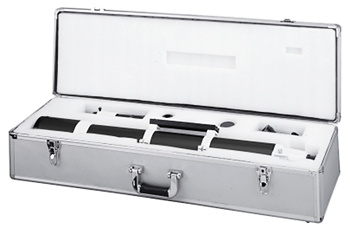

• 1 valise de transport rigide

SW0268 - Lunette Sky-Watcher Black Diamond 100ED dual speed f/9 sur monture NEQ3-2

• 1 tube optique Sky-Watcher Black Diamond 100ED
• 2 colliers de fixation
• 1 queue d'aronde type Vixen
• 1 oculaire coulant Sky-Watcher 50,8 mm : LET 28 mm
• 1 renvoi-coudé diélectrique 50,8 mm
• 1 chercheur droit 9x50
• 1 support Piggyback pour appareil photo au pas Kodak sur le haut d'un des colliers de fixation
• 1 valise de transport rigide
• 1 monture équatoriale NEQ3-2
• 1 contrepoids de 3,5 kg
• 1 contrepoids de 1,5 kg
• 1 trépied tubulaire en acier réglable en hauteur (71 cm à 123 cm)
• 1 tablette porte accessoires
• Manuel d'utilisation en français

SW0269 - Lunette Sky-Watcher Black Diamond 100ED dual speed f/9 sur monture NEQ3-2 Pro Go-To

• 1 tube optique Sky-Watcher Black Diamond 100ED
• 2 colliers de fixation
• 1 queue d'aronde type Vixen
• 1 oculaire coulant Sky-Watcher 50,8 mm : LET 28 mm
• 1 renvoi-coudé diélectrique 50,8 mm
• 1 chercheur droit 9x50
• 1 support Piggyback pour appareil photo au pas Kodak sur le haut d'un des colliers de fixation
• 1 valise de transport rigide
• 1 monture équatoriale NEQ3-2
• 1 kit Pro Go-To pour NEQ3-2 (à monter soi-même sur la monture)
• 1 raquette de commande SynScan Go-To
• 1 contrepoids de 3,5 kg
• 1 contrepoids de 1,5 kg
• 1 trépied tubulaire en acier réglable en hauteur (71 cm à 123 cm)
• 1 tablette porte accessoires
• 1 câble d'alimentation fiche allume cigare
• Manuel d'utilisation en français

SW0270 - Lunette Sky-Watcher Black Diamond 100ED dual speed f/9 sur monture NEQ5

• 1 tube optique Sky-Watcher Black Diamond 100ED
• 2 colliers de fixation
• 1 queue d'aronde type Vixen
• 1 oculaire coulant Sky-Watcher 50,8 mm : LET 28 mm
• 1 renvoi-coudé diélectrique 50,8 mm
• 1 chercheur droit 9x50
• 1 support Piggyback pour appareil photo au pas Kodak sur le haut d'un des colliers de fixation
• 1 valise de transport rigide
• 1 monture équatoriale NEQ5
• 2 contrepoids de 5 kg
• 1 trépied tubulaire en acier réglable en hauteur (71 cm à 123 cm)
• 1 tablette porte accessoires
• Manuel d'utilisation en français

SW0271 - Lunette Sky-Watcher Black Diamond 100ED dual speed f/9 sur monture NEQ5 Pro Go-To

• 1 tube optique Sky-Watcher Black Diamond 100ED
• 2 colliers de fixation
• 1 queue d'aronde type Vixen
• 1 oculaire coulant Sky-Watcher 50,8 mm : LET 28 mm
• 1 renvoi-coudé diélectrique 50,8 mm
• 1 chercheur droit 9x50
• 1 support Piggyback pour appareil photo au pas Kodak sur le haut d'un des colliers de fixation
• 1 valise de transport rigide
• 1 monture équatoriale NEQ5
• 1 kit Pro Go-To pour NEQ5 (à monter soi-même sur la monture)
• 1 raquette de commande SynScan Go-To
• 2 contrepoids de 5 kg
• 1 trépied tubulaire en acier réglable en hauteur (71 cm à 123 cm)
• 1 tablette porte accessoires
• 1 câble d'alimentation fiche allume cigare
• Manuel d'utilisation en français

SW0414 - Lunette Sky-Watcher Black Diamond 100ED dual speed f/9 sur monture HEQ5 Pro Go-To

• 1 tube optique Sky-Watcher Black Diamond 100ED
• 2 colliers de fixation
• 1 queue d'aronde type Vixen
• 1 oculaire coulant Sky-Watcher 50,8 mm : LET 28 mm
• 1 renvoi-coudé diélectrique 50,8 mm
• 1 chercheur droit 9x50
• 1 support Piggyback pour appareil photo au pas Kodak sur le haut d'un des colliers de fixation
• 1 valise de transport rigide
• 1 monture équatoriale allemande HEQ5 Pro Go-To
• 1 raquette de commande SynScan Go-To
• 2 contrepoids de 5 kg
• 1 viseur polaire intégré
• 1 trépied tubulaire en acier réglable en hauteur (97 cm à 121 cm)
• 1 tablette porte accessoires
• 1 câble d'alimentation fiche allume cigare
• 1 queue d'aronde mâle type Vixen
• Manuel d'utilisation en français

Les versions "Pack" avec montures sont livrés avec la monture en plus. Les montures sont livrées telles que décrites sur leurs pages respectives.

Les montures sont révisées par nos soins à partir de l'HEQ5. C'est d'ailleurs à minima la monture HEQ5 que nous recommandons pour cette lunette !

Note : L'oculaire livré est un 28 mm LET qui ne brille guère par ses performances. Il pourra faire office d'oculaire grand champ. Idéalement il faudrait un bon oculaire de 9 mm pour atteindre le grossissement résolvant, un oculaire de 6 mm pour grossir davantage, puis des oculaires de 18~20 mm  et 28~30 mm environ pour le grand champ. Enfin ii le ciel le permet et pour l'observation lunaire ou planétaire, vous pourrez grossir au plus avec un oculaire de 4 mm mais rarement et difficilement utilisable.

Solutions photo

Une solution d'astro-photographie c'est :

• un instrument (newton ou lunette ou autre télescope)
• un ensemble optique photo avec un correcteur de champ ou de coma ou réducteur de focale avec des bagues adaptatrices et une caméra astronomique ou un appareil photo numérique
• un ensemble de guidage en parallèle ou hors-axe
• un filtre anti-pollution ou nébulaire
• une monture astronomique

L'ensemble optique photo sans filtration

Pour faire de l'astro-photographie avec cette lunettte, nous recommandons l'utilisation du correcteur/réducteur SW0258 dans les configurations suivantes :

• Pour Canon EOS : SW0258 + Bague M48 pour Canon EOS + appareil photo
• Pour Nikon : SW0258 + Bague M48 pour Nikon F + appareil photo
• Pour Sony A7S (monture NEX) : SW0258 + AC0070.20 + AC0070.7 + M48-NEX + appareil photo
• Pour Caméra ZWO Pro refroidie : SW0258 + toutes les bagues livrées avec la caméra ZWO + Caméra ZWO ASI294 par exemple
• Pour Caméra Altair-Astro Pro-Tec : SW0258 + AC0069 (2,5 mm) + AC0070.30 + AC0098 + Caméra Altair-Astro

L'ensemble optique photo AVEC système de filtration

Si vous souhaitez pouvoir intégrer facilement des filtres dans votre solution photo (très recommandé) voici les solutions possibles (non compatible avec les Canon EOS et Nikon, dans ce cas, utiliser des filtres clipsés dans l'APN).

• Pour Sony A7S (monture NEX) : SW0258 + ART8252 + ART8147 + AC0097,1 + KE375 + appareil photo (tirage interne 18 mm)
• Pour Caméra ZWO Pro refroidie : SW0258 + bague ZWO longueur 16,5 mm livrée avec la caméra + ZWFD + Caméra ZWO refroidie avec sa bague T2 femelle de 11 mm.
• Pour Caméra Altair-Astro Pro-Tec : SW0258 + AC0070.10 + ART8252 + ART8147 + Caméra

Note : pour ajuster le tirage en compensant l'épaisseur des filtres, nous recommandons un jeu de rondelles AC0069 ou BA-2457915

Les filtres

Si vous utilisez un support filtres à tiroirs, vous pouvez utiliser les filtres suivants (par exemple)

• le filtre IDAS-LPS-D1-M48 : un excellent filtre anti-pollution lumineuse généraliste (galaxies, amas, nébuleuses...), ou L-Pro par exemple
• le filtre IDAS-NB1-M48 : excellent filtre spécialisé expressément pour la photographie des nébuleuses ou Tri-bande ou Quadri-bande par exemple
• Astronomik CLS ou UHC....

Ensemble de guidage

En parallèle, pour l'autoguidage, nous recommandons :

• une lunette guide Altair-Astro' MG60 ou la Kepler KE322
• une caméra GPCAM2, GPCAM3 ou ZWO avec capteur 224C ou 290C ou 290M par exemple. Une ZWASI120MINI ou ZWASI174MINI fonctionneront également très bien.

Ce système d'autoguidage se fixera simplement sur l'embase chercheur de la lunette sans autres accessoires...
