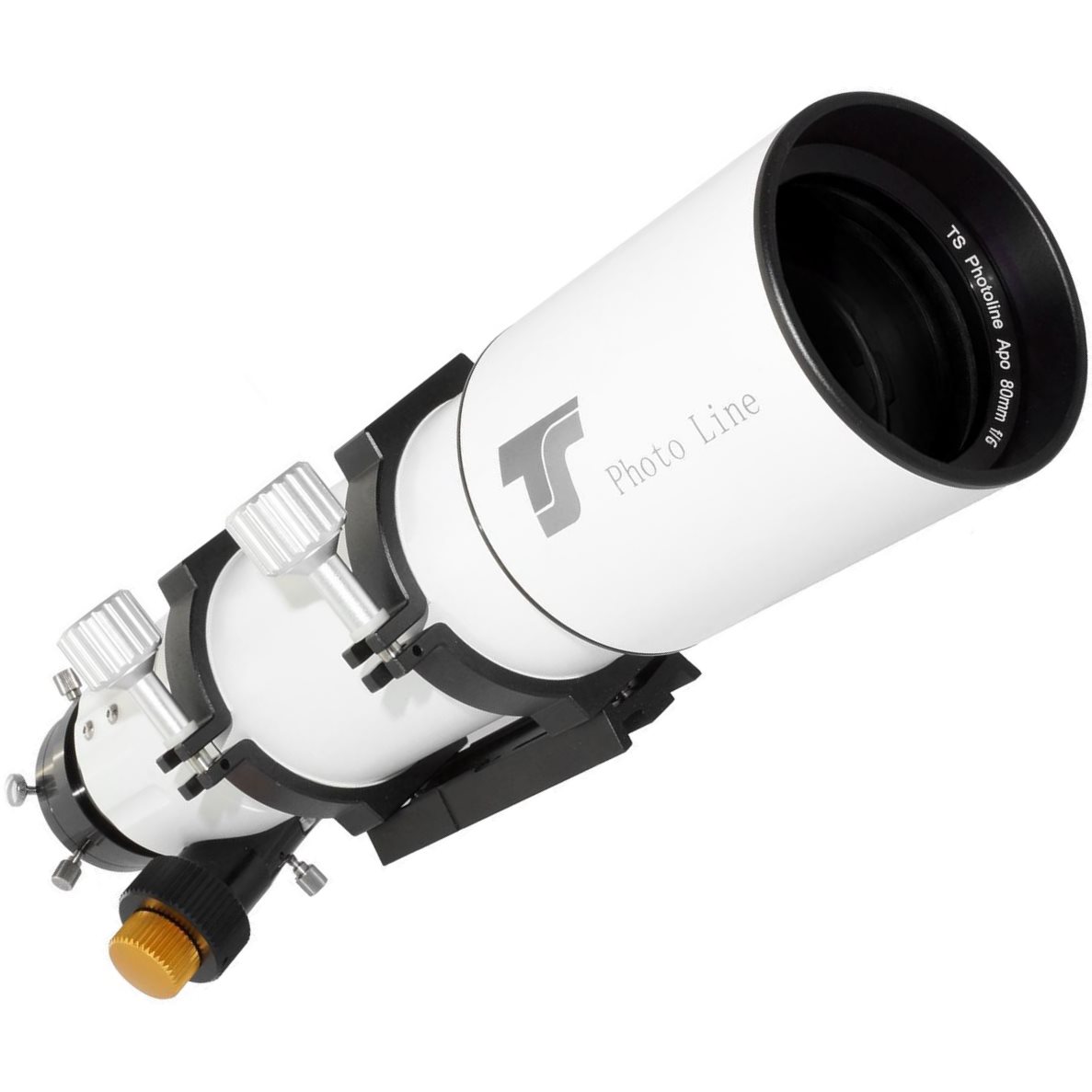

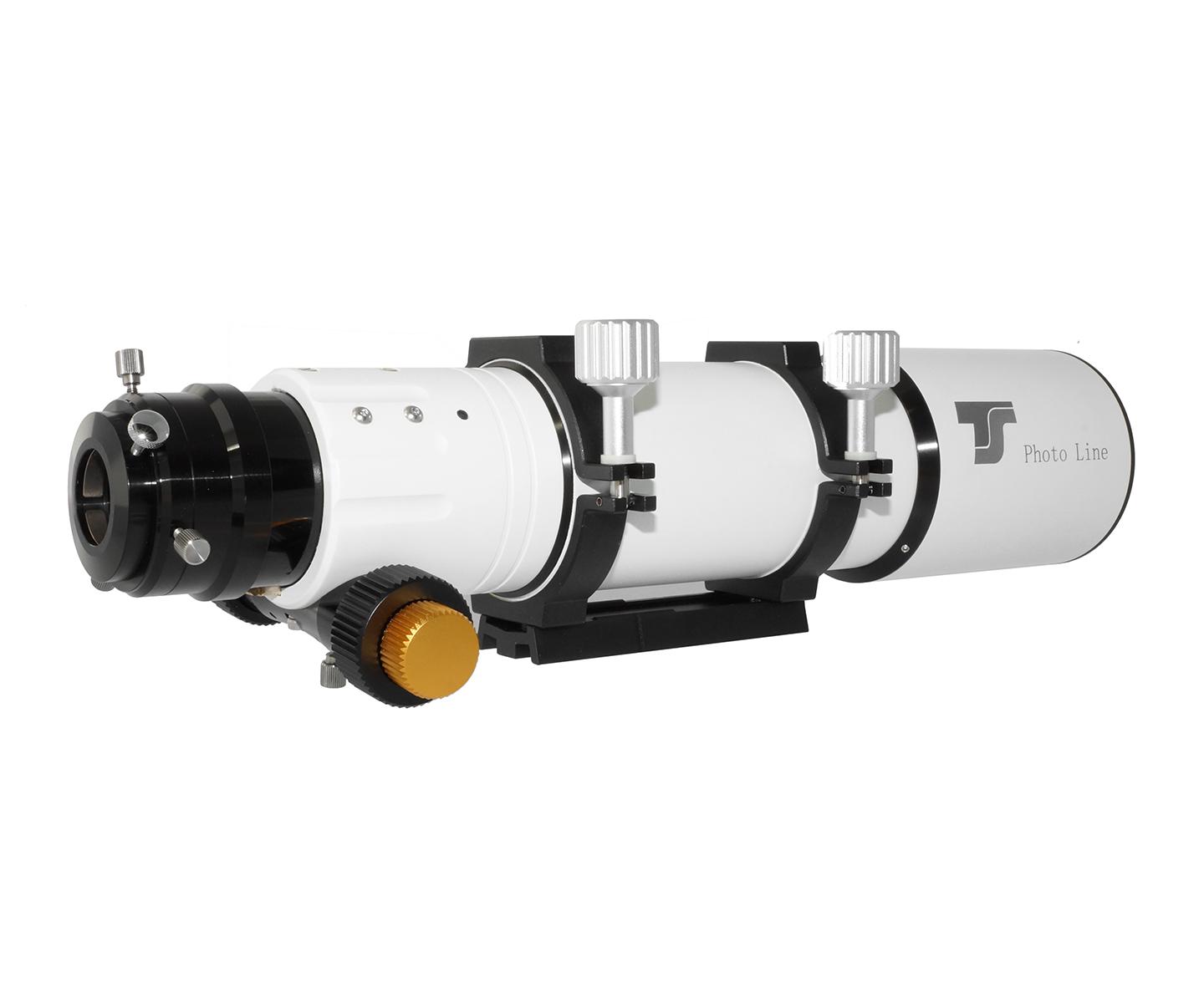

Lunette astronomique 80/480 PhotoLine APO triplet - TSOptics

Description

Une lunette apochromatique parfaitement adaptée au voyage et à l'astro-photographie... Conçue et imaginée par TSOptics, cette lunette triplet apochromatique FPL-53 a été réalisée pour être une lunette de voyage par excellence.

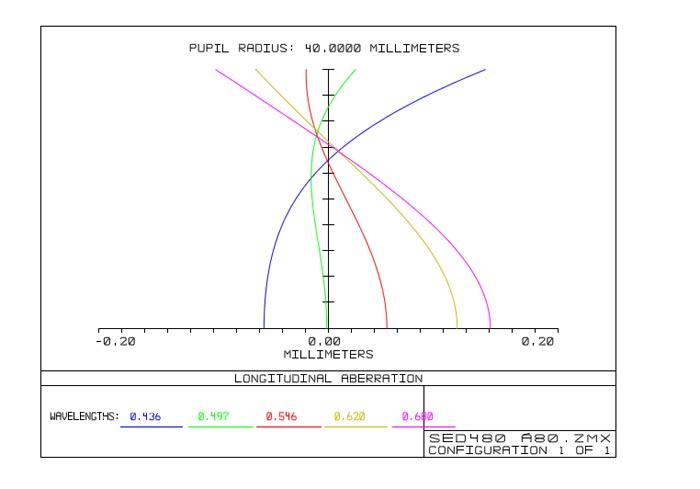

Elle offre des images dénuées de chromatisme jusqu'au grandissement le plus important, et l'image garde un piqué et un contraste digne des toutes meilleures optiques réfractives dites "apochromatiques". Le rapport focal f/6 de son objectif est rapide pour la photographie ce qui est un avantage certain pour les photographes, mais également et surtout, il autorise la conception d'une lunette courte et compacte pour le transport. Optiquement et mécaniquement, cette lunette est comparable aux fameuses lunettes Lomo.

Version au choix

Nous proposons la lunette Altair 80 Apo en 2 versions :

• La lunette avec porte-oculaires 2,5" rack & pinion (à crémaillère hélicoïdale) - que nous recommandons
• La lunette avec porte-oculaires Feather-Touch 2"

Nous préférons la version 2,5" RAP qui nous semble à la fois la plus intéressante en termes de prix mais également excellente mécaniquement et parfaitement adaptée aux correcteurs et réducteurs qu'on pourra placer sur la lunette par la suite...

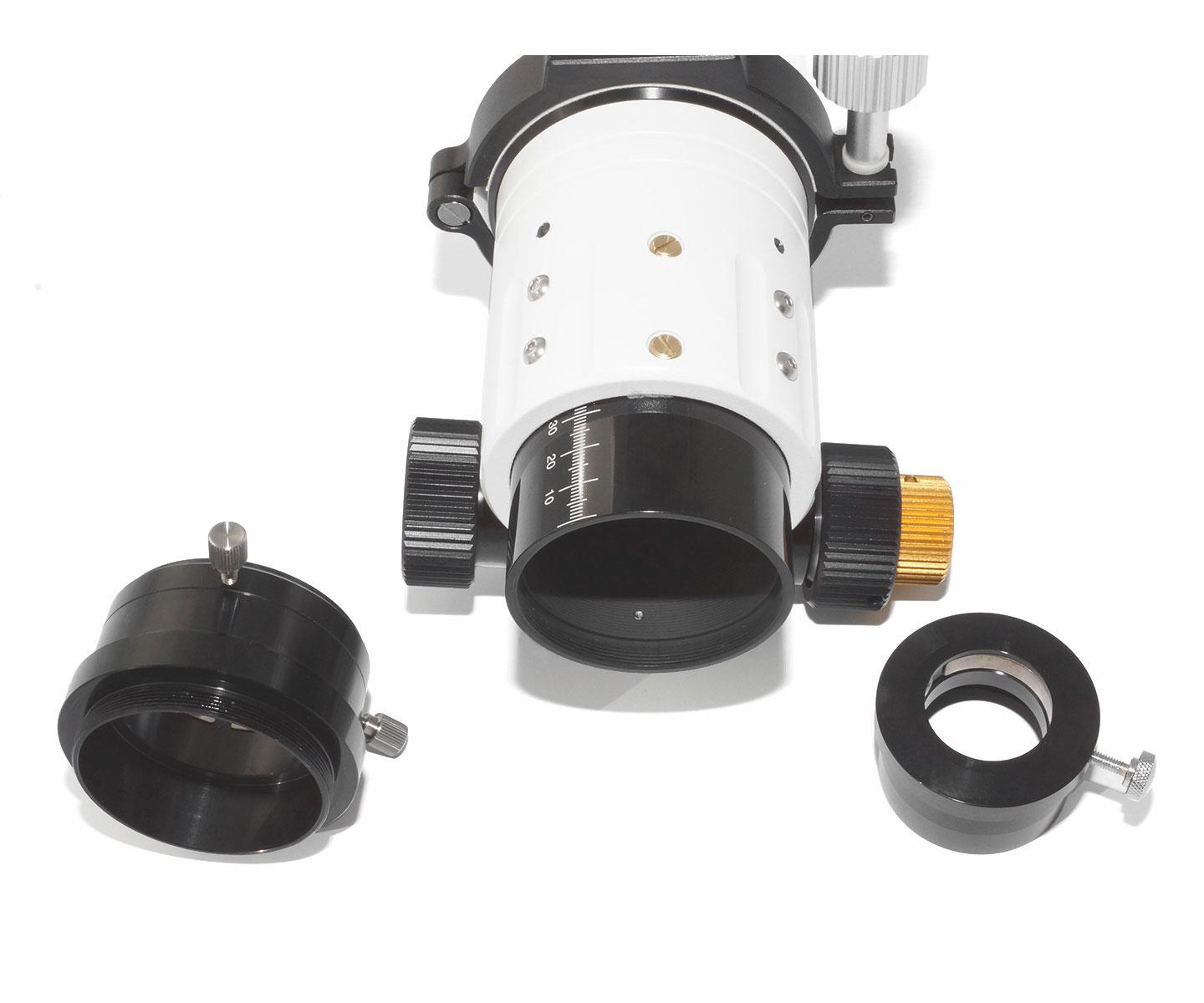

Le porte oculaires 2,5" :

Le nouveau porte-oculaires 2,5" R&P à crémaillère dispose d'une ouverture optique de 60 mm, il est compatible avec la plupart des correcteurs et/ou réducteurs. Il est livré avec bague réductrice 31,75 mm à serrage annulaire et molette démultipliée 1:11e dual speed réalisé avec grande précision. Il accepte une charge jusqu'à 5Kg et le montage mécanique sur roulements assure un déplacement sans shifting ou tilt.

La plupart des astrophotographes préfèrent visser/fileter leurs accessoires à leur instrument pour éviter les problèmes de flexions dûs aux coulants 50,80 mm ou 31,75 mm. Aussi, cette lunette est équipée de coulants dévissables. vous pouvez retirer le porte-oculaires coulant 2" ce qui fait apparaître un filetage M68 femelle sur lequel vous pouvez alors visser vos correcteurs ou bagues adaptatrices par exemple.

Le porte-oculaires est muni de 2 emplacements avec 2 vis de fixation (4 vis en tout) pour positionner 2 embases pour support chercheur (1 embase fournie). Ces emplacements sont compatibles avec nos embases CH0001 (embase pour chercheur deluxe) et avec les embases fournies dans les kits d'autoguidage 50 mm et 60 mm Altair-Astro, T.S.Optics et Kepler.

Motorisation :

• Vous pouvez motoriser ce porte-oculaires avec nos platines pour moteur pas à pas type "axiale". Il vous faudra un moteur "standard" ou "forte charge" selon vos besoins, ainsi qu'un coupleur d'axe 6 mm vers 6 mm. (voir produits complémentaires)
• Le moteur de mise au point ZWO EAF est également compatible avec le porte-oculaires 2,5" RAP.

Utilisation pour l'observation visuelle :

Avec trois oculaires (ou deux oculaires et une barlow), vous pouvez couvrir l'ensemble des grossissements accessibles très simplement. Il suffira d'ajouter un renvoi-coudé (2" de préférence tel que le kepler KE037) pour une utilisation astronomique ou un renvoi redresseur à 45° pour une utilisation terrestre typiquement le BA-2956150.

Avec un oculaire au coulant 50,80 mm, le champ maximum utilisable est d'environ 5,5° ! La plupart des chercheurs offrant environ 6° de champ, leur utilisation n'est plus forcément nécessaire avec cette lunette...

Les forts grossissements lui sont également accessibles avec son optique de grande qualité à 3 lentilles, vous pourrez "monter" au maximum jusqu'à 200x de grossissement avec un oculaire adapté (oculaire 2,5 mm Sky-Watcher WA 58° par exemple), et utiliser plus régulièrement des grossissement intermédiaires et moyens avec des oculaires de 24 mm, 12 mm, 6 mm et 3 mm.

En conclusion, la TLAPO804 est une lunette ultra-transportable, universelle dans sa gamme d'utilisations et un instrument parfait pour voyager léger !

Solution Photo

La photographie avec la Photoline 80 F6 Apo

La lunette Photoline 80 offre un tirage arrière (back-focus) important de 135 mm à partir du coulant 2" (50,80 mm) du porte-oculaires. Cela autorise un grand nombre d'utilisations sans difficulté de mise au point particulière y compris avec un correcteur de champ par exemple. Notez qu'un correcteur de champ est préférable pour toute utilisation photographique afin d'obtenir des images piquées de bord à bord. Le bafflage interne de qualité de cette lunette assure un contraste maximal à vos images. La partie arrière de la lunette (porte-oculaires 50,80 mm) se dévisse pour faire apparaître un filetage standard M68 à partir duquel visser des bagues adaptatrices pour correcteurs par exemple

• Correcteur TSFlat25DEL : Ce correcteur de champ universel convient à tous les capteurs jusqu'au plein format. Il se fixe par une bague ref M68a-M63i directement à la sortie du porte-oculaires.
  Vous pouvez le compléter par un tube allonge M48 de 10 mm ref. AC0070.10.
  En sortie, la distance de travail à partir du filetage M48 est de 65 mm (ou 55 mm si vous ajoutez la bague AC0070.10).
  Vous utiliserez donc : Lunette + M68a-M63i + TSFlat25DEL + AC0070.10 (puis votre solution photo de 55 mm de tirage)


• Correcteur TSFlat25G2 : Ce correcteur de champ universel convient à tous les capteurs jusqu'au plein format. Il se fixe directement à la lunette grâce à son filetage M68.
  Vous pouvez le compléter par un tube allonge M48 de 10 mm ref. AC0070.10.
  En sortie, la distance de travail à partir du filetage M48 est de 65 mm (ou 55 mm si vous ajoutez la bague AC0070.10).
  Vous utiliserez donc : Lunette + TSFlat25G2 + AC0070.10 (puis votre solution photo de 55 mm de tirage)
• Correcteur/réducteur TSREDJM63S : Ce correcteur/réducteur à tirage ajustable est conçu pour les lunettes triplet APO.  Il se fixe à la lunette par une bague ref M68a-M63i directement à la sortie du porte-oculaires. Le tirage optimal derrière le correcteur à partir du filetage M48 est de 59,6 mm. La focale est réduite à 384 mm.
  En sortie, vous ajusterez le tirage de la bague du correcteur/réducteur à 4,6 mm environ, la distance de travail à partir du filetage M48 sera alors de 55 mm.
  Vous utiliserez donc : Lunette + M68a-M63i + TSREDJM63S (puis votre solution photo de 55 mm de tirage)


• Pas de correcteur : Si vous ne souhaitez pas utiliser de correcteur, parce que par exemple vous souhaitez faire des photos de la Lune ou (avec filtre frontal) du Soleil, alors vous avez besoin de rallonger la lunette. En effet, par défaut elle est conçue pour obtenir la mise au point avec un correcteur ou avec un renvoi-coudé. Pour les caméras planétaires ZWO comme l'ASI678MM il vous faut par exemple : un KE045 (tube allonge 80 mm en coulant 50,80 mm). à l'arrière, vous utiliserez une bague réductrice coulant 31,75 mm puis votre caméra avec son "nez" coulant 31,75 mm et les filtres adaptés à votre solution d'imagerie.

Les correcteurs et accessoires sont disponibles dans nos pages d'accessoires optiques.

Utilisation avec APN Canon EOS (44 mm de tirage interne)

• Une fois qu'il restera 55 mm de tirage à couvrir, il vous suffira d'une bague T2 et/ou M48 pour Canon EOS, si possible avec support filtre intégré (type Baader BA-2958550) et votre appareil photo directement derrière.


• Nous recommandons l'utilisation de petites rondelles T2 (BA-2457910) ou M48 (BA-2457915) selon le filetage en sortie du correcteur, pour peaufiner le tirage si nécessaire (cas fréquent) par exemple pour compenser l'épaisseur des filtres ou parfaire les étoiles en bord de champ.

Caractéristiques

• Objectif : Triplet apochromatique avec lentille FPL-53
• Anti-reflets : FMC (fully multi-coated) toutes surfaces ultra-performant "ghost".
• Diamètre objectif : 80 mm
• Longueur focale : 480 mm
• Rapport F/D : f/6
• Tube optique : En aluminum / peinture blanche mat / revètement interne noir mat anti-reflets (bafflage)
• Longueur : 400 mm avec pare-buée rétracté
• Longueur : 432 mm avec pare-buée étendu
• Diamètre du tube : 89 mm
• Filetage entre le porte-oculaires et le tube optique : M89x1
• Pare-buée : Rétractable pour le transport
• Diamètre du pare-buée : 114 mm (information importante pour choisir masque de bahtinov, filtre solaire, résistance chauffante etc...)
• Poids : 3,2 kg avec colliers et queue d'aronde
• Porte-oculaires : 2,5" Crayford à crémaillère hybride avec molette démultipliée 1/11e dual speed et appuis teflon
• Sorties : filetage M68x1 mm femelle, bague adaptatrice coulant 50,80 mm avec serrage annulaire 3 points et bague réductrice coulant 31,75 mm (bague réductrice fournie)
• Charge max du porte-oculaire : 5 kg
• Backfocus (tirage) : 138 mm (porte-oculaires entièrement rentré)
• Course de mise au point (tube coulissant) : 83 mm

Eléments livrés

• Lunette 80/480 mm Triplet APO.
• Embase pour support chercheur.
• Colliers usinés CNC aluminium et queue d'aronde type Vixen.
• Porte-oculaires 2,5" à crémaillère, ouverture 60 mm avec mise au point démultipliée avec bague coulant 50,80 mm à serrage annulaire 3 points.
• Bague réductrice 31,75 mm à serrage annulaire.
• OU porte-oculaires FeatherTouch 2" (au choix).
